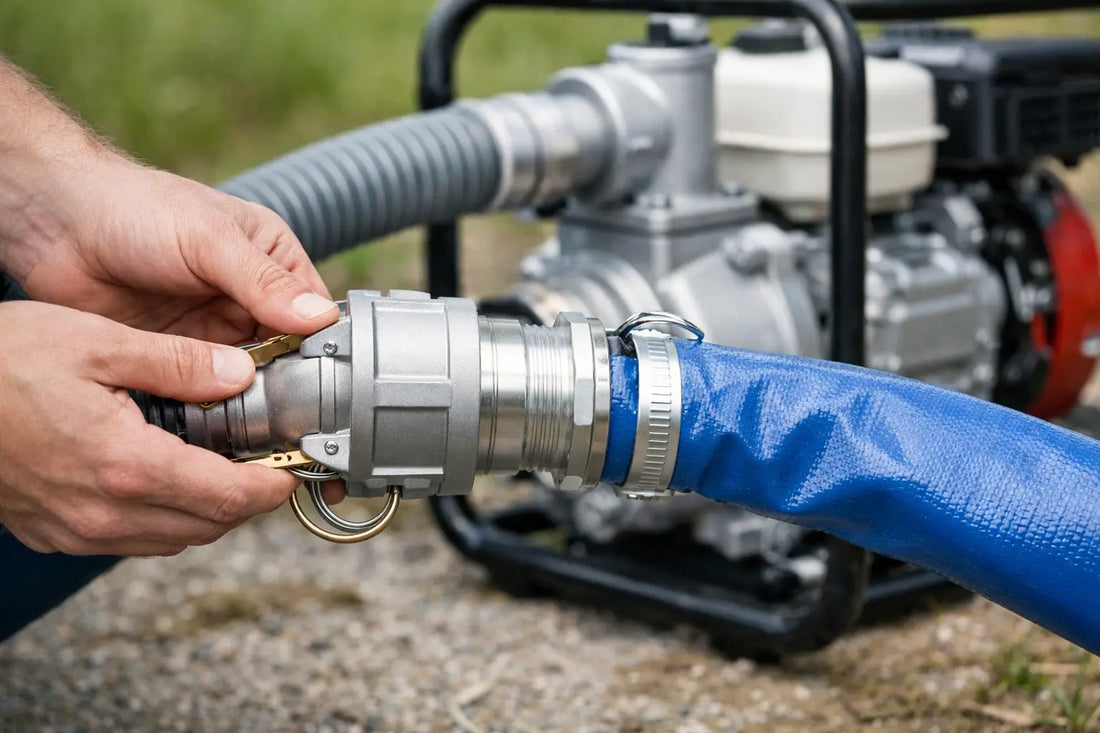

Ansluta camlock till pumpslang rätt

Att ansluta camlock till pumpslang handlar om att skapa en snabb, tät och säker koppling mellan pump och slang. Rätt kombination ger stabilt flöde, minskar spill och gör service enklare, men fel dimension eller fel tätning leder ofta direkt till läckage och driftstopp.

Camlock, eller kamarmskoppling, används för snabb ihopkoppling utan verktyg i många system för vatten, diesel, oljor och vissa kemikalier. För pumpslang är frågan sällan bara om kopplingen passar mekaniskt. Du behöver också kontrollera slangens innerdiameter, kopplingstyp, material, packning och vilket media som ska pumpas. Det är där många fel uppstår.

Översikt - så fungerar det att ansluta camlock till pumpslang

En camlockkoppling består normalt av en honkoppling med två armar och en hankoppling med spår. När armarna fälls ned låser de hankopplingen mot packningen och skapar tätning. På en pumpslang sitter camlockdelen vanligtvis antingen som slanganslutning med slangstos eller som gängad del mot pump, ventil eller adapter.

Det viktiga är att skilja på två gränssnitt. Det ena är camlock mot camlock. Det andra är kopplingen mot själva pumpslangen. En camlock kan alltså passa perfekt mot sin motdel, men ändå ge problem om slangstosen inte matchar slangens dimension eller om slangen inte är rätt klamrad.

Kompatibilitet behöver alltid bedömas i flera led. Vanliga storlekar är 1 tum, 1 1/2 tum, 2 tum och 3 tum. Gängade varianter förekommer ofta med BSP. Slanganslutningar anges normalt efter slangens innerdiameter. Om du arbetar mot IBC, fat eller pumpaggregat kan även adaptrar med exempelvis S60x6, S75x6 eller BSP bli aktuella mellan pump och slangsystem.

För media gäller ett enkelt grundkrav: välj inte koppling bara efter storlek. Kontrollera kemisk kompatibilitet och eventuella nödvändiga godkännanden. Det gäller särskilt kemikalier, livsmedelsmedia och bränslen.

Praktiska fördelar

• Snabb koppling och frånkoppling utan verktyg
• Kortare stillestånd vid pumpbyte, rengöring eller service
• Enkel standardisering mellan flera slangar och pumpar
• Lägre risk för felmontering jämfört med många lösa gängförband
• Bra kontroll vid tillfälliga uppställningar i verkstad, lantbruk och servicefordon

Den stora fördelen i praktiken är tiden. Om du ofta byter slang, pump eller behållare sparar camlock många moment jämfört med fasta skruvkopplingar. Samtidigt finns en tydlig begränsning. Camlock är starkt och praktiskt, men valet måste stämma med tryck, temperatur och media. Det är inte en universallösning för alla vätskesystem.

Egenskaper och specifikationer att kontrollera

När du ska ansluta camlock till pumpslang bör du gå igenom specifikationerna i den här ordningen. Det minskar risken att köpa rätt koppling på fel grund.

• Dimension: slangens innerdiameter i mm eller tum måste matcha slangstosen
• Kopplingstyp: camlock typ A, B, C, D, E, F eller DC/DP beroende på om du behöver gänga, hona, hane eller slangstos
• Gängstandard: ofta BSP på pumpsidan eller mot adapter
• Material: aluminium, rostfritt stål, mässing eller plast som PP/nylon beroende på media och miljö
• Packning: NBR, EPDM, Viton eller annat, beroende på temperatur och vätska
• Arbetstryck: kontrollera systemets bar och att både slang och koppling klarar samma nivå
• Temperatur: kontrollera min och max i °C för både koppling, slang och packning
• Flöde: tänk på att för liten dimension stryper l/min och kan belasta pumpen
• Slangklämning: presshylsa eller slangklämma måste vara rätt för slangtyp och väggtjocklek

Materialvalet påverkar mer än många tror. Aluminium är vanligt för vatten, diesel och allmän vätskehantering där låg vikt är viktig. Rostfritt stål passar bättre i korrosiva miljöer eller där renhållning prioriteras. Plastkopplingar kan fungera bra för vissa kemikalier men ska inte väljas utan att kemisk kompatibilitet är kontrollerad.

Undvik också att blanda ihop nominell storlek med faktisk fri passage. En 2-tums koppling på en slang med veck, för trång innerdiameter eller undermålig anslutning ger ändå flaskhalsar. Om du behöver högt flöde i l/min är det värt att se hela kedjan - pump, koppling, ventil och slang.

Så gör du när du ska ansluta camlock till pumpslang

Börja med att identifiera slangens innerdiameter. Mät inte ytterdiametern. En pumpslang märkt 25 mm ska normalt ha en slangstos som är avsedd för 25 mm slang, inte bara en koppling som ser ungefär rätt ut.

Välj sedan rätt camlocktyp. Om slangen ska få en fast slangände används ofta en variant med slangstos. Om du går från pump med gängad utgång till camlock på slangen behövs i stället en gängad camlockdel på pumpen och en motsvarande motdel på slangen.

Kontrollera därefter packningen. För vatten och många oljor fungerar NBR ofta bra, men inte alltid. EPDM kan vara lämpligt för vissa vattenbaserade media. Viton används ofta där högre kemisk resistens krävs. Om du är osäker, kontrollera kemisk kompatibilitet och eventuella nödvändiga godkännanden.

När kopplingen monteras på slangen ska slangänden vara ren och oskadad. För in slangstosen helt. Säkra sedan med rätt typ av klämning. På lättare applikationer kan dubbla slangklämmor fungera, men för krävande drift är pressad anslutning ofta säkrare. Särskilt vid högre tryck, vibrationer eller återkommande temperaturväxlingar.

Montera därefter ihop camlockdelarna och kontrollera att armarna går ned jämnt på båda sidor. Tvinga aldrig ihop en koppling som kärvar. Det tyder ofta på fel storlek, snedställning eller fel packning.

Provkör alltid med låg belastning först. Kontrollera läckage runt både camlocktätningen och slanganslutningen. Ett torrt system vid stillastående säger inte alltid hela sanningen. Många läckor visar sig först när pumpen bygger flöde eller när slangen rör sig.

Användningsområden i verkliga miljöer

I verkstad och underhåll används camlock ofta för tillfällig överpumpning av vatten, spillvätskor, oljor eller rengöringsmedia. Där är snabb omkoppling en tydlig fördel, särskilt när samma pump används till flera behållare eller arbetsstationer.

I lantbruk är kombinationen vanlig vid vattenöverföring, gödselrelaterade vätskor, AdBlue-liknande hantering och allmän service runt tankar och fat. Här är smuts, vibrationer och utomhusmiljö vanliga påfrestningar. Då blir materialval och korrekt slanginfästning extra viktigt.

I servicefordon och mobila pumpkit uppskattas camlock för att det går snabbt att rigga upp och packa ned. Samtidigt bör du undvika lösningar som riskerar att öppnas under drag eller vridning. Om slangen ofta släpas över mark eller belastas hårt kan en enklare snabbkoppling behöva kompletteras med bättre avlastning.

För kemikalier och känsliga vätskor gäller högre krav. Där räcker det inte att kopplingen passar fysiskt. Kontrollera alltid material i kopplingskropp, packning och slang. Kontrollera även om jordning eller antistatisk lösning behövs för brandfarliga media.

Välj rätt variant för pumpslang

Välj aluminium om du behöver låg vikt och arbetar med vanliga media som vatten eller diesel i normal industrimiljö. Undvik aluminium om mediet eller miljön kräver högre korrosionsbeständighet än materialet klarar.

Välj rostfritt om du behöver bättre motstånd mot korrosion, frekvent rengöring eller mer krävande drift. Undvik det om låg vikt och låg kostnad är viktigare än materialresistens.

Välj camlock med slangstos om du vill ha en direkt anslutning till flexibel pumpslang. Undvik att improvisera med fel stosdiameter. Det blir sällan tätt över tid.

Välj gängad camlock om pump, ventil eller adapter redan har BSP-anslutning. Undvik att blanda standarder utan att verifiera gängtyp och tätningsprincip.

Välj rätt packning efter media och temperatur i °C. Undvik att se packningen som en detaljfråga. Det är ofta den som avgör om kopplingen håller tätt.

Om du bygger ett komplett system kan det vara klokt att samtidigt se över Packningar, Kamlock/slangkopplingar, Ventiler/ kranar och Slang & tillbehör. Det minskar risken att en enskild del blir svag länk i flödet.

Vanliga fel när man ansluter camlock till pumpslang

Det vanligaste felet är att välja efter ytterdiameter på slangen eller bara efter kopplingens namn. Näst vanligast är att glömma packningen eller använda fel gängdel på pumpsidan. Båda misstagen ger ofta små men återkommande läckage som blir större med tiden.

Ett annat vanligt problem är att använda camlock där slangen utsätts för ryck, vridning eller höga pulser utan avlastning. Kopplingen kan vara korrekt dimensionerad och ändå fungera dåligt i verklig drift. Det beror inte på camlock i sig, utan på installationen runt omkring.

Säkerhetsmässigt ska du alltid tryckavlasta systemet före frånkoppling. Använd lämplig personlig skyddsutrusning vid arbete med kemikalier, oljor eller irriterande vätskor. Vid brandfarliga media kan jordning och antistatisk utrustning vara nödvändigt. Kontrollera också att armarna är helt låsta innan pumpen startas.

FAQ

Vilken camlockstorlek ska jag välja till min pumpslang?

Välj efter slangens innerdiameter och pumpens anslutning. Kontrollera även önskat flöde i l/min så att dimensionen inte stryper systemet.

Kan jag använda camlock för diesel och olja?

Ofta ja, men bara om material och packning är lämpliga. Kontrollera kemisk kompatibilitet och driftdata för ditt media.

Är camlock lämpligt för högt tryck?

Det beror på kopplingens material, storlek och systemets tryck i bar. Kontrollera alltid tillverkarens data för både slang och koppling.

Behöver jag slangklämmor om jag har camlock?

Ja, om camlockdelen har slangstos måste den fortfarande fästas korrekt mot slangen med rätt klämning eller pressning.

När kopplingen väl är rätt vald märks det direkt i vardagen - färre läckage, snabbare uppställning och mindre tid på felsökning i stället för drift.
