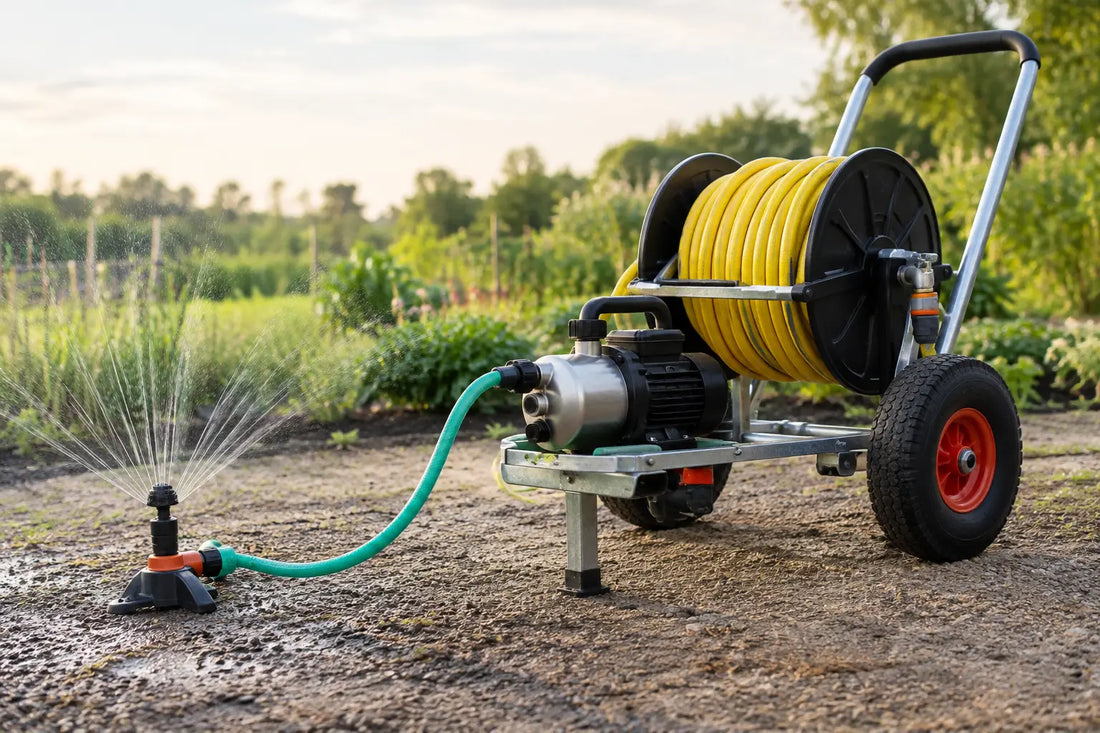

Bygga mobil bevattningsvagn själv - rätt delar

Översikt

Att bygga mobil bevattningsvagn själv innebär att montera en flyttbar vattenlösning med tank, chassi, pump, slang och spridare eller bevattningspistol. Vagnen gör det möjligt att vattna planteringar, växthus, djurhållning eller grönytor där fast vattenanslutning saknas eller inte räcker till.

En fungerande konstruktion börjar med vikt och flöde, inte med vilken tank som råkar finnas till hands. Vatten väger cirka 1 kg per liter. En 200 l tank ger därför minst 200 kg last före chassi, pump, slang och övrig utrustning. En IBC-behållare på 1 000 l blir för tung för en vanlig handdragen vagn och passar oftast bättre på släpvagn, traktorkärra eller fast underlag.

Bygg vagnen för rent eller tekniskt vatten. Använd den inte för bensin, diesel, lösningsmedel eller kemikalier utan en separat, dokumenterat lämplig konstruktion. Material, packningar, pump och slang måste då kontrolleras mot mediet. Kontrollera kemisk kompatibilitet och eventuella nödvändiga godkännanden innan annan vätska än vatten används.

Praktiska fördelar

En egenbyggd bevattningsvagn passar när arbetet sker på flera platser och slangdragning från byggnad eller hydrant är opraktisk. Den kan anpassas efter terräng, behållarstorlek och det munstycke som används i arbetet.

• Vatten följer med till odlingsbäddar, planteringar, växthus och tillfälliga arbetsytor.
• Flöde och räckvidd kan dimensioneras för handbevattning, droppslang eller mindre spridare.
• Tank, pump och ventiler kan placeras så att service och tömning går snabbt.
• Rätt kopplingar gör det enklare att fylla, tömma och koppla loss slang utan spill.
• Vagnen kan byggas modulärt, så att en skadad slang eller pump går att byta utan att hela lösningen byggs om.

Den största avvägningen gäller kapacitet mot rörlighet. En större tank minskar antalet påfyllningar, men ökar marktryck, bromsbehov och svårigheten att manövrera i lutning. För handdragen användning är en mindre tank ofta mer praktisk än maximal volym.

Funktioner och specifikationer

Börja med att definiera vagnens arbetsuppgift. Handbevattning av krukor kräver normalt ett lägre och mer kontrollerat flöde än en spridare för större gräsytor. Pumpens verkliga flöde sjunker när slanglängd, höjdskillnad och munstycke skapar motstånd.

Följande värden är rimliga dimensioneringspunkter, men de ersätter inte respektive komponents datablad:

• Tankvolym: 60-200 l för handdragen vagn. Större volym kräver normalt dragfordon eller ett särskilt dimensionerat chassi.
• Tankmaterial: UV-stabiliserad PE är vanligt för vatten. Välj en tank med lock och anslutningar som klarar avsedd montering.
• Pumpflöde: cirka 10-25 l/min för handbevattning. Spridare kan kräva högre flöde och högre tryck.
• Arbetstryck: ofta 1-3 bar vid bevattning. Anpassa alltid efter pump, slang, kopplingar och munstycke med lägst tillåtet tryck.
• Slangdimension: 13 mm eller 19 mm invändig diameter passar många mindre system. Längre slang och högre flöde gynnas av större dimension.
• Slanglängd: 10-25 m är hanterbart på en kompakt vagn. Använd slangvinda om slangen ska transporteras ofta.
• Hjul: luftgummihjul med bred profil fungerar bättre på grus och mjuk mark än små hårda länkhjul. Kontrollera varje hjuls tillåtna belastning.
• Temperatur: skydda systemet mot frost. Töm tank, pump och slang om temperaturen kan gå under 0 °C.

Välj helst en pump med självsugande funktion om den ska monteras ovanför tankens lägsta nivå. En dränkbar pump fungerar i stället när den placeras i tanken, men kräver säker kabeldragning och åtkomst för rengöring. För batteridrift behöver du kontrollera både spänning, säkring och faktisk drifttid vid belastning.

Bygg vagnen i rätt ordning

Börja med chassit. Lastytan ska vara bred nog för tankens botten och ha fästpunkter som håller tanken stilla vid svängar och ojämn mark. Spännband kan fungera som extra säkring, men de ska inte vara den enda bärande infästningen. Montera helst ett stöd eller en ram som tar upp tankens rörelser.

Placera tanken så lågt och nära hjulaxeln som möjligt. Det sänker tyngdpunkten och minskar belastningen på handtaget. En hög, halvfylld tank gör vagnen svårstyrd, särskilt över trösklar, kanter och sluttningar. Har tanken stor öppning bör locket vara ordentligt låst för att begränsa stänk under transport.

Montera ett avstängningsorgan direkt vid tankutloppet. En kulventil gör att du kan stänga flödet innan filter, pump eller slang demonteras. Lägg till ett filter före pumpen om tanken fylls från damm, brunn eller annan källa med partiklar. Ett filter skyddar pumphjul och munstycken, men det gör inte vattnet drickbart.

Anslut sedan pumpen med så kort sugledning som möjligt. Sugledningen måste vara tät. En liten luftläcka kan göra att pumpen tappar sugförmåga även när inget vatten syns på utsidan. Använd rätt packning för gänga och anslutning, och dra åt utan att skada plastgängor. Packningar, ventiler och slangkopplingar ska vara åtkomliga för kontroll.

På trycksidan passar en flexibel slang mellan pump och slangvinda. Det minskar belastningen när handtaget vrids eller när vagnen rör sig. Sätt en avstängningsventil eller bevattningspistol i slangens ände, så att pumpen inte behöver startas och stoppas för varje planta. Om pumpen inte är avsedd för drift mot stängt utlopp behövs bypass, tryckvakt eller annan lösning enligt pumpens anvisning.

Kompatibilitet mellan tank, ventiler och slang

Det vanligaste felet är att blanda anslutningar utan att kontrollera standarden. Gängor som ser lika ut behöver inte passa eller täta mot varandra. Mät ytterdiameter, kontrollera stigning och identifiera om anslutningen är BSP, invändig gänga, slangnippel eller en tankstandard som S60x6, S75x6 eller S100x8.

IBC-behållare har ofta ett utlopp med grovgänga, exempelvis S60x6, medan pumpar och bevattningskomponenter ofta använder BSP-gänga. Då behövs en adapter mellan tankens utlopp och exempelvis 1 tum BSP. Undvik att forcera en koppling som nästan passar. Fel gänga förstör anslutningen och kan ge läckage när tanken belastas.

Kamlock/slangkopplingar är praktiska när pump eller slang ska lossas regelbundet. De ska ha korrekt storlek, rätt packning och låsta armar. En vanlig slangklämma räcker inte som enda säkerhet på en trycksatt slang om nippeln har fel dimension eller om slangen är sprucken.

Användningsmiljöer

I växthus är en 60-100 l vagn ofta lätt nog att flytta mellan bäddar, samtidigt som den rymmer flera bevattningsrundor. En lågflödespump och pistol ger kontroll vid känsliga plantor. För droppbevattning behövs i stället jämnt tryck och ofta filter, eftersom små droppmunstycken täpps igen snabbt.

På gårdar och anläggningar kan en 150-200 l vagn användas för nyplanterade träd, rabatter eller avlägsna ytor. Här blir hjulens bärighet och slangens slitstyrka viktigare än en kompakt konstruktion. På servicefordon kan samma princip användas, men tanken måste vara fast förankrad för transport och lokalen måste klara vattenhantering vid läckage.

För byggarbetsplatser och verkstadsmiljöer bör vagnen endast användas för den vattenkvalitet och uppgift den byggts för. Bevattningsvatten är inte automatiskt lämpligt som processvatten, rengöringsvatten för livsmedelsutrustning eller dricksvatten.

Välj rätt variant när du bygger mobil bevattningsvagn själv

Välj en 60-100 l tank om vagnen ska dras för hand på gångar, gräs eller mellan odlingsbäddar. Välj 150-200 l om underlaget är jämnt, vagnen har större hjul och du accepterar högre dragkraft. Undvik stora IBC-volymer på ett enkelt handvagnschassi. Lasten blir svår att kontrollera och kan överskrida hjul, axel och ram.

Välj 13 mm slang för korta sträckor och måttligt flöde. Välj 19 mm om du behöver längre slang, fler munstycken eller vill minska tryckfallet. Undvik mycket lång, smal slang tillsammans med en liten pump om du förväntar dig god räckvidd från spridaren.

Välj ventiler och adaptrar efter tankens faktiska anslutning, inte enbart efter nominell tumstorlek. Ha reservpackningar tillgängliga, särskilt vid återkommande demontering. Tankcenter har produktgrupper för packningar, ventiler/kranar, pumpar & pump kit samt slang & tillbehör som kan användas för att bygga systemet med matchande delar.

Säker drift och underhåll

Kontrollera alla kopplingar med vatten och lågt tryck före första användning. Leta efter dropp vid ventiler, gängor, slangklämmor och pumphus. Dra inte åt en läckande plastkoppling stegvis tills den spricker. Avlasta trycket, demontera och kontrollera packning, gängtyp och anliggningsyta.

Säkra batteri, kablar och säkring mot väta och mekanisk skada. Använd lämplig personlig skyddsutrustning vid rengöring eller när vattenkällan kan innehålla föroreningar. Töm systemet före vinterförvaring. Kvarvarande vatten kan frysa i pump, ventiler och slang och orsaka skador som först märks nästa säsong.

FAQ

Behöver en mobil bevattningsvagn alltid en pump?

Nej. Gravitation fungerar om tanken placeras högre än utloppet. Flödet blir dock begränsat och passar främst kort slang eller enkel droppbevattning. En pump behövs normalt för bevattningspistol, spridare eller längre slang.

Kan jag använda en IBC-tank på vagnen?

Ja, men främst på en släpvagn, traktorkärra eller ett chassi som är byggt för totalvikten. En fylld 1 000 l IBC-behållare är inte lämplig för en vanlig handdragen bevattningsvagn.

Varför tappar pumpen tryck?

Vanliga orsaker är igensatt filter, luftläcka på sugsidan, för smal eller lång slang, låg batterispänning eller felaktigt munstycke. Börja med att kontrollera sugledningens tätning och filtret.

En välbyggd bevattningsvagn ska vara enkel att fylla, lätt att kontrollera och snabb att tömma. Om en koppling inte är tydlig, åtkomlig eller tät när vagnen står stilla blir den sällan bättre ute i arbetet.
