Bygga tappstation med IBC - rätt från start

En tappstation med IBC är en uppställning för kontrollerad överföring av vätska från behållare till slang, kanna, fat eller process. Att bygga tappstation med IBC handlar i praktiken om att välja rätt anslutning, ventil, slangdragning och spillskydd så att flödet blir säkert, tätt och lätt att arbeta med.

Det som oftast ställer till problem är inte själva IBC-behållaren, utan övergången mellan gänga, ventil och användning. En tappstation som fungerar för vatten i ett förråd är inte automatiskt rätt för spolarvätska i servicebil, olja i verkstad eller kemikalier i underhåll. Därför måste konstruktionen börja med media, anslutningsstandard och arbetsmiljö - inte med tillbehöret som råkar ligga närmast till hands.

Översikt - bygga tappstation med IBC

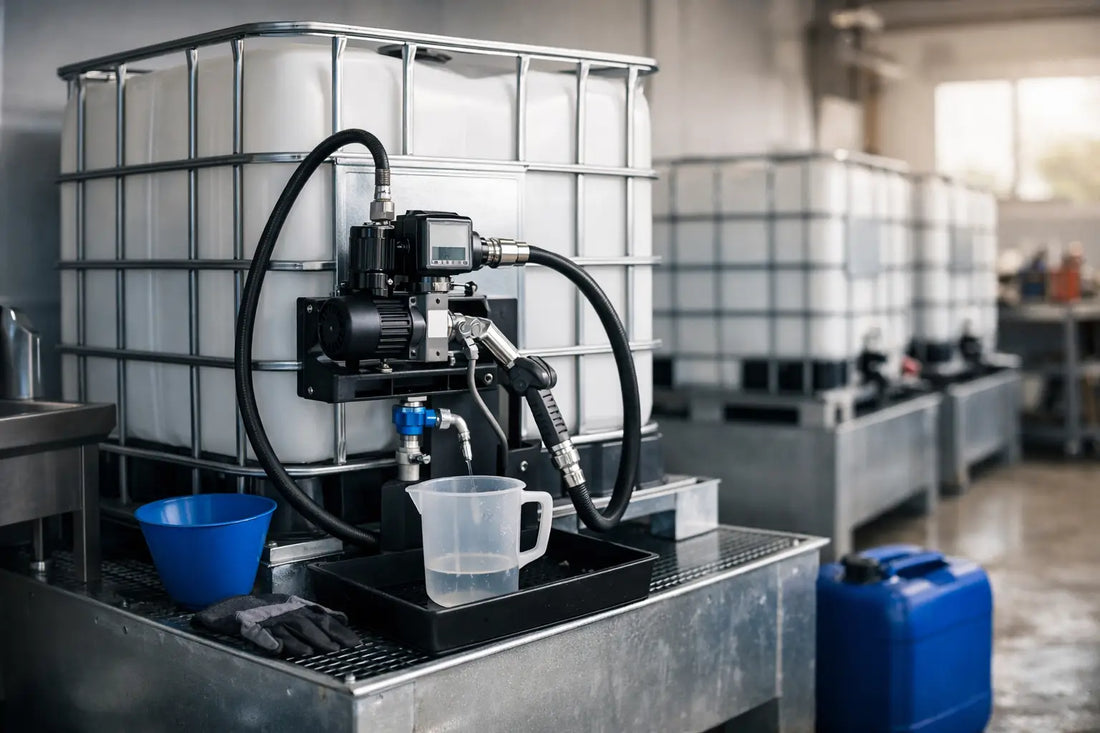

En enkel tappstation består vanligtvis av IBC, bottenventil, adapter, eventuell kulventil eller tappkran, slang och någon form av ändstycke eller koppling. I många fall tillkommer pump, flödesmätare, droppskydd och uppsamling för spill. För fasta uppställningar behövs ofta tydligare fokus på ergonomi, invallning och låsbar avstängning.

Kompatibiliteten avgör allt. Många IBC-behållare använder grovgängor som S60x6 eller S100x8 vid utloppsventilen. På tillbehörssidan möter du ofta BSP-gängor, DN-dimensioner eller snabbkopplingar som Kamlock. Om du blandar standarder utan att kontrollera tätning och gängtyp får du snabbt små läckage, dålig mekanisk hållfasthet eller komponenter som inte går att dra ihop korrekt.

Media spelar också stor roll. Vatten, AdBlue-liknande vätskor, oljor och vissa kemikalier ställer olika krav på packning, slangmaterial och pump. Kontrollera kemisk kompatibilitet och eventuella nödvändiga godkännanden. Om tappstationen ska användas för livsmedelsnära media eller aggressiva kemikalier räcker det inte att delarna "passar" mekaniskt.

Praktiska fördelar

• Renare tappning med mindre spill vid påfyllning av dunkar, maskiner och mindre behållare
• Kortare arbetstid när rätt ventil, slang och koppling sitter monterade permanent
• Bättre säkerhet genom kontrollerat flöde, tätare anslutningar och färre provisoriska lösningar
• Lägre risk för driftstopp när adaptrar, packningar och reservdelar är standardiserade
• Enklare arbetsmiljö med bättre arbetshöjd, dropphantering och tydligare avstängning

I praktiken märks nyttan först när stationen används ofta. Om personalen tappar flera gånger per vecka sparar en genomtänkt lösning tid varje gång. Samtidigt minskar risken att någon öppnar ventilen direkt mot fri luft eller försöker täta med fel packning.

Funktioner och specifikationer

När du ska bygga tappstation med IBC bör du kontrollera några grunddata innan du väljer delar.

• Utloppsgänga på IBC: vanligtvis S60x6, S75x6 eller S100x8
• Sekundär anslutning: ofta BSP 1/2 tum, 3/4 tum eller 1 tum beroende på adapter eller ventil
• Material i adaptrar och ventiler: PP, PE, mässing, aluminium eller rostfritt stål
• Packningsmaterial: EPDM, NBR, Viton/FKM eller annat beroende på media
• Slangdimension: matcha mot önskat flöde och anslutning, exempelvis DN19 eller DN25
• Flöde: styrs av ventilöppning, slanglängd, nivåskillnad och om systemet är självfall eller pumpat
• Tryck: de flesta enkla tappstationer från IBC arbetar med lågtryck eller självfall, inte processlinjer med högre bar
• Temperatur: kontrollera komponenternas område i °C, särskilt vid vinterförvaring eller varma vätskor
• Spillskydd: uppsamlingskärl, droppbricka eller invallning under stationen

Välj självfall om du vill ha enkel drift och mediet är relativt lättflytande. Välj pump om du behöver högre flöde, längre slang eller bättre kontroll vid viskösa vätskor. Undvik att bygga ett pumpsystem med komponenter som bara är avsedda för gravitationsflöde.

Säkerheten börjar med tätning och materialval. Rätt packning är inte en detalj. Fel tätning kan svälla, spricka eller börja läcka efter kort tid. För vissa media kan även statisk elektricitet vara en faktor, särskilt vid brandfarliga vätskor. Då kan jordning och antistatisk utrustning krävas. Använd alltid lämplig personlig skyddsutrusning och bygg in läckagekontroll från början.

Användningsmiljöer där en tappstation med IBC fungerar väl

I verkstad och underhåll används tappstationer ofta för spolarvätska, avfettning, processvatten eller oljor. Här är det vanligt att man vill fylla mindre kannor eller maskiner utan att behöva lyfta. En kort slang med kulventil och tydlig hållare för ändstycket brukar ge bättre kontroll än enbart en öppen bottenkran.

Inom lantbruk är behovet ofta enkelt men återkommande. Vätskor ska tappas snabbt till spruta, tvättenhet eller servicekärl. Där är det viktigt att stationen tål smuts, temperaturväxlingar och ojämna underlag. En stabil uppställning och skydd för ventilen är ofta viktigare än extra tillbehör.

I fastighetsskötsel och servicefordon kan en kompakt tappstation användas för vatten eller driftvätskor där snabb åtkomst behövs. Då blir höjd, slangförvaring och stängning vid transport centralt. Undvik fasta lösningar som sticker ut och riskerar att skadas vid lastning.

För kemikalier i industriell miljö måste du vara mer restriktiv. Kontrollera alltid materialkompatibilitet, ventilation, spillhantering och eventuella lokala krav. En standardkran i plast kan fungera utmärkt för en vätska och vara direkt olämplig för en annan. Om du är osäker, utgå inte från tidigare erfarenhet med "liknande" media.

Välj rätt uppbyggnad

Den bästa lösningen beror på hur tappningen ska ske. Ska vätskan ut i en öppen dunk, till en maskintank eller genom en längre slang? Ska stationen stå fast eller flyttas? Ska den användas dagligen eller bara vid behov?

Välj en enkel station med adapter, ventil och kort slang om du vill ha låg kostnad, få felkällor och manuell tappning under uppsikt. Undvik den lösningen om du behöver exakt dosering, hög tapphastighet eller längre räckvidd.

Välj pump och pumpkit om vätskan är trögflytande, om nivåskillnaden är liten eller om stationen behöver mata till utrustning en bit bort. Undvik att överdimensionera pumpen. För högt flöde kan ge stänk, kavitation eller onödigt slitage beroende på media och slangdragning.

Välj Kamlock eller annan snabbkoppling om du behöver återkommande byten av slang eller tillbehör. Det sparar tid och minskar slitaget på gängor. Undvik snabbkopplingar om anslutningen ska vara permanent och sällan röras - då kan en fast gängad lösning vara enklare och billigare.

Materialvalet ska följa vätskan och miljön. Plast är ofta tillräckligt och korrosionsfritt för många vattenbaserade media. Metall kan vara bättre där mekanisk tålighet eller temperatur kräver det. Kontrollera kemisk kompatibilitet och eventuella nödvändiga godkännanden innan du bestämmer packning, ventilhus och slang.

Glöm inte detaljerna runt stationen. Packningar, Ventiler/kranar, Slang & tillbehör och Pumpar & pump kit avgör ofta om lösningen känns genomarbetad eller improviserad. Ett droppskydd under tappunkten kostar lite men gör stor skillnad i drift.

Vanliga misstag när man bygger tappstation med IBC

Det vanligaste felet är att börja med fel adapter. Många mäter ytterdiametern ungefärligt och beställer sedan en övergång som nästan passar. IBC-standarder måste identifieras korrekt. S60x6 och S100x8 är inte utbytbara, och BSP-gänga på tillbehörssidan löser inte fel grundgänga.

Det andra felet är att underskatta slangens betydelse. För smal slang stryper flödet. För mjuk slang kan vika sig. För lång slang ger onödigt motstånd och sämre kontroll. Matcha slangdiameter och material mot media, temperatur och önskad hantering.

Det tredje felet är att bygga utan spilltänk. En tappstation kommer förr eller senare att droppa vid frånkoppling, överfyllnad eller packningsbyte. Därför bör uppsamling, absorbenter och enkel åtkomst för rengöring finnas från start.

FAQ

Vilken gänga har en IBC normalt?

Vanligt är S60x6 eller S100x8 vid utloppsventilen. Kontrollera alltid aktuell ventil, eftersom variationer förekommer.

Räcker självfall eller behövs pump?

Självfall räcker ofta för vatten och tunnflytande vätskor på kort slang. Pump behövs oftare för längre avstånd, högre flöde eller trögflytande media.

Kan samma tappstation användas för flera vätskor?

Det beror på materialkompatibilitet, rengöringskrav och risk för kontaminering. För kritiska media är separata stationer ofta säkrare.

Vad ska jag undvika?

Undvik blandade gängstandarder utan rätt adapter, fel packning och öppna lösningar utan spillskydd. Undvik också komponenter med okänd kemisk kompatibilitet.

En bra tappstation är sällan komplicerad. Den är bara rätt dimensionerad, rätt tätad och byggd för det arbete som faktiskt ska göras. Om du börjar med gänga, media och säkerhet blir resten betydligt enklare.
