Byta packning i camlock - så gör du rätt
Share
En camlock-koppling som börjar droppa har ofta inte ett större fel än en trött eller skadad tätning. Att byta packning i camlock är ett enkelt underhållsarbete, men bara om rätt dimension, material och montage väljs från början. Fel packning kan ge fortsatt läckage, svår låsning eller onödigt slitage på kopplingens tätningsyta.
Översikt
Camlock, eller kamlock/slangkoppling, är en snabbkoppling för överföring av vätskor i till exempel verkstad, lantbruk, industri och servicefordon. Packningen sitter normalt i honkopplingen och tätar mot hankopplingens planände när armarna låses ned. Det är den packningen som tar upp små toleranser och gör att kopplingen håller tätt vid korrekt anslutning.
När du ska byta packning i camlock behöver du kontrollera tre saker direkt: kopplingstyp, nominell storlek och packningsmaterial. En 2-tums camlock kräver inte bara rätt ytterdiameter på packningen, utan också rätt tjocklek och material för aktuell media. Kontrollera kemisk kompatibilitet och eventuella nödvändiga godkännanden om kopplingen används för kemikalier eller livsmedelsrelaterade vätskor.
Packningsbytet passar för löpande underhåll på kopplingar för vatten, vissa oljor och andra vätskor där tillverkaren anger kompatibilitet. Det är inte en lösning för spruckna kopplingshus, skeva tätningsytor eller slitna låsarmar. Om kopplingen är mekaniskt skadad räcker det sällan att bara byta tätning.
Praktiska fördelar med att byta packning i camlock
Den tydligaste vinsten är att du minskar läckage vid anslutning och frånkoppling. Det ger renare arbetsmiljö, mindre produktförlust och mindre risk för halka eller kontaminering runt tappställe, slang eller pump.
Ett korrekt packningsbyte kan också förlänga livslängden på kopplingen. När tätningen fungerar som den ska behöver operatören inte överbelasta låsarmarna för att få tätt. Det minskar slitaget på både camlock-armar och motstående kopplingsdel.
För underhållsteam och inköp finns också en praktisk fördel i standardisering. Om ni dokumenterar vilka packningar som hör till respektive DN eller tumstorlek blir det lättare att lagerhålla reservdelar tillsammans med Packningar, Kamlock/slangkopplingar och Slang & tillbehör.
Välj packningsbyte om kopplingen i övrigt är hel men sipprar, känns hård vid låsning eller visar en platt, sprucken eller kemiskt angripen tätning. Undvik att bara byta packning om kopplingen har deformerad tätningsyta, korrosion i säte eller om armarna inte längre låser jämnt.
Funktion och kompatibilitet
Camlock finns i flera standardstorlekar, ofta från 1/2” upp till 4”, där packningen måste matcha exakt mot kopplingens nominella dimension. I praktiken räcker det inte att mäta ungefär. En packning som är några millimeter fel i ytterdiameter eller tjocklek kan antingen falla ur spåret eller ge för högt kompressionstryck.
Kompatibiliteten handlar också om material. EPDM används ofta för vatten och vissa vattenbaserade medier. NBR används ofta för oljor och petroleumrelaterade vätskor där tillverkaren anger det. PTFE och Viton/FKM förekommer där högre kemisk resistens krävs. Men materialvalet beror alltid på exakt vätska, temperatur och rengöringsrutin.
Om kopplingen används i system med varierande temperaturer behöver även detta vägas in. En tätning som fungerar vid 20 °C kan bete sig annorlunda vid kyla eller varm vätska. Utan tillverkarens data ska du inte anta temperaturgränser. Kontrollera alltid angiven arbetstemperatur i °C för den aktuella packningen.
Egenskaper och specifikationer att kontrollera
När du väljer ny packning är det dessa data som styr om bytet blir rätt:
- Storlek på camlock, till exempel 1”, 2” eller 3”
- Packningsmaterial, till exempel EPDM, NBR, FKM/Viton eller PTFE
- Ytterdiameter, innerdiameter och tjocklek i mm
- Kopplingstyp och spårutförande i honkopplingen
- Media och kemisk kompatibilitet
- Arbetstemperatur i °C enligt tillverkardata
- Eventuell tryckklass i bar för hela kopplingen, inte bara packningen
- Godkännanden om applikationen kräver det
Så byter du packning i camlock
Börja med att säkra systemet. Avlasta tryck, stäng eventuella Ventiler/kranar och töm bort restvätska ur slang eller ledning. Använd lämplig PPE om mediet kan irritera hud, ögon eller luftvägar. Vid brandfarliga vätskor ska du även följa lokal rutin för jordning och antistat där det krävs.

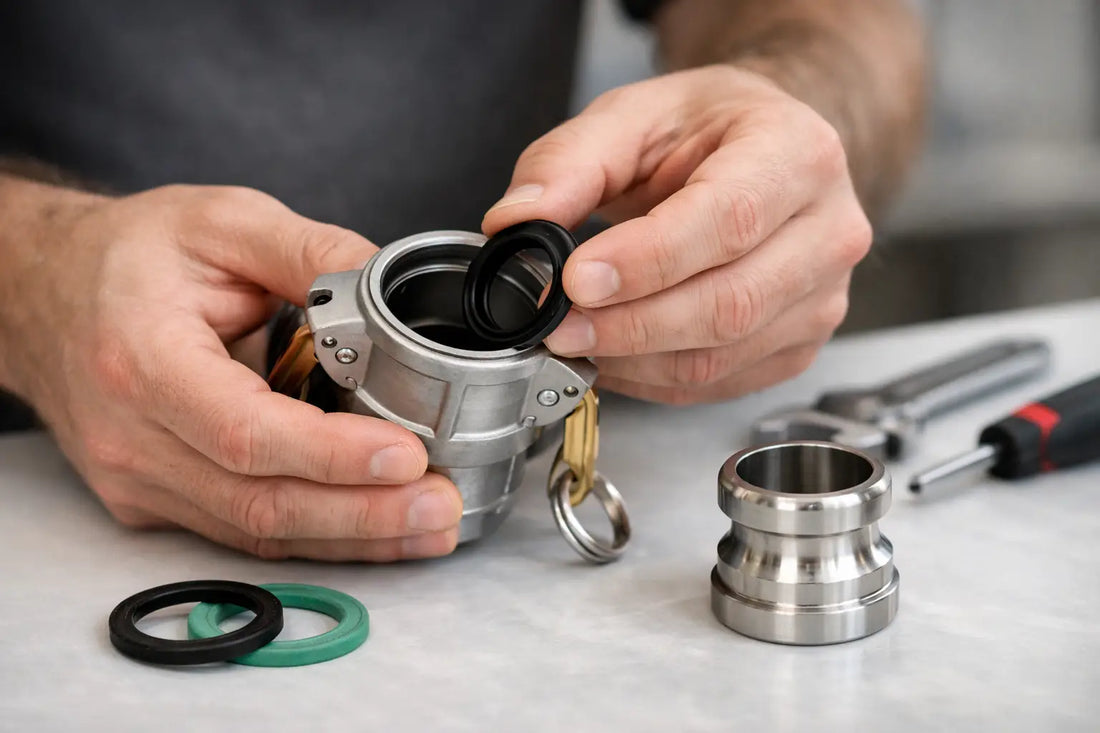

Öppna kopplingen och inspektera packningen i honhalvan. På många camlock sitter tätningen i ett tydligt spår och kan lyftas ur med fingrarna eller ett trubbigt verktyg. Undvik vassa mejslar som kan repa spåret. Skador i spåret försämrar tätningen direkt.
När packningen är urtagen rengör du spår och tätningsyta noggrant. Smuts, kristalliserade rester och gamla packningsfragment är vanliga orsaker till att en ny tätning inte sitter plant. Torka rent och kontrollera att spåret är jämnt hela vägen runt.
Jämför sedan den gamla packningen med den nya. Titta inte bara på ytterdiametern. En packning som ser rätt ut kan ändå vara för tunn eller ha fel profil. Om den gamla packningen har svällt av kemisk påverkan ska du inte använda den som enda måttreferens. Verifiera mot kopplingens specificerade storlek.
Tryck i den nya packningen jämnt i spåret. Den ska ligga plant utan att vrida sig. Vissa material är lite styvare och kräver att du arbetar runt omkretsen i små steg. Om packningen vill resa sig är det ofta tecken på fel dimension.
Koppla ihop delarna igen och lås armarna jämnt. Testa först med låg belastning. Om systemet tillåter det kan du provköra med vatten eller annan säker testvätska för att bekräfta täthet innan ordinarie media används. Öka trycket kontrollerat och kontrollera läckage runt hela tätningen.
Användningsmiljöer där packningsbyte är vanligt
I verkstäder sker bytet ofta på slanglinor för vatten, glykol eller olja där kopplingen öppnas ofta och tätningen slits mekaniskt. I lantbruk är det vanligt på överföring mellan tank, pump och slang, särskilt där utrustningen används säsongsvis och packningar torkar eller deformeras under lagring.
På servicefordon och i driftmiljöer med många anslutningar sparar ett snabbt packningsbyte tid jämfört med att byta hela kopplingen. Det gäller särskilt om resten av camlocken är i gott skick. I mer krävande kemmiljöer är kontrollintervallet ofta viktigare än själva bytet, eftersom fel material snabbt kan brytas ned.
För livsmedelsnära användning eller känsliga vätskor räcker det inte att det blir tätt. Material och godkännanden måste också vara rätt. Är du osäker, kontrollera kemisk kompatibilitet och eventuella nödvändiga godkännanden innan drift.
Välj rätt packning till camlock
Välj EPDM om applikationen gäller vatten eller vattenbaserade medier och materialet stöds av systemets krav. Välj NBR om mediet är oljerelaterat och kompatibilitet är bekräftad. Välj FKM/Viton eller PTFE om kemisk resistens eller temperatur kräver det, men bara enligt tillverkarens data.
Undvik att välja en packning enbart efter färg eller generell benämning. Samma materialnamn kan förekomma i olika hårdhet och utförande. För professionell drift är det bättre att dokumentera exakt dimension i mm, kopplingsstorlek i tum och vilket media packningen ska användas för.
Om du ofta byter tätningar på samma utrustning kan det vara värt att se över hela kopplingslösningen. Återkommande läckage kan bero på fel materialval, vibrationer, felaktig slangdragning eller att kopplingen öppnas under ogynnsamma förhållanden. I sådana fall kan även Pumpar & pump kits, slangval eller kopplingstyp behöva ses över.
FAQ
Hur vet jag att packningen i min camlock är slut?
Vanliga tecken är dropp vid koppling, synliga sprickor, platt tryckyta eller att armarna måste pressas hårdare än tidigare.
Kan jag byta packning utan att byta hela camlock-kopplingen?
Ja, om kopplingshus, armar och tätningsytor är oskadade. Är metallen deformerad eller sprucken bör hela kopplingen bytas.
Passar alla 2-tums packningar till alla 2-tums camlock?
Inte alltid. Kontrollera spårmått, tjocklek och material. Nominell storlek är bara första kontrollen.
Behöver jag smörja packningen vid montering?
Det beror på material och media. Använd bara godkänt smörjmedel om tillverkaren anger det. Fel smörjmedel kan skada tätningen.
Ett väl utfört packningsbyte tar kort tid, men rätt kontroll före montering sparar betydligt mer tid senare. När koppling, packning och media faktiskt passar ihop får du en anslutning som håller tätt utan att behöva övertalas.
