Byta tätning i fatkoppling utan läckage

Översikt

Att byta tätning i fatkoppling är en enkel underhållsåtgärd som ofta löser dropp, luftläckage och dåligt flöde. Tätningen fyller ut mellanrummet mellan två anslutande ytor så att vätskan stannar i systemet och kopplingen kan öppnas, stängas eller anslutas utan spill.

En fatkoppling kan avse anslutningen vid fatets tappning, en adapter mellan fat och slang eller en snabbkoppling i ett överföringssystem. Därför finns det ingen universell packning som passar alla. Rätt val styrs av kopplingens dimension, tätningsspårets mått, anslutningstyp och vätskan som hanteras.

Ett litet läckage kan bli ett större driftproblem. Olja på golvet ökar halkrisken, kemikalier kan skada utrustning eller arbetsmiljö och luft på sugsidan kan få en pump att tappa kapacitet. Byt därför en sprucken, hård, svullen eller platt tätning innan den leder till oplanerade stopp.

Praktiska fördelar med att ersätta tätningen

• Minskar dropp vid tappning, fyllning och frånkoppling av slang.
• Hjälper pumpen att behålla sugförmågan när kopplingen sitter på sugsidan.
• Skyddar gängor, kopplingsytor och golv från vätskerester.
• Minskar risken att olika medier blandas genom läckage eller felaktig rengöring.
• Gör det möjligt att underhålla kopplingen utan att byta hela adaptern eller ventilen.

Att bara dra åt en läckande koppling hårdare är sällan rätt åtgärd. Om tätningen är uttorkad, deformerad eller kemiskt angripen kan högre åtdragningskraft i stället skada plastgängor, pressa ut packningen eller deformera kopplingshuset. Kontrollera tätningen först.

Så byter du tätning i en fatkoppling

Börja med att identifiera var läckaget uppstår. Torka rent kopplingen och kontrollera sedan om vätskan kommer från gängan, mellan två plana anliggningsytor, runt en ventilspindel eller vid slanganslutningen. En O-ring tätar normalt i ett spår. En plan packning tätar mellan två plana ytor, ofta i en mutter, adapter eller lockdel.

Avlasta alltid systemet innan du lossar kopplingen. Stäng ventilen vid fatet och pumpen om sådan finns. Tryckavlasta sedan slangen enligt utrustningens rutin. Ett system med tryck, vakuum eller vätska ovanför kopplingen kan ge ett snabbt utsläpp när anslutningen öppnas.

Använd skyddsglasögon och handskar som är lämpliga för mediet. Vid brandfarliga vätskor ska överföringsutrustningen jordas där processen kräver det. Arbeta med god ventilation och håll antändningskällor borta från arbetsområdet.

Demontera och kontrollera tätningsytan

Lossa kopplingen utan att vrida sönder slang eller röranslutning. Ta bort den gamla tätningen med ett trubbigt verktyg av plast eller trä. Använd inte en vass mejsel direkt mot tätningsspåret. Ett litet jack i plast, aluminium eller mässing kan skapa ett nytt läckage även med en ny packning.

Rengör spåret och anliggningsytorna med en metod som passar vätskan och materialet. Avlägsna smuts, gamla packningsrester och kristalliserade beläggningar. Kontrollera även att kopplingens ytor är jämna. Repor, sprickor, skeva flänsar eller skadade gängor kan betyda att hela komponenten måste bytas.

Jämför den gamla tätningen med den nya. En O-ring ska ha rätt innerdiameter och rätt godstjocklek för spåret. En plan packning ska ha rätt ytterdiameter, innerdiameter och tjocklek. En nästan rätt storlek ger ofta problem: den kan rulla ur spåret, klämmas snett eller hindra kopplingen från att bottenansluta.

Montera utan att skada packningen

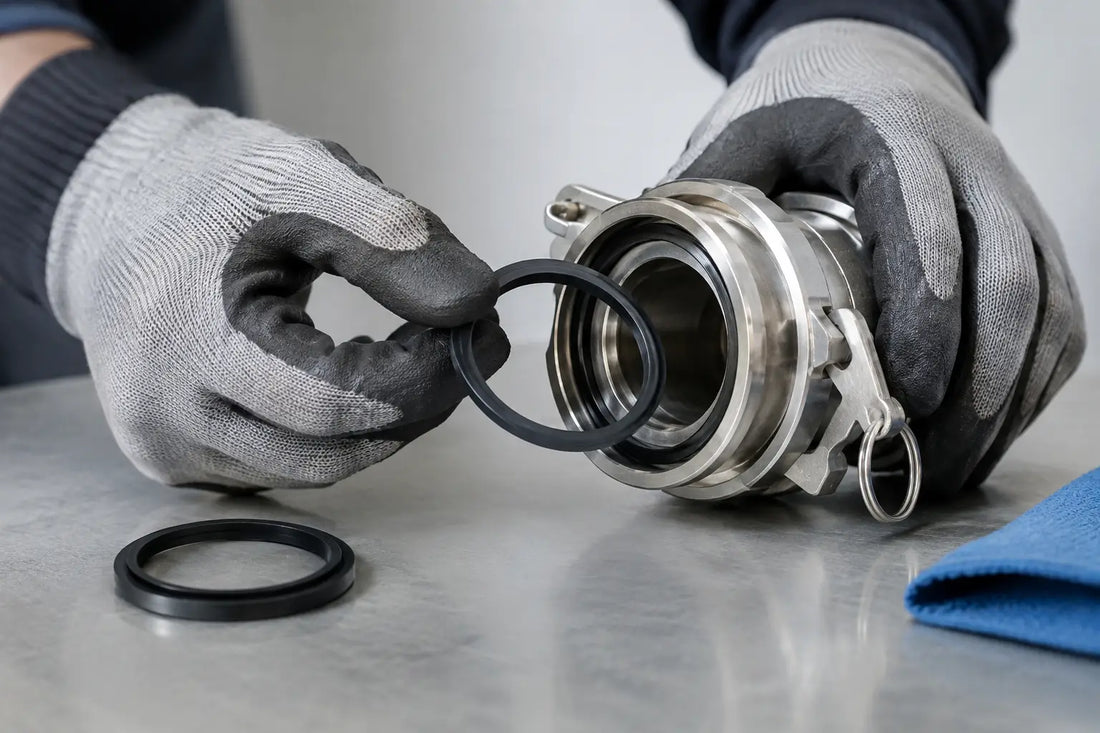

Placera tätningen rakt i sitt spår eller mot sin tätningsyta. Kontrollera att den ligger plant hela vägen runt. Om tillverkaren anger ett godkänt smörjmedel kan ett mycket tunt lager underlätta monteringen. Använd inte fett eller olja på måfå. Vissa smörjmedel kan få gummi att svälla eller förorena vätskan.

Montera sedan ihop kopplingen rakt. Handgänga alltid först så att gängan tar korrekt. Dra åt enligt komponentens anvisning. Om något sådant värde saknas ska du dra åt jämnt tills anslutningen tätar, utan att överbelasta plastdelar eller packningen.

Gör ett kontrollerat läcktest innan utrustningen går tillbaka i drift. Börja med låg nivå eller lågt tryck. Torka anslutningen och kontrollera efter några minuter. Vid sugledning kan du även kontrollera om pumpen drar in luft, exempelvis genom ojämnt flöde, bubblor eller förändrat pumpljud.

Egenskaper och specifikationer att kontrollera

En ersättningstätning måste matcha själva kopplingen, inte bara namnet på fatet eller adaptern. Dokumentera gärna uppgifterna på arbetsordern eller märk förvaringslådan med mått och material. Det förenklar nästa service.

• Anslutningstyp: gängad fatadapter, snabbkoppling, kamkoppling, ventil eller slangnippel.
• Standard och gänga: exempelvis S60x6, S75x6, S100x8, BSP eller DN. Gängan styr dock inte alltid packningens mått.
• Tätningsform: O-ring, plan packning, konisk packning eller ventilspindeltätning.
• Mått: innerdiameter, ytterdiameter och tjocklek i mm. För O-ringar anges ofta innerdiameter och godstjocklek i mm.
• Material: EPDM, NBR, FKM eller annat specificerat elastomermaterial. Materialet påverkar kemisk tålighet, temperatur och åldrande.
• Driftdata: tillåtet tryck i bar, temperatur i °C och eventuellt vakuum måste komma från tillverkaren av den kompletta kopplingen.
• Godkännanden: kontrollera krav för livsmedel, dricksvatten eller kemikaliehantering innan du återanvänder eller ersätter en tätning.

EPDM används ofta där vattenbaserade vätskor är aktuella, medan NBR ofta förekommer vid oljehaltiga medier. FKM kan vara relevant för vissa kemikalier och kolväten. Detta är inte ett generellt kompatibilitetsbesked. Undvik att välja material enbart utifrån färg eller utseende. Kontrollera kemisk kompatibilitet och eventuella nödvändiga godkännanden mot det aktuella mediet, koncentrationen och temperaturen.

Användning i verkstad, lantbruk och driftmiljö

I verkstaden kan en tätning i en fatadapter eller tappkran behöva bytas efter många anslutningar av slangar för spillolja, rengöringsvätska eller smörjmedel. Här är renlighet avgörande. Grus och metallspån i tätningsspåret gör att även en ny packning läcker.

På lantbruk är fatkopplingar vanliga vid hantering av vatten, flytande gödselmedel, tillsatser och andra driftvätskor. Temperaturväxlingar kan göra att packningar hårdnar eller krymper. Kontrollera därför kopplingar före säsong, efter vinterförvaring och när ett fat byter innehåll.

I servicefordon utsätts anslutningar för vibrationer och återkommande demontering. Ha rätt reservtätningar skyddade från solljus, smuts och lösningsmedel. Förvara dem inte hoppressade under tunga verktyg. När kopplingen samtidigt har en sliten ventil eller sprucken slang är det klokt att kontrollera Ventiler/kranar samt Slang & tillbehör i samma arbetsmoment.

För kemikalier, frätande vätskor eller brandfarliga produkter räcker det inte att kopplingen känns tät. Kontrollera hela flödesvägen från fat till pump, slang och utlopp. Använd personlig skyddsutrustning som passar riskbedömningen och ha absorberande material för spill nära arbetsplatsen.

Välj rätt variant för fatkopplingen

Välj en tätning med samma form, mått och specificerade material som originalet om du känner till uppgifterna. Det är det säkraste sättet att behålla kopplingens funktion. Välj en O-ring endast om kopplingen har ett O-ringsspår. En plan packning ersätter inte en O-ring, även om ytterdiametern verkar passa.

Välj EPDM om tillverkaren anger att det fungerar med din vattenbaserade vätska. Välj NBR eller FKM endast när mediet och tillverkarens kompatibilitetsuppgifter stödjer det. Undvik okänt gummimaterial för lösningsmedel, starka kemikalier, livsmedel och dricksvatten. Undvik också att återanvända en gammal packning efter att kopplingen har öppnats vid kritisk hantering.

Om fatkopplingen ansluter till en adapter med S60x6, S75x6 eller S100x8 ska du kontrollera både gängstandarden och packningens faktiska säte. Två adaptrar kan ha samma gänga men olika geometri på den yta som packningen tätar mot. Mät därför med skjutmått när reservdelen är okänd, eller jämför mot kopplingens sprängskiss och artikeldata.

FAQ

Hur vet jag att tätningen är orsaken till läckaget?

En hård, sprucken, platt eller svullen tätning ska bytas. Om kopplingen fortfarande läcker efter bytet är tätningsytan, gängan, ventilen eller kopplingshuset sannolikt skadat.

Kan jag använda samma tätning för alla vätskor?

Nej. Gummimaterial reagerar olika på vatten, oljor, bränslen, lösningsmedel och kemikalier. Kontrollera alltid kemisk kompatibilitet för den aktuella användningen.

Behöver jag tätningsmedel på gängan?

Inte när kopplingen är konstruerad för att täta med en plan packning eller O-ring. Tätningsmedel kan hamna i vätskan och dölja ett felaktigt packningsval. Följ alltid tillverkarens anvisning för den aktuella gängan.

En rätt monterad tätning är en liten del med stor betydelse. När mått, material och tätningsyta kontrolleras före återstart får du en renare överföring och färre avbrott i arbetet.
