Camlock eller Storz - rätt koppling för din slang

En koppling ska ansluta slangar, pumpar, tankar och ventiler utan läckage eller onödiga driftstopp. Frågan Camlock eller Storz avgörs främst av befintlig anslutning, medium, arbetsmiljö och hur ofta kopplingen ska öppnas.

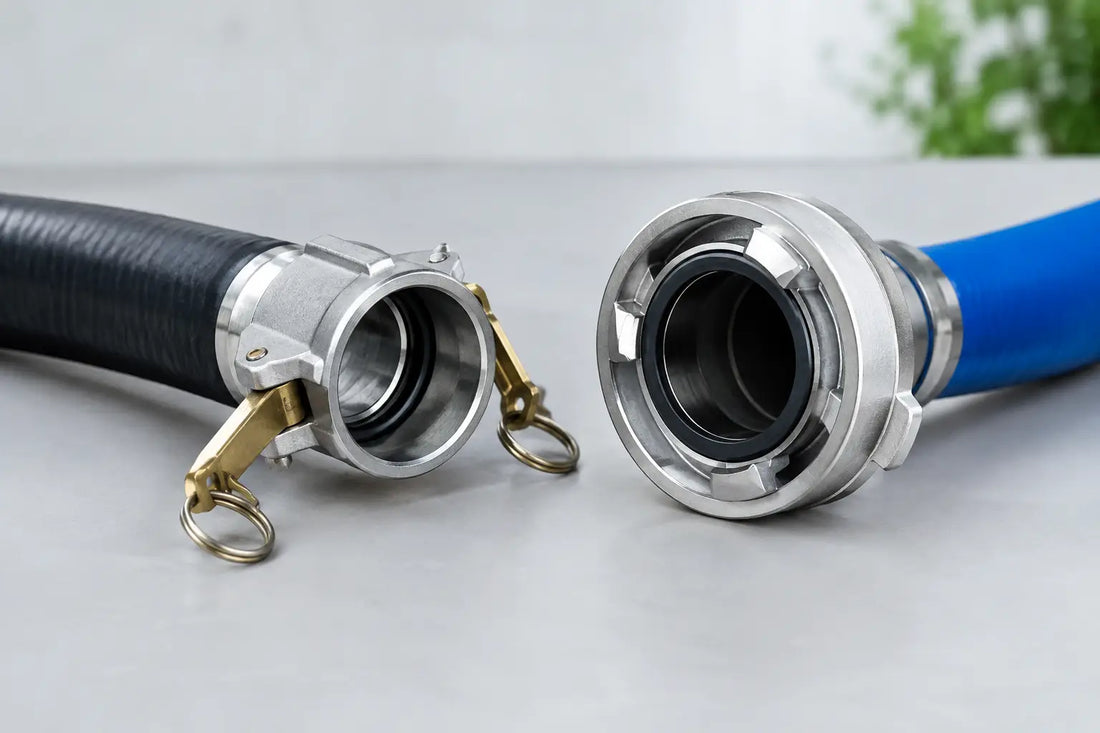

Camlock och Storz är båda snabbkopplingar för vätskor. De fyller dock olika behov. Camlock låses med två kamarmar mot en adapter. Storz har två likadana klackar och kopplas genom att halvorna trycks ihop och vrids. Ingen av typerna ersätter automatiskt den andra. De kräver rätt motdel eller en särskild övergång.

Översikt: Camlock eller Storz

Camlock, även kallad kamkoppling, används ofta där operatören behöver en tydlig koppling mellan slang, pump och tankanslutning. Systemet finns i flera utföranden, exempelvis typ A, B, C, D, E, F och DC. Bokstaven beskriver kombinationen av han- eller hondel, invändig eller utvändig gänga samt slanganslutning. En Camlock typ C har till exempel honkoppling med slangstos, medan typ E är en hankoppling med slangstos.

Storz är en symmetrisk koppling. Båda kopplingshalvorna har samma grundform. Det gör att du inte behöver skilja på han- och hondel vid anslutning. Storz förekommer ofta inom vattenhantering, spolning, bevattning, räddningstjänst och större slangdimensioner. Storleken anges vanligen med kopplingsavstånd, ofta kallat klokopplingsavstånd, och måste stämma exakt mellan delarna.

Valet handlar därför inte om vilken modell som är starkast i allmänhet. Välj den standard som passar utrustningen du redan har och den arbetsrutin du vill skapa. Ett system med enhetliga kopplingar förenklar reservdelar, minskar felkopplingar och gör service snabbare.

Praktiska fördelar

• Camlock ger snabb växling mellan komponenter. Kamarmarna ger ett tydligt mekaniskt lås. Det passar pumpkit, IBC-adaptrar, sugslangar och tappslangar där anslutningen öppnas regelbundet.
• Storz förenklar koppling i fält. Den symmetriska formen minskar risken att stå med fel halva av kopplingen. Det är praktiskt på långa slangar och vid vattenförsörjning där flera slangdelar sätts samman.
• Båda systemen kan ge god kontroll över läckagerisk. Rätt packning, rätt dimension och rena tätytor är viktigare än kopplingens namn.
• Camlock erbjuder många övergångar. Det finns vanligen kombinationer för slangstos, BSP-gänga, invändig gänga och utvändig gänga. Det underlättar vid anslutning till ventiler, pumpar och tankadaptrar.
• Storz är lätt att standardisera i större vattenflöden. När slangar och anslutningar har samma Storz-dimension blir hanteringen enkel mellan fordon, pumpar och vattenuttag.

Undvik att välja endast efter nominell slangdiameter. En 50 mm slang innebär inte automatiskt att varje 50 mm-koppling passar. Kontrollera alltid kopplingstyp, faktisk anslutningsdimension, gängstandard och packningens utförande.

Funktioner och specifikationer

Camlock och Storz finns i flera material. Valet påverkar vikt, korrosionsmotstånd, temperaturtålighet och lämplighet för mediet. Aluminium används ofta för vatten och allmän vätskehantering. Rostfritt stål kan vara aktuellt vid högre krav på korrosion eller rengöring. Mässing används i vissa anslutningar, medan polypropen och andra plaster kan passa för vissa kemiska medier.

Kontrollera alltid kemisk kompatibilitet och eventuella nödvändiga godkännanden innan kopplingen används med kemikalier eller livsmedel. Materialet i själva kopplingen räcker inte som bedömning. Packningen kan vara den begränsande delen.

Viktiga specifikationer att kontrollera före köp är:

• Kopplingstyp: Camlock typ A, B, C, D, E, F eller DC, alternativt Storz med rätt kopplingsavstånd.
• Dimension: slangens innerdiameter i mm, kopplingens DN samt eventuell tumstorlek. Kontrollera att slangstos och slang passar tillsammans.
• Gänga: BSP, NPT eller tankgänga som S60x6, S75x6 eller S100x8. Gängor med samma diameter kan ändå ha olika stigning.
• Material: aluminium, rostfritt stål, mässing, polypropen eller annat angivet material.
• Packning: exempelvis NBR, EPDM, FKM eller PTFE beroende på medium, temperatur och kemisk exponering.
• Tryck och temperatur: angivet arbetstryck i bar och tillåtet temperaturområde i °C för just koppling, packning och slang.

Använd inte ett högre systemtryck än den komponent med lägst tillåtet tryck. En koppling kan ha en hög tryckklass, medan slang, slangklämma eller ventil sätter den verkliga gränsen. Vakuumdrift kräver också kontroll. Alla slangar och kopplingar är inte avsedda för sugledning, även om de fungerar på trycksidan.

Användningsområden i verklig drift

I verkstadsmiljö används Camlock ofta för att ansluta en pump till en dunk, fat eller IBC-behållare. En adapter på tankens utlopp kan kombineras med ventil, Camlock-handel och slangstos. Det gör att en slang kan flyttas mellan olika medier eller arbetsstationer, förutsatt att rengöring och materialkompatibilitet hanteras korrekt.

För lantbruk passar Camlock väl vid överföring av vatten, flytande gödselmedel eller andra godkända vätskor mellan tank, pump och sprututrustning. Här är det särskilt viktigt att kontrollera packningens lämplighet. En standardpackning som fungerar för vatten är inte automatiskt rätt för gödselmedel, olja eller kemikalier.

Storz används ofta där vatten ska flyttas snabbt över större avstånd. Exempel är bevattning, byggarbetsplatser, rengöring, dammbekämpning och tillfällig vattenförsörjning. Den symmetriska anslutningen sparar tid när flera slanglängder kopplas i följd. För högre flöden måste även pumpkapacitet, slangdimension och böjradie dimensioneras rätt. En för liten slang kan begränsa flödet även om kopplingen är stor.

För servicefordon kan båda systemen fungera. Camlock är ofta lämpligt när bilen har flera redskap med olika gängade anslutningar. Storz passar när fordonet ska ansluta till ett befintligt vattenbaserat slangsystem. Blanda inte systemen i onödan. Om övergång krävs, välj en tydlig och permanent märkt adapter för att undvika fel vid stressad drift.

Varken Camlock eller Storz ska antas vara lämplig för brandfarliga vätskor, aggressiva kemikalier, dricksvatten eller livsmedel enbart utifrån kopplingstyp. Kontrollera produktens material, packning, jordningsbehov och relevanta godkännanden. De är inte heller automatiskt avsedda för fast installerade bränslesystem eller bensinpumpslangar.

Välj rätt variant av Camlock eller Storz

Välj Camlock om du behöver ansluta slang till IBC-adapter, fatadapter, pump eller ventil med BSP-gänga. Systemet är också lämpligt när du vill kunna växla mellan slangar och utrustning med olika typer av gängade anslutningar. Välj rätt Camlock-typ utifrån motdelen, inte bara utifrån önskad slangstos.

Välj Storz om du bygger eller ansluter till ett enhetligt vattensystem med återkommande slangkopplingar. Det är ett praktiskt val när flera personer ska kunna koppla ihop slangar utan att leta efter han- och hondelar. Kontrollera Storz-måttet noga. Två kopplingar kan se lika ut men ha olika kopplingsavstånd och passar då inte ihop.

Välj aluminium när låg vikt är prioriterad och mediet är lämpligt för materialet. Välj rostfritt stål när miljön, rengöringskravet eller korrosionsrisken kräver det. Välj plast endast när både vätska, temperatur och mekanisk belastning är godkända för materialet. Undvik blandade material och okända packningar när kemikalier hanteras.

För en komplett anslutning behöver du ofta även rätt slang, slangklämmor, packningar och eventuellt en ventil eller pump. Kontrollera även tankens utlopp. IBC-behållare använder ofta S60x6, men andra tankgängor förekommer. Mät eller identifiera gängan innan du väljer adapter.

Säker montering börjar med rena kontaktytor. Kontrollera att packningen ligger plant och är fri från sprickor. Stäng av pumpen och avlasta trycket innan kopplingen öppnas. Vid kemikalier, oljor och andra riskmedier ska lämplig personlig skyddsutrustning användas. Vid brandfarliga vätskor kan jordning och antistatisk utrustning krävas enligt den aktuella riskbedömningen.

FAQ

Kan jag koppla Camlock direkt till Storz?

Nej, normalt krävs en övergångsadapter. Kontrollera både Camlock-typen och Storz-kopplingens dimension innan du beställer.

Är Camlock tät utan packning?

Nej. Camlock behöver en fungerande packning i honkopplingen för att täta korrekt. Byt packningen om den är hård, skadad eller kemiskt påverkad.

Vilken koppling passar för kemikalier?

Det beror på kemikalien, koncentrationen, temperaturen och drifttiden. Kontrollera kompatibiliteten för koppling, packning, slang och ventil som ett helt system.

Är Storz bättre för högt flöde?

Inte automatiskt. Storz används ofta i större dimensioner, men verkligt flöde i l/min styrs av pump, slangdiameter, längd, tryckfall och ventiler.

Börja med anslutningen som redan finns på tanken, pumpen eller slangen. När standard, dimension och medium är fastställda blir valet mellan Camlock och Storz betydligt säkrare.
