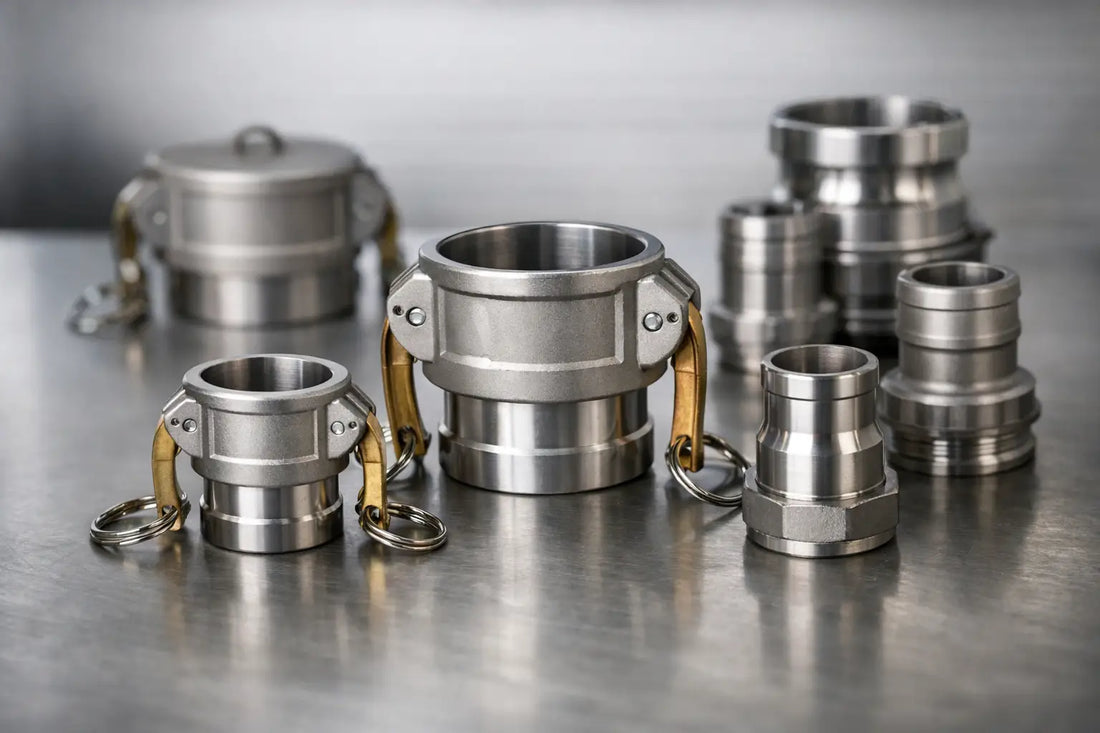

Camlock koppling storlekar som passar

En camlock-koppling är en snabbkoppling för vätskeöverföring. Den gör att du kan koppla ihop slang, pump, tank eller rör snabbt utan verktyg, men bara om storlek, typ och material stämmer.

Fel storlek ger inte bara dålig passform. Den kan också strypa flödet, skada packningen och orsaka läckage vid tryckväxlingar. Därför är en tydlig camlock koppling storlekar guide ofta det snabbaste sättet att undvika stillestånd.

Översikt över camlock koppling storlekar guide

Camlock finns normalt i nominella storlekar från 1/2 tum upp till 6 tum. I praktiken är 1 tum, 2 tum och 3 tum vanliga i verkstad, lantbruk, servicefordon, IBC-hantering och enklare processlinjer. Storleken avser kopplingens nominella anslutning, inte alltid exakt uppmätt ytterdiameter.

Det viktiga är att skilja på tre saker. Först camlock-storleken i tum eller DN. Sedan anslutningstypen på baksidan, till exempel slangstos eller BSP-gänga. Slutligen kopplingstypen, där typ A, B, C, D, E, F samt dammpropp och dammkåpa måste matcha motparten.

Kompatibilitet är central. En 2 tums camlock-hane passar med en 2 tums camlock-hona oavsett om baksidan är slangstos eller invändig gänga, förutsatt att standarden är samma. Däremot passar inte en 2 tums camlock automatiskt mot en 2 tums BSP-gänga utan rätt adapter.

För media gäller samma försiktighet som alltid. Camlock används ofta för vatten, diesel, oljor, glykol, spillvätskor och vissa kemikalier. Välj inte material på rutin. Verifiera kemisk kompatibilitet och eventuella krav på livsmedelsgodkännande för din applikation.

Praktiska fördelar

• Snabb anslutning och frånkoppling utan verktyg.
• Tydliga standardstorlekar som förenklar byte mellan slangar och utrustning.
• Flera bakanslutningar, till exempel BSP, NPT eller slangstos, beroende på system.
• Lämplig för mobila och stationära överföringslösningar där driftstopp kostar tid.
• Enkel visuell kontroll av låsarmar, packning och passform före användning.

För driftmiljöer med återkommande kopplingar sparar camlock tid jämfört med gängade anslutningar. Samtidigt finns begränsningar. De är inte rätt val för alla fasta bränslesystem, höga vibrationer eller applikationer där en låst gängförbindelse krävs av standard eller säkerhetsskäl.

Funktioner och specifikationer

När du väljer storlek behöver du läsa både koppling och systemdata. Storleken ensam räcker inte.

• Vanliga storlekar: 1/2”, 3/4”, 1”, 1 1/4”, 1 1/2”, 2”, 3”, 4”, 5”, 6”
• Vanliga DN-mått: DN15, DN20, DN25, DN32, DN40, DN50, DN80, DN100, DN125, DN150
• Material: aluminium, rostfritt stål, polypropen, mässing
• Vanliga bakanslutningar: slangstos, BSP invändig, BSP utvändig
• Tätning: packning/O-ring i till exempel NBR, EPDM eller Viton beroende på media
• Tryckklass: varierar med storlek och material, kontrollera alltid produktdata i bar
• Temperatur: varierar med material och tätning, kontrollera alltid angiven arbetstemperatur i °C
• Flöde: påverkas av kopplingsstorlek, slangdimension, pumpkapacitet och vätskans viskositet, anges ofta i l/min på systemnivå

Aluminium är vanligt för vatten, diesel och allmän industriell användning där låg vikt är en fördel. Rostfritt stål väljs ofta för korrosiva miljöer eller där rengöring ställer högre krav. Polypropen används ofta för kemikaliehantering, men mekanisk tålighet och temperaturgräns kan vara lägre. Mässing förekommer i vissa installationer, men passar inte per automatik för alla medier.

Välj rätt packning samtidigt. En korrekt koppling med fel tätning läcker ändå. Om kopplingen ska användas med varierande media eller underhållas ofta är det klokt att även se över Seals & O-rings samt Hoses & accessories.

Vanliga storlekar och hur de används

1 tum, eller DN25, används ofta för mindre pumpar, tappning, serviceutrustning och lägre flöden. Den passar när du vill hålla slangpaketet lätt och hanterbart. Undvik 1 tum om du redan vet att flödet måste vara högt eller om vätskan är trögflytande.

2 tum, eller DN50, är en av de vanligaste storlekarna för IBC, överföringspumpar, jordbruk och allmän vätskehantering. Den ger en bra balans mellan flöde och hanterbarhet. Välj 2 tum om du vill ha en standardstorlek med bred tillgång på slang, ventiler och adaptrar.

3 tum, eller DN80, används när du behöver högre flöde och vill minska tryckfall i ledningen. Den är vanligare i mer stationära eller halvstationära system. Undvik 3 tum om utrustningen ska bäras ofta eller om resterande system ändå är strypt till 2 tum.

4 tum och större används främst där volymerna är stora, till exempel snabb fyllning eller tömning av tankar. Här blir vikt, platsbehov och kostnad tydligare faktorer. En större koppling förbättrar inte automatiskt resultatet om pump, ventil eller slangdimension längre fram begränsar systemet.

Användningsmiljöer i praktiken

I verkstad och underhåll är camlock vanligt på dieseltankar, spillvätskehantering och överföringspumpar. Här är 1 till 2 tum ofta tillräckligt. Fokus ligger på snabb anslutning, få läckpunkter och enkel reservdelshållning.

I lantbruk ses ofta 2 tum på vatten, gödselrelaterade vätskor och tanköverföring, men materialvalet blir avgörande. Kemikalier, rengöringsmedel och tillsatser kräver alltid kontroll av kompatibilitet. Välj inte aluminium eller standardpackning på antagande.

På servicefordon och mobila enheter är vikt och snabb hantering viktiga. Där passar mindre aluminiumkopplingar ofta bra, så länge de skyddas mot slag och hålls rena. Dammkåpa eller dammpropp minskar risken för smuts i systemet.

Vid IBC-lösningar kombineras camlock ofta med adaptrar, ventiler och slangar. Där behöver du först identifiera tankens anslutning, till exempel S60x6 eller annan gängstandard, och sedan bygga vidare till rätt camlock-storlek. Om du arbetar med sådana lösningar är det ofta effektivt att samordna Valves & taps, Pumps & pump kits och Camlock/Hose couplings i samma valprocess.

Välj rätt variant efter storlek och material

Börja med systemets smalaste punkt. Om pumpen har 1 tum utlopp och slangen är 1 tum blir en 2 tums camlock sällan meningsfull. Välj samma nominella dimension genom hela flödesvägen där det går, eller trappa upp och ned medvetet med rätt adaptrar.

Kontrollera sedan bakanslutningen. En camlock typ C med slangstos ska passa slangens invändiga diameter i mm eller tum. En typ A, D eller F behöver rätt gängtyp, ofta BSP. Förväxla inte BSP med NPT. De är inte direkt utbytbara.

Välj aluminium om du behöver låg vikt och arbetar med kompatibla medier som vatten, diesel eller oljor i normal miljö. Välj rostfritt om korrosionsrisken är högre eller rengöringskraven är tuffare. Välj polypropen om kemikalieresistens behövs och driftdata stödjer det. Undvik att välja material enbart efter pris om kopplingen används ofta eller i utsatt miljö.

Välj 1 tum om du prioriterar smidighet och måttliga flöden. Välj 2 tum om du vill ha en allround-dimension för tank, pump och slang. Välj 3 tum eller större om flödet är centralt och resten av systemet verkligen stödjer det. Undvik överdimensionering när ergonomi, vikt och kostnad spelar roll.

Glöm inte säkerheten. Kontrollera att låsarmarna är helt stängda, att packningen ligger rätt och att kopplingen inte belastas snett av slangens vikt. Vid brandfarliga vätskor eller miljöer med krav på avledning kan jordning eller antistatisk lösning behövas. Använd rätt PPE och kontrollera alltid läckage efter uppstart.

FAQ om camlock koppling storlekar guide

Hur vet jag vilken camlock-storlek jag har?

Mät inte bara ytterdiametern. Läs märkning om den finns och jämför både nominell tumstorlek, kopplingstyp och bakanslutning.

Passar 2 tum camlock till 2 tum slang direkt?

Bara om kopplingen har rätt slangstos för slangens invändiga diameter och om slangen kan klamras korrekt. Kontrollera även tryckklass och material.

Är större camlock alltid bättre för flödet?

Nej. Flödet begränsas av hela systemet, inklusive pump, ventiler, slanglängd och vätskans viskositet. En större koppling kan bli onödig.

Kan samma camlock användas för alla vätskor?

Nej. Material och tätning måste passa mediet. Verifiera kemisk kompatibilitet och eventuella godkännanden för din applikation.

Om du är osäker, börja med storlek, gängtyp och media innan du väljer modell. Det tar mindre tid än att byta fel koppling efter första läcktestet.
