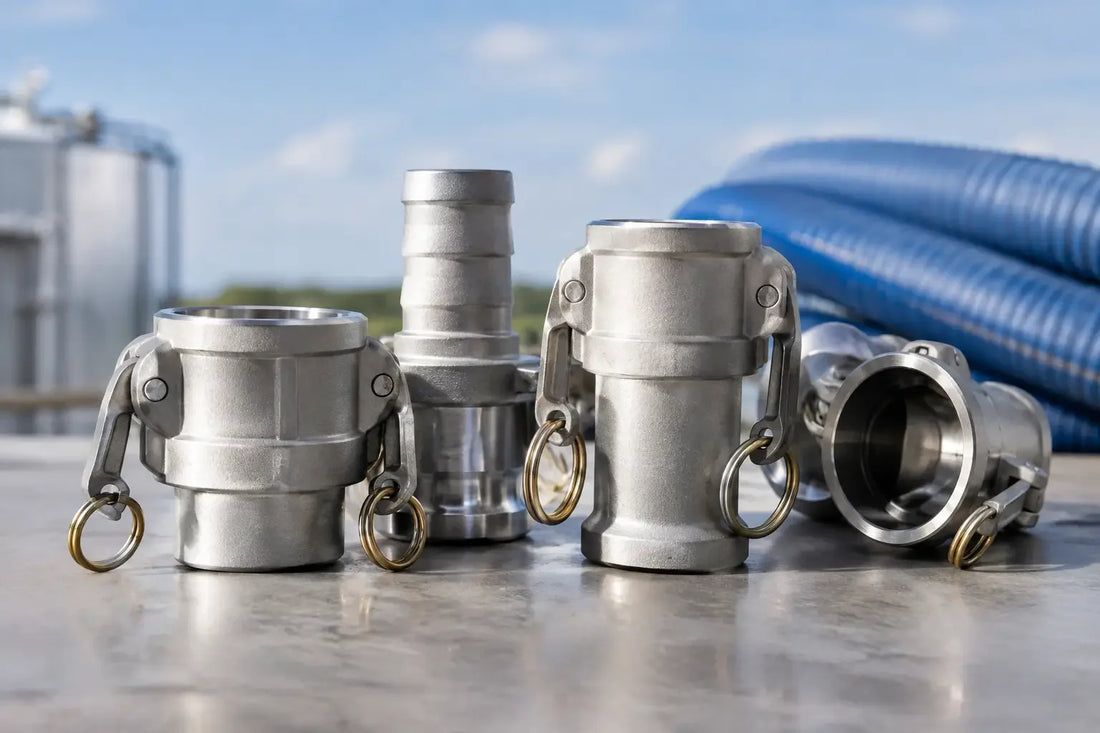

Camlock kopplingar för säker vätskeöverföring

Översikt

Camlock kopplingar är snabbkopplingar för slangar och rör som används vid överföring av vätskor. De kopplar samman två delar med handtag och en packning, så att operatören kan ansluta eller lossa en ledning utan verktyg.

Systemet kallas även kam- och spårkoppling. Hanhalvan har två kamarmar som dras ned över honhalvan. Armarna pressar då kopplingarna mot varandra och tätar mot packningen. Det ger en snabb anslutning för exempelvis vatten, oljor, kemikalier och vissa livsmedelsvätskor, men vätskan avgör alltid vilket material och vilken packning som kan användas.

Camlock kopplingar förekommer ofta i tumdimensioner, till exempel 1/2, 3/4, 1, 1 1/2, 2, 3 och 4 tum. De kan ha slanganslutning, invändig eller utvändig BSP-gänga, flänsanslutning eller dammskydd. Kontrollera alltid både kopplingstypen och anslutningen på den befintliga slangen, ventilen eller adaptern. En 2-tums camlock passar inte automatiskt på en 2-tums BSP-gänga utan rätt övergång.

För tankar och IBC-behållare behövs ofta en adapter mellan tankens gänga, exempelvis S60x6, S75x6 eller S100x8, och camlock-kopplingen. Anpassa hela kedjan från tankutlopp och ventil till slang, pump och munstycke. Rätt kombination minskar spill, felköp och driftstopp.

Praktiska fördelar med camlock kopplingar

• Snabb anslutning och frånkoppling vid återkommande fyllning, tömning och pumpning.
• Verktygsfri hantering när kopplingen har rätt dimension och en oskadad packning.
• Flera anslutningsformer gör det möjligt att koppla slangar, BSP-gängor, ventiler och tankadaptrar.
• Dammskydd kan hålla smuts borta från öppna ändar under transport och lagring.
• Standardiserade tumstorlekar förenklar byte av slangar och tillbehör mellan arbetsplatser.

Fördelarna gäller endast när systemet är rätt monterat. Camlock är främst en koppling för snabb hantering, inte en garanti för att en slangledning är lämplig för varje tryck, temperatur eller kemikalie. Undvik att välja koppling enbart efter ytterdiameter eller utseende.

Funktioner och specifikationer för camlock kopplingar

En camlock-lösning består normalt av en hona och en hane. Honan har kamarmar och packning. Hanen har ett spår som armarna låser runt. Typbeteckningar används för att beskriva anslutningen på respektive sida. Exempelvis används ofta typ A för hona med invändig gänga, typ B för hona med utvändig gänga, typ C för hona med slangstos och typ E för hane med slangstos. Kontrollera alltid produktens specifika typbeteckning före beställning.

• Dimension: vanliga nominella storlekar anges i tum. Kontrollera även slangens innerdiameter i mm och gängans standard, exempelvis BSP.
• Material: aluminium, rostfritt stål, mässing och polypropen används för olika driftmiljöer. Materialet ska passa mediet och den yttre miljön.
• Packning: EPDM, NBR, FKM/Viton och PTFE-baserade lösningar har olika egenskaper. Packningen är ofta den del som avgör kemisk kompatibilitet.
• Temperatur: tillåtet temperaturintervall ska anges i °C för den aktuella kopplingen och packningen. Hög temperatur kan förändra både tätning och trycktålighet.
• Tryck och vakuum: kontrollera tillåtet arbetstryck i bar och eventuell vakuumklassning för hela systemet. Slang, klämmor, ventil och pump ska tåla samma eller högre belastning.
• Flöde: flöde i l/min påverkas av dimension, slanglängd, vätskans viskositet, pump och höjdskillnad. En större koppling ger inte alltid högre verkligt flöde.
• Mått: jämför slangstosens dimension i mm med slangens innerdiameter. En felaktig stos kan ge dålig tätning även med rätt camlock-storlek.

Aluminium är vanligt när låg vikt är viktig. Rostfritt stål passar ofta i krävande miljöer, men kemisk lämplighet måste ändå bekräftas. Polypropen kan vara ett praktiskt val för vissa kemikalier, men är inte rätt för alla lösningsmedel, temperaturer eller mekaniska belastningar. Kontrollera kemisk kompatibilitet och eventuella nödvändiga godkännanden.

Användningsområden i verkliga arbetsmiljöer

På en lantbruksfastighet kan camlock användas mellan vattenbehållare, pump och bevattningsslang. Där är snabb anslutning värdefull när utrustning flyttas mellan fält, tankar och servicepunkter. Vid gödsel, växtskyddsmedel eller andra kemikalier måste dock både slang, packning och kopplingsmaterial vara dokumenterat lämpliga för mediet.

I verkstaden används kopplingarna ofta för spillolja, smörjoljor, kylvätska eller vatten. De förenklar anslutning av slangar till fat, uppsamlingskärl och mobila pumpar. Undvik blandning av medier i samma slangsystem om rengöring och märkning inte är tydligt hanterade. Rester i kopplingar och slangar kan orsaka kontaminering.

För fastighetsskötsel och industriell drift är camlock användbart vid tillfällig pumpning från IBC, tank eller sump. En ventil eller kran nära tankutloppet ger bättre kontroll om slangen behöver bytas. Kombinera vid behov med produktgrupper som Ventiler/kranar, Pumpar & pump kit och Slang & tillbehör för att bygga ett komplett flöde.

Vid överföring av bränsle krävs särskild försiktighet. Använd inte en vanlig camlock-lösning för bensinpumpslang eller fasta bränslesystem om den inte uttryckligen är avsedd och godkänd för applikationen. För brandfarliga vätskor behöver hela systemet bedömas, inklusive slang, pump, jordning, potentialutjämning och lokala säkerhetskrav.

Välj rätt variant av camlock kopplingar

Börja med anslutningspunkten, inte med kopplingen. Mät eller läs av tankens gänga, ventilens anslutning och slangens innerdiameter. En IBC med S60x6-utlopp behöver vanligen en IBC-adapter innan du kan ansluta en camlock-koppling. Har du BSP-gänga på pumpen väljer du i stället en camlock-typ med rätt BSP-anslutning eller en separat gängadapter.

Välj slangstos om kopplingen ska monteras direkt på slang. Stosen ska matcha slangens innerdiameter i mm och säkras med lämplig slangklämma. Välj gängad variant om kopplingen ska anslutas till ventil, pump eller rördel. Kontrollera om gängan är invändig eller utvändig och om den är BSP. Försök inte täta en fel gängstandard med extra gängtätning.

Välj aluminium om låg vikt och vanlig vätskehantering är huvudkravet, förutsatt att mediet är kompatibelt. Välj rostfritt stål om miljön, rengöringskraven eller mediet kräver det. Välj polypropen när dess kemiska egenskaper passar applikationen och belastningen är rimlig. Undvik materialval baserat på färg eller pris. Packningen måste också fungera med vätskan.

Välj dammkåpa eller dammplugg för ändar som ofta ligger öppna under transport. De skyddar främst mot smuts och oavsiktligt läckage från en frånkopplad ände. De ersätter inte en avstängningsventil när en tank eller slangledning måste hållas säker under tryck.

Inspektera packningen vid varje återkommande anslutning. Byt den om den är sprucken, svullen, hård, platt eller skadad. Smörj inte packningen med ett medel som saknar bekräftad kompatibilitet med vätskan. Håll tätytorna rena och stäng båda kamarmarna helt. En arm som inte låser korrekt kan ge läckage eller lossna under drift.

Använd personlig skyddsutrustning när mediet kräver det. Vid brandfarliga vätskor ska utrustningen jordas och potentialutjämnas enligt er arbetsrutin. Tryckavlasta alltid ledningen före frånkoppling. Öppna aldrig en camlock med kvarvarande tryck, även om armarna ser lätta att lossa ut.

FAQ

Är alla camlock kopplingar kompatibla med varandra?

Kopplingar med samma nominella camlock-storlek och kompatibel standard kan normalt anslutas mekaniskt. Material, packning, tryckklassning och anslutningstyp kan ändå skilja sig. Verifiera därför hela specifikationen.

Behöver jag gängtätning på BSP-anslutningen?

Det beror på gängans konstruktion och den anslutna delen. Gängtätning används ofta på koniska eller otätande gängor, medan vissa anslutningar tätar med packning. Följ specifikationen för ventilen, adaptern eller kopplingen.

Kan jag använda samma koppling för vatten och kemikalier?

Inte utan kontroll och rengöringsrutin. Vatten, oljor och kemikalier kan kräva olika packningar och material. Kontaminering kan också göra en tidigare använd slang olämplig för en ny vätska.

Varför läcker en korrekt dimensionerad camlock?

Vanliga orsaker är sliten packning, smuts på tätytan, ofullständigt stängda kamarmar, fel packningsmaterial eller en slang som inte sitter rätt på slangsockeln. Kontrollera även att kopplingen inte belastas av vridning eller drag från slangen.

En korrekt vald camlock-koppling sparar tid först när hela anslutningen är genomtänkt. Dokumentera dimension, gänga, material och packning på varje återkommande slangledning, så blir nästa byte säkrare och snabbare.
