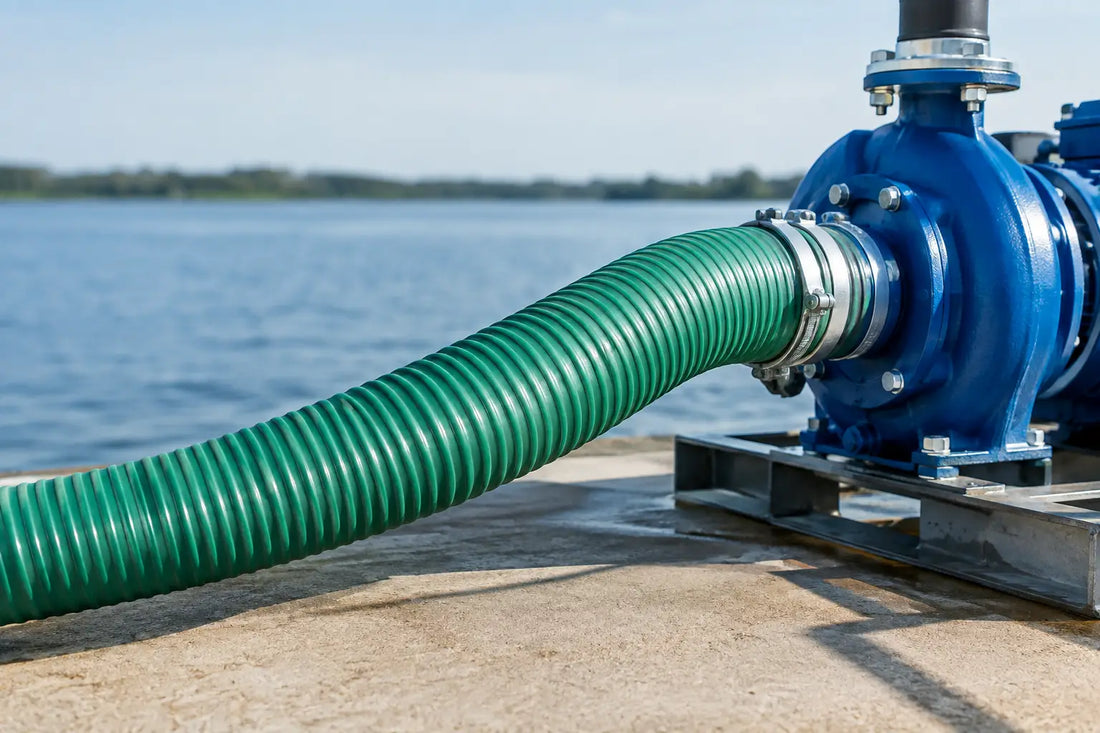

Så ska du dimensionera sugslang för pumpar

Översikt: dimensionera sugslang för pumpar

Att dimensionera sugslang för pumpar handlar om mer än att välja en slang som passar på pumpanslutningen. Sugslangen ska leda vätskan till pumpen utan att kollapsa, släppa in luft eller skapa ett onödigt stort tryckfall. Fel dimension ger ofta låg kapacitet, ojämnt flöde och ökad risk för kavitation.

På sugsidan arbetar pumpen med undertryck. Atmosfärstrycket pressar då vätskan upp i slangen mot pumpen. Därför ställs andra krav än på en vanlig tryckslang. Sugslangen behöver vara vakuumtålig, normalt förstärkt med spiral eller annan armering, och ha täta anslutningar hela vägen från bottenventil eller sil till pumpens inlopp.

Utgå alltid från pumpens angivna inloppsdimension, önskat flöde i l/min, vätskans egenskaper och sugsträckans längd. Kontrollera också hur slangen ska kopplas: exempelvis med BSP-gänga, slangnippel, kamkoppling eller annan typ av slangkoppling. En adapter får inte skapa en snävare passage än systemet i övrigt.

Sugslangar används för vatten, oljor, diesel och vissa kemikalier när slangmaterialet är avsett för mediet. Kontrollera kemisk kompatibilitet och eventuella nödvändiga godkännanden före användning. En generell sugslang är inte automatiskt lämplig för livsmedel, lösningsmedel, koncentrerade kemikalier eller brandfarliga vätskor.

Praktiska fördelar med rätt dimensionerad sugslang

• Pumpen får ett stabilare tillflöde och kan lättare nå sitt avsedda flöde i l/min.
• Risken minskar för kavitation, vibrationer och slitage på pumphjul, membran eller tätningar.
• En styv, vakuumtålig slang behåller sin innerdiameter även när pumpen arbetar hårt.
• Rätt kopplingar och packningar minskar risken för luftläckage och vätskespill.
• En kortare och rakare sugväg förenklar primning och minskar driftstopp.

Kavitation uppstår när trycket vid pumpens inlopp blir så lågt att vätskan bildar ångbubblor. När bubblorna kollapsar längre in i pumpen kan det ge oljud, sämre kapacitet och skador. För lång slang, för liten innerdiameter, hög vätsketemperatur eller igensatt sil kan alla bidra till problemet.

Egenskaper och specifikationer att kontrollera

Sugslangens innerdiameter är den viktigaste dimensionsuppgiften. Det är den fria öppningen som avgör hur stort motstånd vätskan möter. Ytterdiameter i mm är främst relevant för klämmor, genomföringar och fysisk montering.

• Innerdiameter: ska normalt motsvara pumpens inlopp eller vara större. Vanliga storlekar anges i mm, tum eller DN.
• Längd: välj minsta praktiska längd. Varje extra meter ökar friktionsförlusten och försvårar sugningen.
• Vakuumklassning: slangen ska vara märkt för vakuum eller undertryck. Kontrollera tillverkarens angivna vakuumvärde i bar.
• Tryckklassning: behövs även om samma slang kan användas på trycksidan. Blanda inte ihop positivt tryck med vakuumtålighet.
• Material: PVC, gummi, EPDM, NBR eller annat material väljs efter vätska, temperatur och miljö.
• Temperatur: kontrollera tillåtet intervall i °C för både slang och packningar. Kall vätska kan göra vissa material styvare.
• Anslutning: kontrollera gängtyp, exempelvis BSP, nominell storlek DN och kopplingstyp. BSP och andra gängstandarder är inte alltid utbytbara.
• Armering: spiral eller invändig förstärkning motverkar att slangen sugs ihop.

En 1-tums pumpanslutning betyder inte alltid att alla 1-tumsdelar passar direkt. Gängan kan vara invändig eller utvändig, avvika i standard eller kräva en slangnippel med rätt slangdimension. Mät anslutningen och jämför med produktens angivna mått innan beställning.

Packningen är lika viktig som slangen. På sugsidan kan en mycket liten otäthet dra in luft utan att det syns någon vätska på utsidan. Välj därför packningsmaterial efter mediet och kontrollera att kopplingen dras jämnt. Undvik att täta en dåligt passande anslutning med flera lager tejp som ersättning för rätt komponenter.

Användning i verkliga miljöer

I lantbruk används sugslang ofta mellan tank, damm eller IBC-behållare och en bevattnings-, dränerings- eller överföringspump. Här är låg vikt och snabb koppling ofta viktigt, men slangen måste ändå klara vakuum när vattennivån sjunker eller silen blir delvis blockerad.

I verkstad och på servicefordon kan pumpen användas för spillolja, diesel eller kylvätska. Välj då en slang vars material och packningar är verifierade för den aktuella vätskan. Undvik en standard-PVC-slang om den inte uttryckligen är avsedd för oljan eller kemikalien i fråga.

Vid tömning av IBC-behållare är anslutningen mellan behållarens ventil, adapter och sugslang central. IBC-system använder ofta gängor som S60x6, S75x6 eller S100x8. Dessa är behållaranslutningar och ska inte förväxlas med pumpens BSP-gänga. Rätt IBC-adapter, ventil och slangnippel ger en tät och kontrollerad lösning.

För byggarbetsplatser och fastighetsskötsel används sugslang ofta till smutsvatten. Välj då en modell med lämplig slitstyrka och använd sil eller bottenventil för att stoppa större partiklar. En sil skyddar pumpen, men den måste ha tillräckligt stor fri yta. En för liten eller igensatt sil stryper flödet.

Välj rätt storlek och material

Välj en sugslang med samma eller större innerdiameter än pumpens inlopp. Om pumpen har DN 25 eller 1 tum på sugsidan är en slang med mindre fri öppning normalt fel val. En reducering direkt vid inloppet kan begränsa flödet även om resten av slangen är större.

Välj större diameter om du behöver lång sugledning, högre flöde eller hanterar trögflytande vätskor. En grövre slang minskar flödeshastigheten och friktionen. Nackdelen är högre vikt, större böjradie och ofta dyrare kopplingar. För en kort sugväg med måttligt flöde kan en mindre dimension fungera bättre praktiskt, förutsatt att den följer pumpens krav.

Undvik skarpa böjar, klämda slangpartier och onödiga T-kopplingar på sugsidan. Placera pumpen så nära vätskekällan som arbetet tillåter. Den teoretiska sughöjden för vatten begränsas av atmosfärstrycket, men i verklig drift blir tillgänglig höjd lägre på grund av friktion, temperatur, höjd över havet och pumpens egenskaper. En kort och låg sugsträcka är därför säkrare än att försöka utnyttja maximal möjlig höjd.

Välj PVC när vikt, insyn i flödet och hanterbarhet är viktigast, men kontrollera temperatur- och medieresistens. Välj gummi eller annan flexibel elastomer när slangen ska tåla mer rörelse, kyla eller mekanisk påverkan. Välj inte material enbart efter färg eller pris. Kontrollera kemisk kompatibilitet och eventuella nödvändiga godkännanden.

Vid diesel, lösningsmedel eller andra brandfarliga vätskor ska hela systemet bedömas. Använd lämplig jordning och antistatiska komponenter där processen kräver det. Undvik öppna spillkällor, använd personlig skyddsutrustning och kontrollera att pump, slang, kopplingar och behållare är avsedda för vätskan.

Till sugslangen kan du normalt behöva matchande packningar, kamlock/slangkopplingar, ventiler/kranar samt komponenter från Pumpar & pump kit. Kontrollera alltid att den minsta fria passagen i kedjan inte begränsar pumpens inlopp.

FAQ

Ska sugslangen vara lika stor som pumpens inlopp?

Ja, som grundregel ska innerdiametern vara minst lika stor som pumpens inlopp. Större dimension kan vara lämplig vid lång slang, högre flöde eller trögflytande vätska.

Kan jag använda en vanlig trädgårdsslang som sugslang?

Nej, normalt inte. En vanlig trädgårdsslang saknar ofta vakuumförstärkning och kan plattas till när pumpen suger. Den är heller inte automatiskt lämplig för oljor, bränslen eller kemikalier.

Varför tappar pumpen flöde trots rätt slangdiameter?

Kontrollera luftläckage vid kopplingar, igensatt sil, för lång sugsträcka, skarpa böjar och för hög sughöjd. Kontrollera också att pumpen är primad och att bottenventilen håller tätt.

Behöver jag en bottenventil?

En bottenventil hjälper slangen att behålla vätska efter stopp och underlättar primning. Den ska ha rätt dimension och tillräckligt stor silarea för vätskans renhetsgrad.

Mät pumpens inlopp, kartlägg hela sugvägen och välj sedan slang, koppling och packning som ett sammanhängande system. Det ger färre läckage och en pump som arbetar inom rätt förutsättningar.
