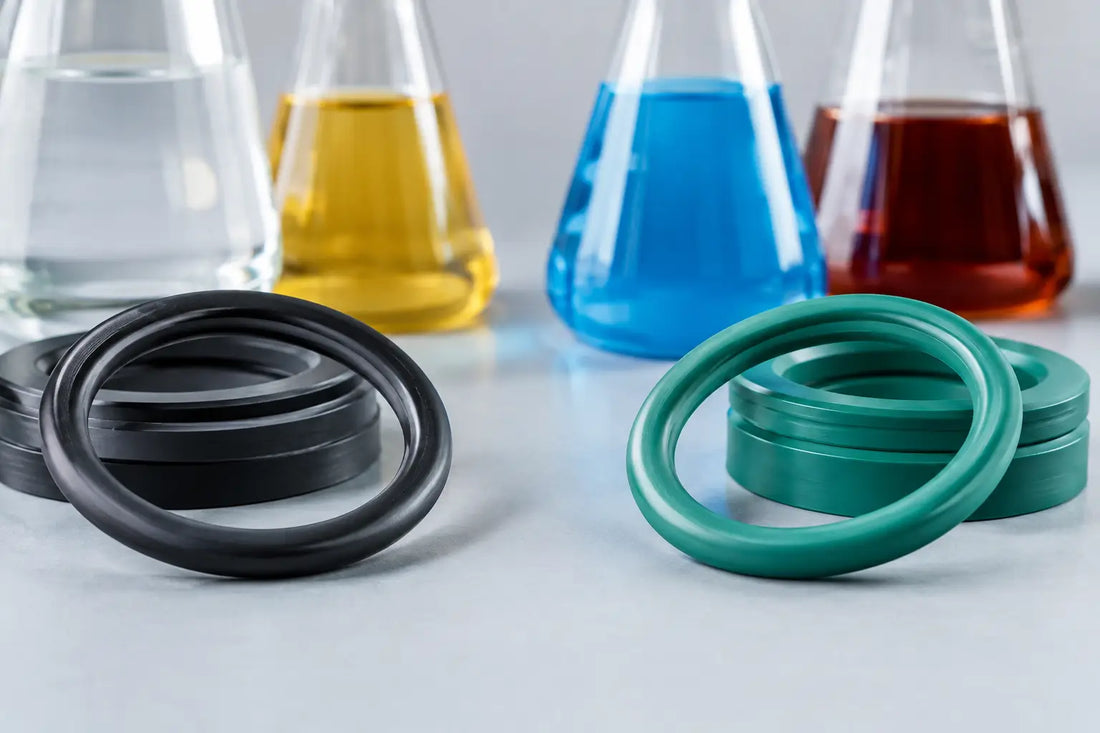

EPDM eller Viton - rätt tätning för din vätska

Översikt

EPDM eller Viton är ett materialval som avgör om en packning håller tätt, sväller eller snabbt blir hård och spricker. Båda är elastomerer, alltså gummimaterial, som används i ventiler, IBC-adaptrar, kopplingar, pumpar och slanganslutningar för att täta mellan två ytor.

EPDM är ofta rätt val för vatten, varmt vatten, ånga och många vattenbaserade kemikalier. Viton är ett varumärkesnamn som ofta används för FKM, ett fluorerat gummi. FKM passar ofta bättre för mineraloljor, bränslen, kolväten och högre temperaturer. Materialet måste dock alltid bedömas mot den faktiska vätskan, koncentrationen, temperaturen och drifttiden.

En packning är liten, men den påverkar hela systemet. Fel material kan ge läckage vid en IBC-kran, luftinträngning på sugsidan av en pump eller spill när en slangkoppling öppnas. Det räcker inte att gängan passar. Tätningen måste också tåla mediet och belastningen.

Praktiska fördelar

• EPDM ger god funktion i vattenbaserade system och klarar väder, ozon och UV bättre än många oljebeständiga gummimaterial.
• Viton/FKM har hög kemikalie- och värmebeständighet mot många oljor, bränslen och lösningsmedel.
• Rätt packning minskar behovet av efterdragning, byten och sanering efter småläckage.
• Materialvalet kan förbättra driftsäkerheten i ventiler, kranar, pumpar och Kamlock/slangkopplingar.
• En korrekt dimensionerad packning skyddar både kopplingens tätytor och vätskan från yttre föroreningar.

För normal vattenhantering är EPDM ofta ett ekonomiskt och funktionellt val. För diesel, hydraulolja eller vissa lösningsmedel kan FKM vara mer lämpligt. Att välja Viton bara för att det tål hög värme är däremot inte alltid rätt. Materialet kan vara olämpligt för vissa polära lösningsmedel, heta vattenbaserade medier och ånga.

Funktioner och specifikationer

EPDM och FKM kan finnas i flera blandningar. Därför är temperaturvärden och kemisk resistens vägledande, inte en generell garanti för varje packning. Kontrollera alltid uppgifter från tillverkaren för den aktuella produkten och vätskan.

• EPDM: Syntetiskt gummi för vatten, varmt vatten, många utspädda syror och alkalier samt vissa vatten-glykolblandningar. Typiskt temperaturintervall är cirka -40 till +120 °C. Vissa kvaliteter klarar högre temperatur under begränsad tid.
• Viton/FKM: Fluorerat gummi för många mineraloljor, diesel, bensin, alifatiska och aromatiska kolväten samt flera lösningsmedel. Typiskt temperaturintervall är cirka -20 till +200 °C, beroende på kvalitet och exponeringstid.
• Tryck: En packning har ingen fristående universell tryckklass i bar. Tillåtet tryck styrs av ventil, adapter, koppling, fläns, klämkraft och systemets temperatur.
• Vakuum: Vid vakuumdrift måste packningen stödjas av rätt geometri. En mjuk eller felplacerad packning kan dras in i flödesvägen.
• Dimension: Packningen ska motsvara spår, plan tätning eller anslutningsstandard. För IBC-anslutningar kan det exempelvis vara S60x6, S75x6 eller S100x8. BSP-gängor kräver ofta en separat plan packning eller annan tätprincip.
• Hårdhet: Många industriella packningar ligger omkring 70 Shore A, men rätt hårdhet beror på tätyta, tryck och klämkraft.

EPDM ska normalt undvikas för petroleumprodukter som bensin, diesel, eldningsolja och mineralolja. Materialet kan svälla, mjukna eller förlora hållfasthet. FKM bör i stället bedömas försiktigt för heta vatten- och ångsystem samt för exempelvis ketoner, vissa etrar, aminer och låg-molekylära organiska syror. Kontrollera kemisk kompatibilitet och eventuella nödvändiga godkännanden innan installation.

Användningsområden i verklig drift

I en verkstad kan en FKM-packning vara ett rimligt val i en tappningsventil för hydraulolja eller diesel, förutsatt att ventilen och övriga komponenter är avsedda för mediet. Vid överföring från IBC till maskin eller tank behöver även slang, pump och kopplingar ha bekräftad kompatibilitet. En FKM-packning löser inte problemet om exempelvis slangens innerskikt är fel för bränslet.

På en lantbruksfastighet är EPDM vanligt i system för vatten, bevattning, rengöring och vissa gödnings- eller vattenbaserade vätskor. Vid hantering av flytande gödsel, växtskydd eller rengöringskemi varierar kraven stort. Koncentration, temperatur och blandning spelar roll. Utgå inte från att alla vattenbaserade produkter fungerar med EPDM utan kontroll.

I fastighetsdrift används EPDM ofta vid varmvatten, kylvatten och rengöringslösningar. Vid heta medier kan temperaturtoppar vara mer avgörande än normal drifttemperatur. En packning som fungerar vid 80 °C kan få kort livslängd om systemet regelbundet når 120 °C.

På servicefordon uppstår ofta problem vid snabba anslutningar och återkommande demontering. Smuts på tätytan, sned montering och överdragna kopplingar skadar packningen oavsett material. Håll reservpackningar tillsammans med Ventiler/kranar och Slang & tillbehör, men märk dem tydligt efter material och dimension.

Välj rätt: EPDM eller Viton

Börja med vätskan. Välj EPDM om systemet huvudsakligen hanterar vatten, varmt vatten, ånga inom packningens godkända temperaturgräns eller kompatibla vattenbaserade kemikalier. Undvik EPDM om vätskan innehåller mineralolja, diesel, bensin eller andra petroleumprodukter.

Välj Viton/FKM om du behöver tätning för många oljor, drivmedel, kolväten eller högre temperaturer. Undvik FKM om mediet innehåller ämnen där FKM normalt har begränsad resistens, eller om hetvatten och ånga är huvudapplikationen. Vid blandade vätskor, spillolja eller okända kemikalier bör du inte välja på materialnamn enbart. Begär säkerhetsdatablad och kontrollera kompatibiliteten för hela medieberörda systemet.

Bedöm sedan anslutningen. En EPDM-packning i rätt material men fel diameter kommer inte täta i en S60x6-adapter. Mät ytterdiameter, innerdiameter och tjocklek på den gamla packningen. Kontrollera också om tätningen sitter plant mot en anliggningsyta, i ett spår eller som del av en snabbkoppling. Gängtypen beskriver inte alltid packningens mått.

Vid BSP-anslutningar tätar koniska gängor och plana gängor på olika sätt. Använd inte gängtape där anslutningen ska tätas med en plan packning. Tape kan dessutom lossna och störa en ventil eller pump. Om du är osäker, identifiera både gängan och tätprincipen innan du väljer packning.

För bränslen och lösningsmedel ska du också se över säkerheten. Använd lämplig personlig skyddsutrustning, kontrollera läckage före drift och fånga upp spill med rätt spillkontroll. Jordning och potentialutjämning kan krävas när brandfarliga vätskor överförs. En FKM-packning gör inte i sig en anläggning antistatisk eller godkänd för brandfarlig vätska.

FAQ

Kan jag ersätta en EPDM-packning med Viton?

Ibland, men inte automatiskt. Viton/FKM kan vara bättre för olja och bränsle, men passformen, hårdheten och vätskans fullständiga kemi måste stämma. För vatten och ånga kan EPDM vara det mer lämpliga valet.

Är Viton alltid samma sak som FKM?

Viton är ett etablerat varumärke för fluorerade elastomerer. FKM är den generella materialbeteckningen. Olika FKM-kvaliteter kan ha olika egenskaper, så kontrollera alltid den specifika produktinformationen.

Varför läcker en ny packning trots rätt material?

Vanliga orsaker är fel dimension, skadad tätyta, smuts i spåret, sned montering eller för låg eller hög klämkraft. Kontrollera även att adapter, ventil och packning är avsedda för samma anslutningsstandard.

Kan samma packning användas till både vatten och diesel?

Det bör du inte utgå från. EPDM fungerar normalt inte med diesel, medan FKM ofta fungerar bättre. Kontrollera alltid kemisk kompatibilitet, temperatur och eventuella krav på godkännanden.

Den säkraste vägen till en tät anslutning är att identifiera vätskan först, sedan anslutningsstandarden och sist packningens exakta mått. Det minskar risken för ett litet materialfel som stoppar hela flödet.
