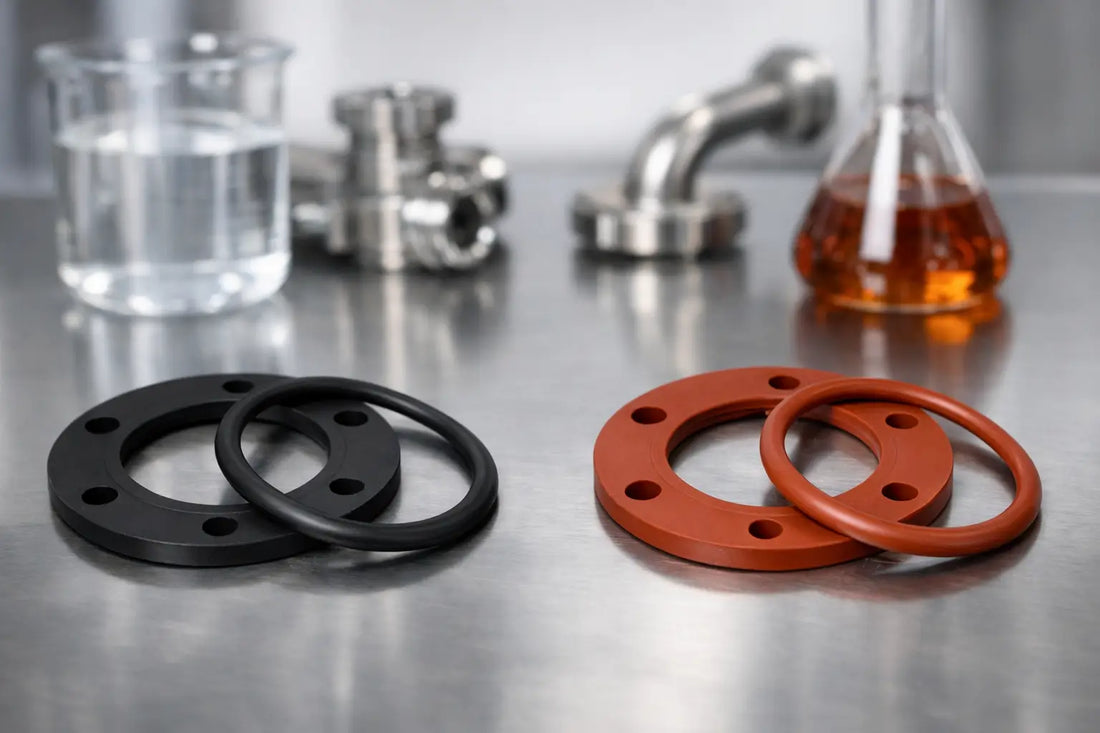

EPDM eller Viton-packning - rätt val för vätskan

Översikt: EPDM eller Viton-packning

En packning av EPDM eller Viton tätar mellan två ytor och hindrar vätska, gas eller ånga från att läcka ut. Frågan epdm eller viton packning avgörs främst av vilket medium som ska passera, arbetstemperaturen och hur anslutningen belastas.

EPDM och Viton är båda elastomerer, alltså gummimaterial som komprimeras när en koppling, ventil eller adapter dras åt. De kan se liknande ut, men deras kemiska egenskaper skiljer sig tydligt. Fel material kan svälla, hårdna, spricka eller förlora tätheten. Resultatet blir ofta dropp, driftstopp och onödigt spill.

EPDM används ofta till vatten, glykol och många vattenbaserade vätskor. Materialet fungerar också ofta väl mot flera syror och alkalier, men den faktiska kompatibiliteten beror på koncentration och temperatur. Viton är ett handelsnamn som normalt används för fluorelastomer, ofta förkortat FKM. FKM/Viton väljs ofta för oljor, bränslen och flera lösningsmedel där EPDM inte är lämpligt.

Packningen måste även passa anslutningen. En IBC-adapter med S60x6-gänga behöver rätt dimension och packningsprofil för just adapter och ventil. Detsamma gäller BSP-gängor, kamlock/slangkopplingar och ventiler/kranar. En kemiskt rätt packning tätar inte om den har fel innerdiameter, ytterdiameter eller tjocklek.

Praktiska fördelar

Rätt packningsmaterial gör vätskehanteringen enklare och minskar risken för läckage vid påfyllning, tappning och pumpning.

• EPDM passar ofta för vatten, regnvatten, processvatten, glykolblandningar och vissa vattenbaserade kemikalier.
• Viton/FKM passar ofta för mineraloljor, diesel, bensin och andra petroleumrelaterade medier där EPDM normalt bör undvikas.
• En korrekt dimensionerad packning hjälper adaptrar, kopplingar och kranar att täta utan att överdriven åtdragning krävs.
• Rätt material minskar behovet av att byta svällda, spröda eller deformerade tätningar.
• En separat packning kan vara en enkel serviceåtgärd när en IBC-ventil eller slanganslutning börjar droppa.

Kemisk resistens är inte samma sak som godkännande för livsmedel, dricksvatten eller farligt gods. Kontrollera kemisk kompatibilitet och eventuella nödvändiga godkännanden innan packningen används i sådana system.

Egenskaper och specifikationer för EPDM och Viton

Materialets uppgivna temperaturgräns är bara en del av bedömningen. Temperatur, kontaktid, vätskans koncentration, tryck och packningens utformning påverkar livslängden. Följ alltid specifikationen för den aktuella produkten och installationen.

• EPDM: Syntetiskt gummi med god flexibilitet i vattenbaserade användningar. Typiskt temperaturområde är cirka -40 till +120 °C, men vissa blandningar kan vara avsedda för andra intervall.
• Viton/FKM: Fluorelastomer med hög kemisk och termisk tålighet i många olje- och bränsleapplikationer. Typiskt temperaturområde är cirka -20 till +200 °C, beroende på blandning.
• Tryck: En lös packning har inget eget generellt arbetstryck i bar. Tillåtet tryck bestäms av ventil, adapter, fläns, slangkoppling och korrekt montering.
• Dimension: Kontrollera innerdiameter, ytterdiameter och tjocklek i mm. För profilpackningar behöver även läpp, spår och anliggningsyta stämma.
• Anslutning: Ange alltid standard och storlek, till exempel S60x6, S75x6, S100x8, BSP eller DN, när packning väljs till IBC-adapter eller ventil.

EPDM bör normalt undvikas för bensin, diesel, mineralolja och andra petroleumprodukter. Materialet kan svälla och förlora hållfasthet. Viton/FKM är inte ett universalmaterial heller. Det kan vara olämpligt för exempelvis varm ånga, vissa ketoner, aminer och starkt basiska medier. Bedöm därför alltid den exakta vätskan, inte bara en bred kategori som "kemikalie" eller "lösningsmedel".

Svart färg säger inte säkert vilket material packningen består av. Kontrollera produktbeskrivning, märkning eller dokumentation. Att gissa utifrån färg eller känsla är inte tillräckligt vid kemikaliehantering.

Användningsområden i verklig drift

I verkstad och servicefordon används Viton/FKM ofta där diesel, hydraulolja, motorolja eller avfettningsmedel ska överföras genom ventiler, pumpar och slanganslutningar. Vid tankning och oljehantering behöver även slangmaterial, kopplingar och pumptätningar tåla mediet. En Viton-packning löser inte problemet om resten av systemet har olämpliga komponenter.

Inom fastighetsskötsel, lantbruk och bevattning är EPDM ofta relevant för vatten, gödselvatten och glykolbaserade system. EPDM kan också vara ett praktiskt val vid IBC-lösningar för regnvatten eller processvatten. För flytande gödsel, rengöringsmedel eller andra blandningar ska kompatibiliteten dock verifieras mot produktens säkerhetsdatablad och kemikalietabell.

Vid tappning från IBC är packningen en liten del med stor påverkan. En packning mellan IBC-ventil och adapter ska passa ventilens anslutning och ligga plant mot tätytan. Om adaptern har S60x6-gänga betyder det inte automatiskt att alla S60x6-packningar passar. Konstruktionen kan skilja mellan adaptrar, lock och kranar.

För vattenbaserade vätskor kan EPDM fungera väl i många ventiler/kranar och slang & tillbehör. För oljor och bränslen krävs ofta Viton/FKM eller ett annat dokumenterat kompatibelt material. Undvik att använda en okänd reservpackning i en bränsle- eller kemikalieanslutning bara för att dimensionen stämmer.

Välj rätt variant för anslutning och medium

Börja med mediet. Välj EPDM om du hanterar vatten, glykol eller ett vattenbaserat medium där EPDM uttryckligen är kompatibelt. Välj Viton/FKM om du hanterar mineralolja, diesel eller bensin och packningen är specificerad för den aktuella vätskan. Undvik EPDM vid petroleumprodukter. Undvik Viton/FKM när tillverkaren anger begränsningar för ditt medium, särskilt vid varm ånga eller starkt basiska vätskor.

Kontrollera sedan anslutningen. Mät den gamla packningen med skjutmått om artikelnummer saknas. Notera innerdiameter, ytterdiameter och tjocklek i mm. Kontrollera även om packningen är plan, konisk, O-ringsformad eller har en särskild profil. En plan bricka ersätter inte alltid en formgjuten ventilpackning.

Se även över gängan och tätningsprincipen. BSP-gängor kan täta med packning mot en plan yta, men vissa anslutningar tätar i gängan eller med en O-ring i ett spår. S60x6, S75x6 och S100x8 beskriver gängans storlek och stigning, inte automatiskt packningens mått. Matcha alltid packningen med den specifika adaptern eller ventilen.

Vid återmontering ska tätytorna vara rena. Ta bort rester av gammalt gummi, smuts och kristalliserade kemikalier utan att skada plasten eller metallen. Dra åt jämnt. För hård åtdragning kan pressa ut packningen, deformera plastgängor eller skapa en sned belastning som läcker senare.

Vid brandfarliga vätskor räcker inte rätt packning för säker drift. Använd lämplig personlig skyddsutrustning, fånga upp spill och följ gällande rutiner för jordning och antistatisk hantering. Kontrollera alltid systemet för läckage innan överföring startar.

FAQ

Är Viton och FKM samma material?

Viton är ett etablerat handelsnamn för fluorelastomerer. FKM är den vanliga materialbeteckningen. Egenskaperna kan ändå skilja mellan olika FKM-blandningar, så kontrollera alltid produktens specifikation.

Kan EPDM användas till diesel?

Normalt nej. Diesel och andra petroleumprodukter kan få EPDM att svälla och försämra tätningen. Välj i stället en dokumenterat kompatibel Viton/FKM-packning eller annat angivet material.

Vilken packning behövs till en IBC-adapter?

Det beror på adaptertyp, gänga och tätyta. Kontrollera om anslutningen är S60x6, S75x6 eller S100x8 och jämför packningens mått och profil med adapterns konstruktion.

Varför läcker en ny packning?

Vanliga orsaker är fel dimension, sned montering, skadad tätyta eller ett material som reagerar med vätskan. Kontrollera även att kopplingen inte är sprucken eller överdrivet åtdragen.

En packning kostar lite jämfört med följderna av ett spill. Dokumentera därför medium, anslutning och material när systemet byggs eller servas. Då går nästa byte snabbare och risken för felval minskar.
