Exempel på camlock i lantbruk för rätt flöde

En koppling som lossnar vid pumpen kan stoppa både bevattning och utfodring. Exempel på camlock i lantbruk visar varför denna snabbkoppling ofta används mellan tank, slang, pump och redskap. Camlock, även kallad kamlock, kopplar ihop två delar med handtag som låser kopplingen mot en packning. Det ger snabb montering utan verktyg och underlättar när samma utrustning används på flera platser.

Översikt över camlock i lantbruk

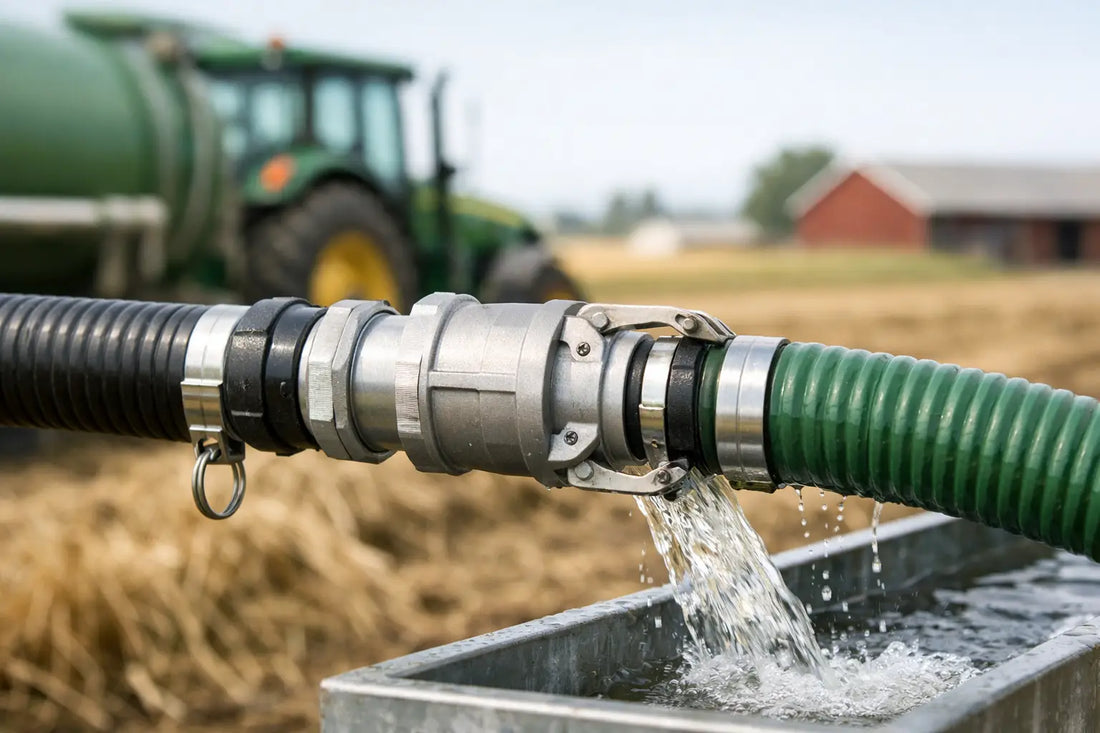

Camlock är en mekanisk snabbkoppling för slangar och röranslutningar. Ena halvan har två låsarmar och den andra har ett spår som armarna griper runt. När handtagen fälls ned pressas packningen ihop och skapar tätning. Kopplingen är praktisk där slangar ska anslutas och kopplas loss ofta, exempelvis vid mobila tankar eller tillfällig bevattning.

I lantbruket används camlock främst för vatten, flytande gödsel, vissa foderrelaterade vätskor, diesel i flyttbara system och processvatten. Den faktiska lämpligheten avgörs alltid av vätskan, temperaturen, packningsmaterialet och produktens angivna tryckklass. Kontrollera kemisk kompatibilitet och eventuella nödvändiga godkännanden innan kopplingen används med växtskyddsmedel, koncentrerade kemikalier, livsmedel eller dricksvatten.

Camlock är inte en universallösning för alla anslutningar. Den ersätter inte en godkänd koppling för fast bränslesystem, och den ska inte användas som standardanslutning för slang vid bensinpump. Vid vakuumdrift, höga tryck, varma vätskor eller risk för tryckstötar krävs en koppling som uttryckligen är dimensionerad för förhållandena.

Praktiska fördelar

• Snabb anslutning mellan slang och tank utan lösa verktyg.
• Samma slang kan flyttas mellan bevattning, tankning och pumpning när dimensionerna stämmer.
• Färre gängade kopplingar minskar tiden för montering i fält.
• Handtagen ger en tydlig kontrollpunkt före start av pumpen.
• Blindlock och dammskydd kan hålla smuts borta från öppna anslutningar under transport och förvaring.

Den största vinsten är ofta mindre stillestånd. En pumpvagn eller IBC-tank kan förberedas med en fast camlock-adapter, medan slangarna har matchande kopplingar. Operatören slipper då gänga på och av delar med våta eller smutsiga händer.

Fördelarna beror dock på att systemet är enhetligt. En 2 tum camlock passar inte en 1 1/2 tum motdel, även om slangarna ser nästan lika stora ut. Kontrollera alltid nominell kopplingsstorlek och slangens invändiga dimension.

Funktioner och specifikationer

Camlock finns i flera utföranden. Typ A har vanligen en honkoppling med invändig gänga. Typ B har honkoppling med utvändig gänga. Typ C kombinerar honkoppling och slanganslutning, medan typ E är en hankoppling för slang. Typ F används normalt som hankoppling med utvändig gänga. Typ D, DC och DP används ofta för anslutning eller avslutning, beroende på konstruktion.

Vid inköp ska följande uppgifter jämföras mellan alla delar i systemet:

• Kopplingsstorlek: ofta angiven i tum och motsvarande nominell dimension, exempelvis 1 tum, 1 1/2 tum, 2 tum eller 3 tum.
• Anslutningstyp: slangstos, invändig gänga, utvändig gänga eller tankadapter. Gängor ska anges tydligt, exempelvis BSP.
• Material: aluminium är vanligt för vatten och allmän användning. Rostfritt stål kan vara aktuellt där hygien, korrosion eller kemisk påverkan kräver det. Polypropen används ofta för vissa kemiska medier, efter kompatibilitetskontroll.
• Packning: NBR, EPDM, FKM och andra elastomerer har olika motståndskraft. Byt inte packningsmaterial utan att kontrollera mediet.
• Tryck och temperatur: anges i bar och °C av tillverkaren för den aktuella modellen. Bedöm även slang, klämmor, pump och tank - systemet är aldrig starkare än sin svagaste del.
• Flöde: påverkas av DN, slanglängd, böjar, pumpkapacitet och vätskans viskositet. En större koppling ger inte automatiskt önskat l/min om sugslangen är för liten.

Många lantbrukstankar och IBC-behållare har andra anslutningar än camlock, till exempel S60x6, S75x6 eller S100x8. Då behövs en adapter mellan tankens gänga och camlock-delen. Mät inte bara ytterdiametern. Identifiera gängstandarden och kontrollera om anslutningen är invändig eller utvändig innan beställning.

Användningsområden i verklig drift

Bevattning från IBC och vattentank

En vanlig lösning är en IBC-tank med adapter från S60x6 till camlock, en kulventil och en slang med matchande koppling. Systemet kan användas för att fylla vattenkar, vattna planteringar eller försörja en mobil bevattningspump. Välj en dimension som passar pumpens in- eller utlopp. På sugsidan är det särskilt viktigt att undvika luftläckage, eftersom även en liten otäthet kan försämra pumpens funktion.

Använd inte en vanlig tunn trädgårdsslang på sugsidan om pumpen kräver vakuumtålig slang. Camlock tätar anslutningen, men kan inte kompensera för en slang som kollapsar under vakuum.

Flytande gödsel och näringslösning

Vid överföring av flytande gödsel kan camlock förenkla anslutningen mellan lagertank, pump och spridarutrustning. Här är fri passage och rengöring viktiga. Vätskor med partiklar, sediment eller kristaller kan skada packningen eller hindra handtagen från att stänga fullt.

Välj kopplingsstorlek efter önskat flöde och vätskans egenskaper. Undvik för små dimensioner om vätskan är trögflytande eller om överföringen ska ske över lång sträcka. Kontrollera att både kopplingskropp och packning tål den aktuella produkten. Spola systemet efter användning när mediet kräver det.

Diesel till maskiner från mobil tank

Camlock kan användas i flyttbara dieselsystem där kopplingen är specificerad för diesel och den aktuella driftmiljön. En avstängningsventil före kopplingen minskar risken för spill när slangen tas bort. Skyddslock på öppna kopplingar hjälper också till att hålla damm och fukt borta.

För brandfarliga vätskor måste hela systemet bedömas. Jorda och potentialutjämna utrustningen när arbetsmetoden och anläggningen kräver det. Använd lämplig personlig skyddsutrustning och ha absorptionsmaterial nära till hands. Camlock är inte avsedd som ersättning för komponenter i fasta, reglerade bränsleanläggningar.

Tvätt, service och processvatten

På verkstad eller maskinhall kan en camlock-ansluten slang användas för tvättvatten, påfyllning och tömning av tankar. Det gör det enklare att ha en reservslang eller flytta samma pump mellan stationer. För varmt vatten ska produktens temperaturgräns kontrolleras. Aluminium, packning och slang kan ha olika tillåtna temperaturer.

Välj rätt variant för tank och slang

Välj aluminium om du behöver en lätt koppling för vatten och normal gårdsdrift, och mediet är lämpligt för materialet. Välj rostfritt stål om krav på korrosionsbeständighet eller rengörbarhet är tydliga. Välj polypropen om den dokumenterade kemiska kompatibiliteten passar vätskan och driftsförhållandena.

Välj slangstos om kopplingen ska monteras direkt på slang. Slangens innerdiameter ska passa stosen, och slangen måste säkras med rätt slangklämma eller presskoppling. Välj BSP-gänga när motparten har en identifierad BSP-anslutning. Undvik att tvinga ihop BSP med en annan gängstandard. En anslutning kan kännas tät vid montering men börja läcka under belastning.

För IBC-tankar börjar valet vid utloppets gänga. En S60x6-adapter passar inte automatiskt ett annat IBC-utlopp. Kontrollera även om ventilen har grovgänga, finare anslutning eller annan utformning. Sortiment inom Kamlock/slangkopplingar, Packningar, Ventiler/kranar och Slang & tillbehör bör därför ses som ett system, inte som enskilda delar.

Undvik camlock om kopplingen riskerar att bli hängande i slangen utan avlastning, om den utsätts för kraftiga sidokrafter eller om handtagen kan öppnas oavsiktligt. Säkerhetsclips kan vara lämpliga där vibrationer eller oavsiktlig kontakt förekommer. Inspektera handtag, spår och packning före varje användning. En hård, sprucken eller svullen packning ska bytas.

FAQ om camlock i lantbruk

Kan jag koppla camlock direkt på en IBC-tank?

Ja, om du använder en adapter som matchar tankens utlopp, exempelvis S60x6, och har rätt camlock-storlek på andra sidan. Kontrollera gänga, riktning och tätning före montering.

Är alla camlock-kopplingar täta med samma packning?

Nej. Packningen måste passa både kopplingens dimension och vätskan. NBR, EPDM och FKM har olika användningsområden. Kontrollera alltid kemisk kompatibilitet.

Vilken storlek ska jag välja till en pump?

Utgå från pumpens anslutning och rekommenderat flöde i l/min. Behåll helst samma eller större dimension på sugsidan, om pumpens tillverkare tillåter det. Reduceringar kan öka flödesförlusterna.

Behöver jag dra åt camlock med verktyg?

Nej, handtagen ska normalt stängas för hand. Om de inte går att stänga utan kraft kan dimensionen vara fel, packningen skadad eller kopplingen smutsig.

En korrekt vald camlock sparar tid först när alla delar passar ihop. Börja därför med tankens gänga, slangens dimension och vätskans krav - och bygg sedan anslutningen steg för steg.
