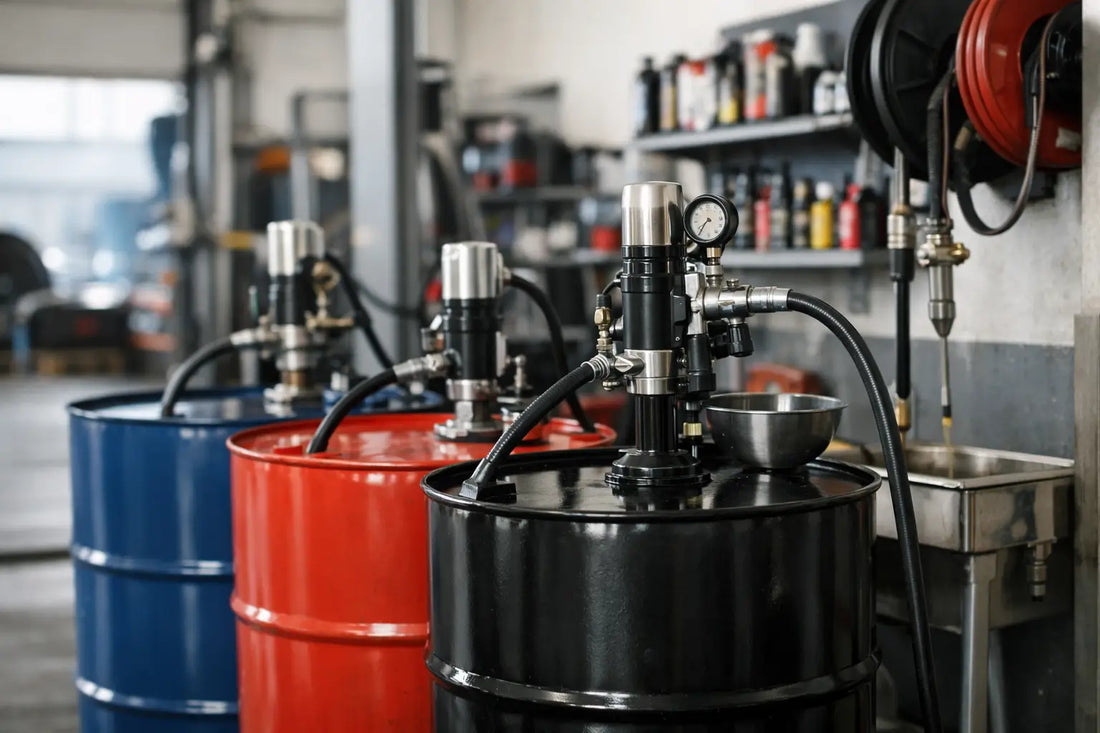

Exempel på fatstation i verkstad för olja

En fatstation samlar fat, pump, slang, tapphandtag och spilluppsamling i en kontrollerad arbetsplats. Ett exempel på fatstation i verkstad är ett 200 l oljefat på spillpall med fatpump, 3 m slang och tapphandtag för påfyllning av maskiner.

Stationen minskar risken för spill när olja, glykol, spolarvätska eller andra vätskor ska flyttas från fat till fordon och behållare. Rätt utförande beror på vätskan, fatets öppningar, önskat flöde och hur stationen används under arbetsdagen.

Översikt: exempel på fatstation i verkstad

En enkel fatstation består ofta av ett liggande eller stående fat, en anpassad pump och en avtappningspunkt. För verkstäder med återkommande service är en mobil station på fatvagn praktisk. Den kan flyttas nära arbetsplatsen utan att fatet behöver lyftas manuellt.

Ett vanligt upplägg för ny olja är ett 200 l stål- eller plastfat med elektrisk eller manuell fatpump. Pumpen ansluts via fatets gängade öppning, ofta 2 tum BSP på stålfat. Slangen avslutas med ett handtag eller en doseringspistol. Stationen placeras på en spillpall som rymmer eventuellt läckage.

För mindre mängder fungerar ett 60 l fat med handpump och kort slang. Det passar servicebilar, mindre maskinverkstäder och underhållsrum. Välj en handpump om användningen är sporadisk. Välj elektrisk pump när flera tappningar per dag kräver jämnare flöde och mindre handarbete.

En station för kemikalier behöver bedömas separat. Materialet i pump, slang, packningar och kopplingar måste passa mediet. Kontrollera kemisk kompatibilitet och eventuella nödvändiga godkännanden innan inköp. Använd inte en oljepump till frätande vätskor enbart för att anslutningen passar.

Praktiska fördelar

• Tappningen sker från en bestämd plats, vilket gör det enklare att hålla golv, hyllor och arbetsytor rena.
• Pump och tapphandtag ger bättre kontroll än att luta fatet eller hälla med tratt.
• En fatvagn förenklar intern förflyttning av fat i verkstad, lager och serviceutrymme.
• Spillpall, droppskål och rätt packningar begränsar konsekvenserna av små läckage.
• Märkning av fat och tappslang minskar risken att fel vätska fylls i en maskin eller behållare.

Den största vinsten är ofta inte högre flöde. Det är att varje tappning blir likadan och lättare att utföra säkert. Det sparar tid när flera personer använder samma utrustning.

Egenskaper och specifikationer att kontrollera

En fatstation är ett system. Delarna måste passa både varandra och vätskan. Kontrollera alltid anslutningen på fatet innan du väljer pump eller adapter. På fat förekommer ofta BSP-gänga, men utförandet kan skilja mellan fattyp och tillverkare.

• Fatvolym: Vanliga exempel är 60 l, 120 l och 200 l. Stor volym minskar antalet byten men ökar vikt och hantering.
• Fatmaterial: Stålfat används ofta för oljor och smörjmedel. HDPE-fat används för många kemikalier, men mediet avgör lämpligheten.
• Anslutning: Kontrollera gängtyp, diameter och stigning. Ange exempelvis 2 tum BSP när det är den faktiska fatöppningen. Använd adapter först när anslutningarna inte matchar.
• Pumpmaterial: Stål, aluminium, polypropen, PVDF och rostfritt stål har olika användningsområden. Packningar kan vara NBR, EPDM, FKM eller annat material.
• Flöde: Ange pumpens flöde i l/min vid den aktuella vätskan. Högviskös olja ger normalt lägre verkligt flöde än tunn vätska.
• Slang: Kontrollera innerdiameter, längd, böjlighet och kemisk tålighet. En slang på 2-3 m räcker ofta vid en fast station.
• Spilluppsamling: Spillpallens uppsamlingsvolym ska passa verksamhetens rutiner och aktuella krav. Kontrollera också att den tål mediet.

Tryck och temperatur är särskilt viktiga vid tryckluftsdrivna system, varm olja och kemikalier. Använd inte pump, slang eller koppling över angiven temperatur i °C eller maximalt arbetstryck i bar. Vakuumangivelse behövs också om systemet ska suga från behållare eller tömma via sugslang.

Användning i verkliga verkstadsmiljöer

Motorolja vid fordonsservice

I en fordonsverkstad kan ett 200 l fat med elektrisk oljepump stå på spillpall nära smörjplatsen. En mätpistol eller ett tapphandtag gör det enklare att fylla rätt mängd. Välj slang och handtag som är avsedda för smörjolja. Undvik lösningen för bensin, lösningsmedel eller aggressiva kemikalier om komponenterna inte uttryckligen är godkända för dessa medier.

Jorda stationen om brandfarliga vätskor hanteras och utrustningen kräver det. Kontrollera lokala regler för förvaring, ventilation och brandskydd. En vanlig oljefatstation är inte automatiskt lämplig för brandfarliga vätskor.

Glykol och kylvätska i underhållsrum

För glykolblandningar kan en kompakt station med HDPE-fat, kompatibel pump och tydlig märkning fungera bra. Här är det viktigt att inte blanda koncentrat, färdigblandad kylvätska och spillvätska. Använd separata slangar och behållare.

Välj material efter den faktiska produkten, inte enbart efter benämningen glykol. Tillsatser kan påverka packningar och plastmaterial. Kontrollera kemisk kompatibilitet med leverantörens säkerhetsdatablad.

Smörjmedel i maskinverkstad

Maskinverkstäder använder ofta flera kvaliteter av hydraulolja och växellådsolja. En fatstation per produkt minskar felpåfyllning. Märk fat, pump, slang och tapphandtag med produktnamn och artikelnummer.

För trögflytande växellådsolja kan en pump med för lågt kapacitet ge långsam tappning. Välj pump efter viskositet, temperatur och önskat flöde i l/min. Undvik en lång och smal slang om den skapar onödigt tryckfall.

Mobil service vid lantbruk och entreprenad

En fatvagn med fatpump kan användas för planerad påfyllning av redskap och maskiner. Vagnen behöver stabila hjul, säkring för fatet och en lösning för dropp från tapphandtaget. Kör inte med ett osäkrat fat på ojämnt underlag.

För servicefordon är viktfördelning och spillhantering avgörande. En fatstation för intern verkstadsanvändning är inte automatiskt lämplig för transport på väg. Följ fordonets lastregler och säkra både fat och utrustning.

Välj rätt variant för fat och vätska

Välj en fast fatstation om samma vätska tappas på samma plats varje dag. Den passar exempelvis oljeförråd, underhållsverkstad och produktionsnära service. Kombinera stationen med Ventiler/ kranar och Packningar som matchar gänga och medium.

Välj en mobil fatstation om fatet behöver flyttas mellan arbetsstationer. Kontrollera vagnens bärförmåga mot fatets totalvikt. Ett fullt 200 l fat väger betydligt mer än själva fatet, särskilt med vattenbaserade vätskor.

Välj manuell pump om volymerna är små och användningen begränsad. Välj elektrisk eller tryckluftsdriven pump om stationen används ofta, men kontrollera elmatning, arbetsmiljö och tillåtet arbetstryck. En tryckluftsdriven pump kräver ren, reglerad luft och rätt kopplingar.

Välj kemikaliebeständiga komponenter först efter kontroll av vätskan. Polypropen och PVDF kan vara lämpliga för vissa kemikalier, men är inte universella material. Undvik att återanvända slangar och pumpar mellan inkompatibla produkter. Rester i systemet kan skapa kontaminering eller materialskador.

Pumpar & pump kit, Slang & tillbehör och personlig skyddsutrustning bör väljas som delar av samma arbetsflöde. Kontrollera att kopplingar är täta, att slangklämmor sitter rätt och att tapphandtaget kan låsas eller förvaras utan dropp.

FAQ

Vilken anslutning har ett vanligt oljefat?

Många stålfat har 2 tum BSP-öppningar, men det är inte en garanti. Mät eller kontrollera fatets specifikation innan pump eller adapter beställs.

Behövs spillpall under en fatstation?

Det är ofta en lämplig säkerhetsåtgärd och kan krävas beroende på vätska, volym och verksamhet. Välj en pall som är kompatibel med mediet och har tillräcklig uppsamlingsvolym.

Kan samma fatstation användas för ny och använd olja?

Nej, håll ny och använd olja separerade. Använd spillolja som avfall och förvara den i en tydligt märkt, avsedd behållare.

När ska packningar bytas?

Byt packningar vid svettning, sprickor, hårdnande material eller efter kemikaliebyte. Rätt packningsmaterial är lika viktigt som rätt gänga.

Börja med fatets anslutning och vätskans säkerhetsdatablad, inte med pumpens pris. När delarna är valda för samma medium och samma arbetssätt blir fatstationen enklare att använda, kontrollera och underhålla.
