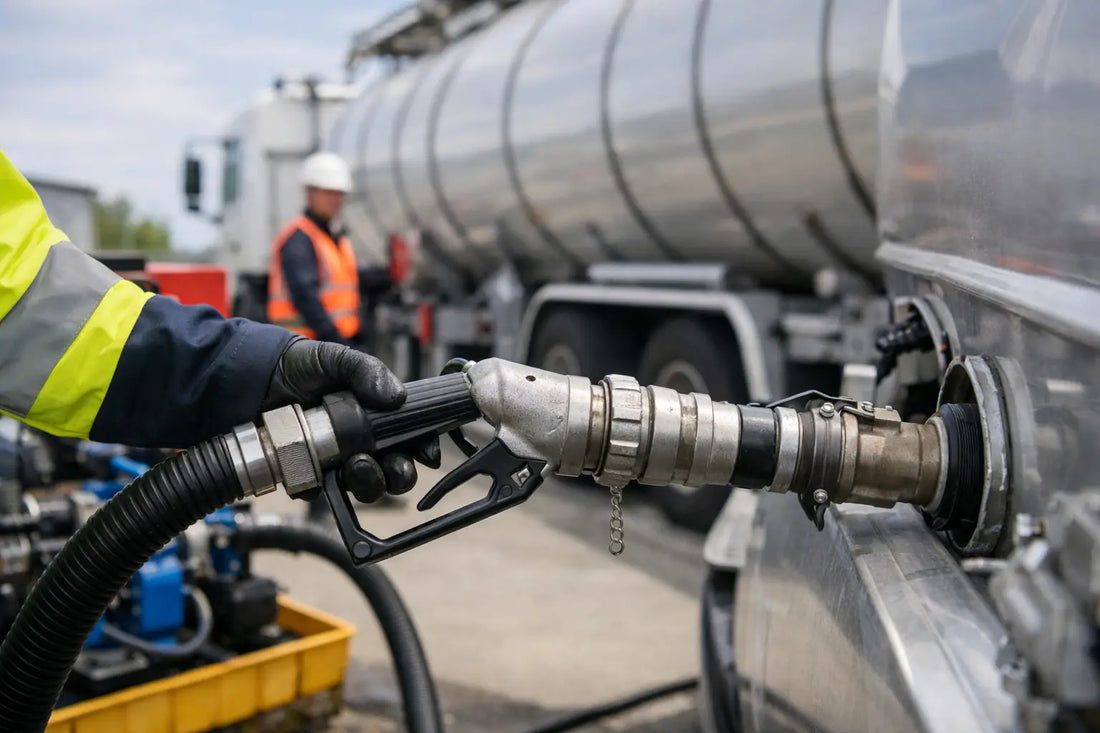

Exempel på säker dieselöverföring i praktiken

En säker dieselöverföring bygger på kontroll i varje anslutning, från tankens utlopp till munstycket. Detta exempel på säker dieselöverföring visar hur en IBC-behållare eller fat kan användas för att fylla en maskin, servicebil eller reservtank utan onödigt spill, luftläckage eller felkopplingar.

Översikt

Dieselöverföring är förflyttning av diesel från en lagringstank, IBC-behållare eller fat till ett fordon, en maskin eller en mindre tank. Systemet består normalt av ett uttag, en ventil, en pump, en slang och ett munstycke. Varje del måste passa både mediet och anslutningen.

Ett praktiskt upplägg kan vara en IBC med bottenventil, adapter i rätt gänga, diesellämplig pump och en slang med avstängningsmunstycke. Många IBC-behållare har S60x6 vid utloppet, men andra storlekar förekommer. Kontrollera alltid tankens faktiska gänga innan du väljer adapter, ventil eller koppling.

S60x6 beskriver en grovgänga med ungefär 60 mm ytterdiameter och 6 mm gängstigning. Den ska inte förväxlas med BSP-gänga, som används på många pumpar, slangnipplar och ventiler. När en adapter går från S60x6 till BSP ska både gängtyp och tätning stämma.

Diesel kräver komponenter som är avsedda för petroleumprodukter. Undvik att använda en slang eller packning enbart för att den råkar passa mekaniskt. Materialet kan svälla, hårdna eller börja läcka över tid. Kontrollera kemisk kompatibilitet och eventuella nödvändiga godkännanden för pump, slang, packning och munstycke.

Praktiska fördelar med säker dieselöverföring

En genomtänkt överföring minskar driftstopp och gör tankningen enklare för den som arbetar på plats.

• Mindre spill vid anslutning, lossning och påfyllning.
• Bättre kontroll över flödet med avstängningsventil och munstycke.
• Lägre risk för läckage när rätt packning och gängadapter används.
• Snabbare service av maskiner, traktorer och reservkraft.
• Enklare rengöring och felsökning när kopplingar och ventiler är åtkomliga.

För en mobil tankningslösning är kontroll viktigare än högsta möjliga flöde. Ett mycket högt flöde kan vara praktiskt vid stora volymer, men gör också att operatören får mindre tid att reagera om slang eller anslutning rör sig. Välj pumpkapacitet efter tankens volym, slanglängd, höjdskillnad och hur ofta systemet används.

Funktioner och specifikationer att kontrollera

Börja med tankens anslutning. IBC-behållare förekommer bland annat med S60x6, S75x6 och S100x8. En felaktig adapter kan ibland gå att starta på gängan, men den tätar inte säkert och kan skada tankens utlopp. Mät eller identifiera märkningen före beställning.

Kontrollera sedan pumpens in- och utlopp. Många pumpar använder BSP-gänga, men storleken varierar. En övergång mellan IBC-gänga och BSP behöver ofta rätt packning, exempelvis en planpackning i material som är lämpligt för diesel. Gängtejp ersätter inte en packning i en anslutning som är konstruerad för plantätning.

Följande punkter bör finnas med i kravbilden:

• Tankanslutning och gängstandard, till exempel S60x6 eller S100x8.
• Pumpens anslutningstyp och dimension, exempelvis BSP eller slanganslutning.
• Slangens invändiga diameter, längd i mm eller m och angivna användning för diesel.
• Slangkopplingarnas typ, exempelvis Kamlock eller gängade kopplingar.
• Tätningarnas material och kompatibilitet med diesel.
• Pumpens angivna flöde i l/min, arbetstid och eventuell spänningsmatning.

Undvik att bedöma en pump utifrån flödet ensamt. En 12 V-pump för servicefordon har andra förutsättningar än en nätansluten pump vid en fast arbetsplats. Slangens längd, smala kopplingar och ett smutsigt sugfilter kan sänka det faktiska flödet tydligt.

Dieselutrustning är inte automatiskt lämplig för bensin, lösningsmedel, alkoholbaserade vätskor eller starka kemikalier. Använd inte ett dieselanpassat system för dessa medier utan uttrycklig kompatibilitetsinformation. Det gäller även om vätskan bara ska överföras tillfälligt.

Användningsområden för säker dieselöverföring

På en gård kan en IBC med ventil, pump och munstycke användas för att fylla traktor, skördare eller dieseldriven bevattningsutrustning. Behållaren ska stå stabilt på ett underlag som klarar vikten. Skydda slang och munstycke från att bli överkörda eller få smuts i sig mellan tankningarna.

I en verkstad är en fatpump ofta lämplig när diesel används i mindre mängd till egna maskiner. Placera fatet så att det inte kan välta och håll påfyllningsområdet fritt från tändkällor. Ett spilltråg under anslutningen fångar upp mindre dropp och gör det lättare att upptäcka ett läckage tidigt.

För servicefordon krävs en lösning som klarar vibrationer och återkommande användning. Fäst tank, pump och slanghållare ordentligt. Använd ett munstycke som kan stängas säkert och kontrollera att slangen inte viks skarpt när utrustningen stängs in.

Vid reservkraft är ren diesel minst lika viktig som själva överföringen. Smuts, vatten och felaktigt förvarade slangändar kan hamna i tanken och orsaka problem senare. Håll ändkopplingar rena och använd skyddshuv eller dammskydd där det passar systemet.

Välj rätt variant för dieselöverföring

Välj en IBC-adapter om du behöver ansluta direkt till en behållares bottenventil. Välj en ventil efter adaptern om du vill kunna stänga flödet innan pumpen tas loss. Det minskar risken för spill vid service och byte av slang.

Välj Kamlock eller annan snabbkoppling när slangar ska kopplas av ofta. En snabbkoppling sparar tid, men bara om båda halvorna har samma dimension, rätt packning och korrekt låsning. För mer permanent montering kan gängade kopplingar vara enklare, särskilt där slangarna sällan lossas.

Välj en diesellämplig sugslang om pumpen ska dra från IBC eller fat. Undvik en mjuk slang som kan kollapsa under sug eller böjas vid anslutningen. På trycksidan behöver slangen tåla pumpens specificerade arbetstryck. Kontrollera slangens märkning i stället för att anta att en universalslang fungerar.

Välj elektrisk pump när tankning sker regelbundet eller när volymen är för stor för manuell hantering. Välj manuell pump för mindre mängder, tillfällig drift eller där el saknas. Undvik en lösning utan avstängning vid utloppet om tanken står fylld mellan användningarna.

Packningar är en liten men avgörande del. Byt en packning som är platt, sprucken eller har blivit hård. Dra inte åt plastgängor hårdare för att kompensera för en skadad tätning. Rätt packning och ren anliggningsyta ger säkrare resultat än överdriven åtdragning.

Använd personlig skyddsutrustning vid arbete med diesel. Skyddshandskar minskar hudkontakt och skyddsglasögon skyddar mot stänk vid lossning av slangar. Vid större överföringar eller där arbetsplatsens regler kräver det bör behållare och överföringsutrustning jordas och potentialutjämnas. Följ alltid platsens rutiner för brandfarliga varor och spillberedskap.

Relaterade produktgrupper som ofta behövs i samma lösning är Ventiler/kranar, Pumpar & pump kit, Slang & tillbehör, Kamlock/slangkopplingar, Packningar och personlig skyddsutrustning. Välj delarna som ett system, inte var för sig.

FAQ om säker dieselöverföring

Kan jag använda en vanlig IBC-adapter för diesel?

Endast om adapterns material, packning och anslutning är lämpliga för diesel. Kontrollera även att den passar IBC-behållarens gänga, till exempel S60x6. En adapter med rätt storlek är inte automatiskt rätt för mediet.

Behöver jag en ventil före pumpen?

Ja, i de flesta IBC-lösningar är en ventil före pumpen praktisk. Den gör att du kan stänga tankens utlopp före service, byte av slang eller demontering. Det minskar risken att diesel rinner ut okontrollerat.

Varför läcker en ny koppling?

Vanliga orsaker är fel gängstandard, saknad packning, snedgängning eller smuts på tätytan. Kontrollera att anslutningen använder rätt tätprincip. BSP-gänga, plantätning och IBC-grovgänga tätar på olika sätt.

Kan samma slang användas för diesel och andra vätskor?

Undvik det om vätskorna kan förorena varandra eller om slangens material inte är verifierat för båda medierna. Särskilt bränsle, kemikalier och livsmedelsklassade vätskor bör hållas åtskilda.

En säker överföring börjar med att identifiera anslutningen och slutar med en kontroll av tätning, slangdragning och avstängning. Den rutinen tar kort tid och förebygger många onödiga spill på arbetsplatsen.
