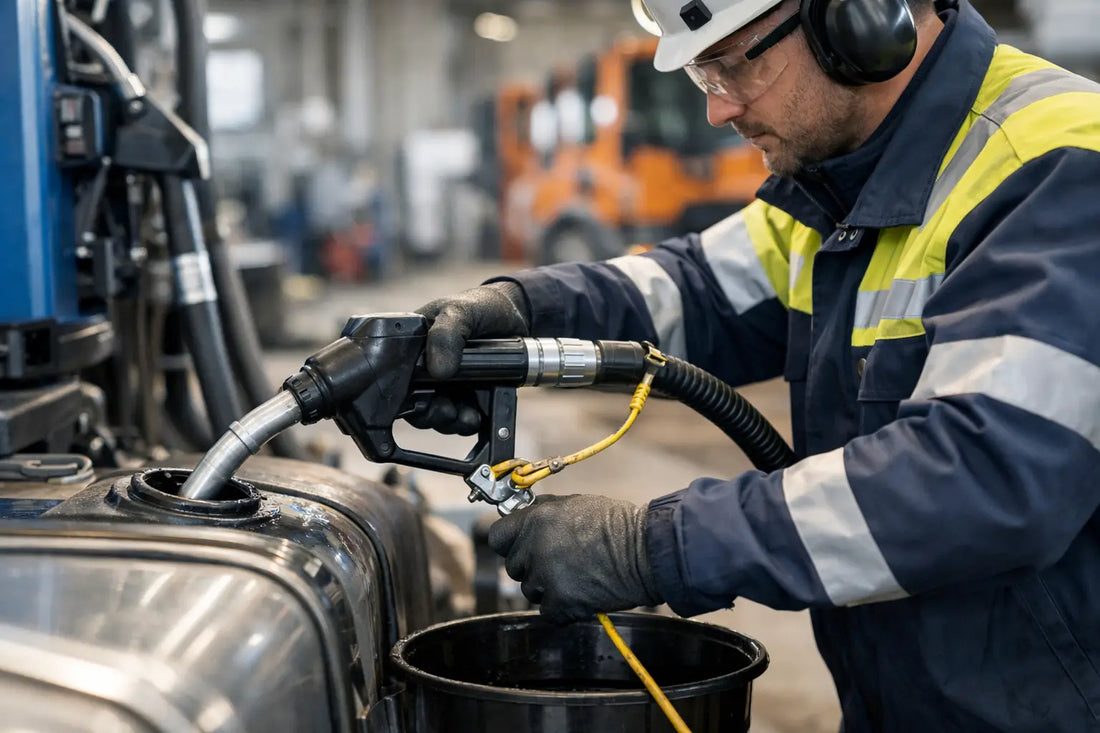

Exempel på säker dieseltappning i verkstad

Översikt

En slang ned i en IBC-behållare räcker inte för en säker överföring. Exempel på säker dieseltappning visar hur pump, slang, koppling, avstängning och spillberedskap samverkar för att flytta diesel kontrollerat från lagring till fordon eller maskin.

Målet är enkelt: rätt mängd diesel ska hamna i rätt tank utan läckage, överfyllnad eller felkoppling. Det minskar rengöring, produktförluster och risken att diesel når golvbrunnar, mark eller känslig utrustning. Lösningen måste samtidigt passa behållarens utlopp, pumpens anslutning och den slangdimension som krävs för önskat flöde.

Diesel skiljer sig från vatten och många kemikalier. Materialen i packningar, slang och pump ska vara lämpliga för dieselbränsle. En uppsättning avsedd för diesel ska inte användas för bensin, lösningsmedel eller livsmedel utan att kemisk kompatibilitet och eventuella nödvändiga godkännanden har kontrollerats. Återanvänd inte heller dieselutrustning för andra medier om renhet eller korskontaminering är viktig.

Praktiska fördelar

En genomtänkt tappningspunkt gör arbetet lugnare även när flera personer använder samma tank. Den ger särskilt tydliga fördelar i verkstad, lantbruk och på servicefordon:

• Mindre spill genom avstängningsventil, tät koppling och kontrollerat pistolmunstycke.
• Kortare tankningstid när pumpens l/min är anpassad till maskinernas tankvolym.
• Färre driftstopp när adaptrar, packningar och slanganslutningar är valda för samma standard.
• Bättre kontroll vid inventering när flödesmätare används där volymuppföljning behövs.
• Enklare rengöring och säkrare hantering med absorbenter, spillkärl och personlig skyddsutrustning nära tappningsplatsen.

Säkerhet handlar inte bara om produkterna. Placeringen avgör också resultatet. En behållare ska stå stabilt, skyddad mot påkörning och med tillräckligt utrymme för att operatören ska kunna se både munstycke och tanköppning. Undvik att dra slangen över vassa kanter, körvägar eller ytor där den kan klämmas.

Funktioner och specifikationer

En säker dieseltappning byggs av kompatibla delar. Kontrollera alltid gänga, dimension och tätning innan beställning eller montering. IBC-behållare har ofta utlopp med S60x6, medan andra anslutningar kan vara S75x6 eller S100x8. Pump, ventil och slangkoppling kan i stället ha BSP-gänga eller anslutning för slangnippel.

Följande specifikationer ska dokumenteras för den aktuella lösningen:

• Medium: Dieselbränsle. Kontrollera kemisk kompatibilitet för slang, packning, pumphus och kopplingar.
• Behållaranslutning: Exempelvis S60x6, S75x6 eller S100x8 på IBC-utloppet.
• Rör- eller pumpanslutning: BSP, DN eller slanganslutning i rätt nominell dimension.
• Slangdimension: Anpassas efter pumpflöde och längd. En för liten invändig diameter begränsar l/min och ökar tryckfallet.
• Flöde: Ange pumpens nominella l/min och jämför med önskad tankningstid. Högre flöde kräver bättre kontroll vid munstycket.
• Tryck: Kontrollera pumpens arbetstryck i bar och att slang, kopplingar och ventiler tål minst samma nivå.
• Temperatur: Kontrollera tillåtet temperaturområde i °C för samtliga delar, särskilt vid vinterdrift utomhus.
• Tätning: Välj packning som är lämplig för diesel. Byt packningar som är hårda, spruckna, svällda eller deformerade.

En adapter löser endast övergången mellan två anslutningar. Den ersätter inte en korrekt packning. En S60x6-adapter måste därför kombineras med rätt tätning och monteras rakt, utan korsgängning. Dra åt enligt komponentens instruktion. Överdriven åtdragning kan skada plastgängor och ge ett läckage som först märks när pumpen startar.

För längre slangdragningar är det ofta praktiskt att använda Kamlock/slangkopplingar. De ger snabb frånkoppling, men kräver att båda halvorna har rätt dimension och att packningen sitter korrekt i honkopplingen. Säkerhetsarmarna ska vara helt låsta före drift.

Exempel på säker dieseltappning i praktiken

IBC-tank till traktor på lantbruk

En vanlig lösning är en IBC-behållare med bottenutlopp, dieselanpassad adapter, avstängningsventil och pump. Pumpen ansluts till en dieselgodkänd slang med automatiskt eller manuellt munstycke. Ett filter kan vara relevant om bränslets renhet behöver skyddas, men filtret ska väljas för diesel och installeras så att det går att serva utan spill.

Operatören kontrollerar först att ventilen är stängd och att slangens kopplingar är torra. Munstycket förs ned i traktorns tanköppning innan pumpen startas. Tankningen övervakas hela tiden. Lämna aldrig en pågående överföring obevakad, även om munstycket har automatisk avstängning.

Välj en kompakt pump om tappningen sker i korta intervaller och volymerna är begränsade. Välj högre l/min när flera maskiner ska tankas varje dag, men undvik högt flöde om tanköppningar är små eller om operatören saknar fri sikt över påfyllningen.

Verkstad med återkommande tankning

I verkstadsmiljö kan en fast placerad IBC-behållare ge en ordnad tappningspunkt för servicefordon, värmare eller maskiner. Behållaren bör stå i spilluppsamling och skyddas mot truckar, pallvagnar och andra fordon. Slangen behöver en tydlig hållare så att munstycket inte ligger på golvet mellan användningarna.

En kulventil nära behållarens utlopp ger en extra avstängning vid service av pump eller slang. Placera den så att den går att nå utan att luta sig över spillkärlet. Komplettera med absorbent och behållare för förorenat material. Kontrollera lokala krav för förvaring, sekundärt skydd och hantering av spill.

Om flera medarbetare använder systemet bör anslutningarna märkas tydligt med diesel. Det minskar risken att en slang, dunk eller pump används för fel vätska. Märkning ersätter inte utbildning, men gör rätt rutin enklare att följa under tidspress.

Diesel i servicefordon eller mobil tankning

I ett servicefordon är rörelse, vibrationer och begränsat utrymme de största skillnaderna. Tanken eller behållaren ska vara avsedd och säkrad för transport enligt de regler som gäller för verksamheten. Pump, slang och munstycke måste också fästas så att delar inte skadas under körning.

Använd skydd för slangens ändar och kontrollera kopplingar före varje arbetspass. En lös koppling kan slå mot inredning och skada både gängor och packningsytor. Pumpa inte diesel i närheten av tändkällor. Följ instruktionerna för elektrisk utrustning och använd korrekt jordning eller potentialutjämning där systemets konstruktion, arbetsplatsens rutiner eller riskbedömning kräver det.

Välj rätt variant för diesel

Börja alltid vid behållarens utlopp. Läs gängmärkningen eller mät anslutningen innan du väljer adapter. S60x6 är en vanlig IBC-standard, men den är inte universell. Undvik att välja adapter efter bilder eller ungefärlig ytterdiameter. Fel stigning kan gå att börja skruva på, men den tätar inte säkert.

Välj en manuell pump om el saknas, användningen är sporadisk eller enkel service prioriteras. Välj en elektrisk pump när återkommande tankning kräver jämnt flöde och kortare arbetstid. Kontrollera alltid spänningskrav, kabelskydd och om pumpen är avsedd för diesel. En vattenpump är inte automatiskt lämplig för bränsle.

Slangmaterialet ska vara avsett för diesel och tåla den temperatur samt det tryck som installationen ger. Välj längre slang endast när räckvidden behövs. Onödigt lång slang ökar tryckfallet, tar mer plats och skapar fler risker för skador. Skydda särskilt böjpunkter vid munstycke, pump och behållaranslutning.

För en enkel tappningsplats kan en avstängningsventil och dieselanpassad slang vara tillräckligt, om pumpen redan finns. För en komplett station behövs ofta Pumpar & pump kit, Ventiler/kranar, Slang & tillbehör, Packningar och lösningar för spillkontroll. Välj delar som har dokumenterade anslutningar i stället för att bygga med flera osäkra övergångar.

FAQ

Behöver en IBC-adapter alltid en packning?

I de flesta fall krävs en korrekt packning för att anslutningen ska bli tät. Kontrollera adaptertypen och behållarens utlopp. Montera aldrig en packning som är sprucken, hård eller kemiskt olämplig för diesel.

Kan samma pump användas för diesel och bensin?

Inte utan uttryckligt stöd från tillverkaren och en dokumenterad riskbedömning. Bensin har andra risker och krav än diesel. Undvik också att växla mellan medier eftersom rester kan skapa korskontaminering.

Varför läcker en ny koppling efter montering?

Vanliga orsaker är fel gängstandard, saknad packning, snedmontering eller skadad tätyta. Stäng av systemet, avlasta trycket och kontrollera delarna innan tappningen fortsätter.

Hur ofta ska slang och kopplingar kontrolleras?

Gör en visuell kontroll före användning och en mer noggrann genomgång enligt er underhållsrutin. Leta efter sprickor, mjuka partier, nötning, korrosion och fukt runt anslutningarna.

Den säkraste tappningen är den som går att kontrollera före start, övervaka under drift och stänga av direkt vid avvikelse. Lägg några minuter på rätt anslutning och tätning innan första tankningen. Det är ofta där spill och driftstopp kan förebyggas.
