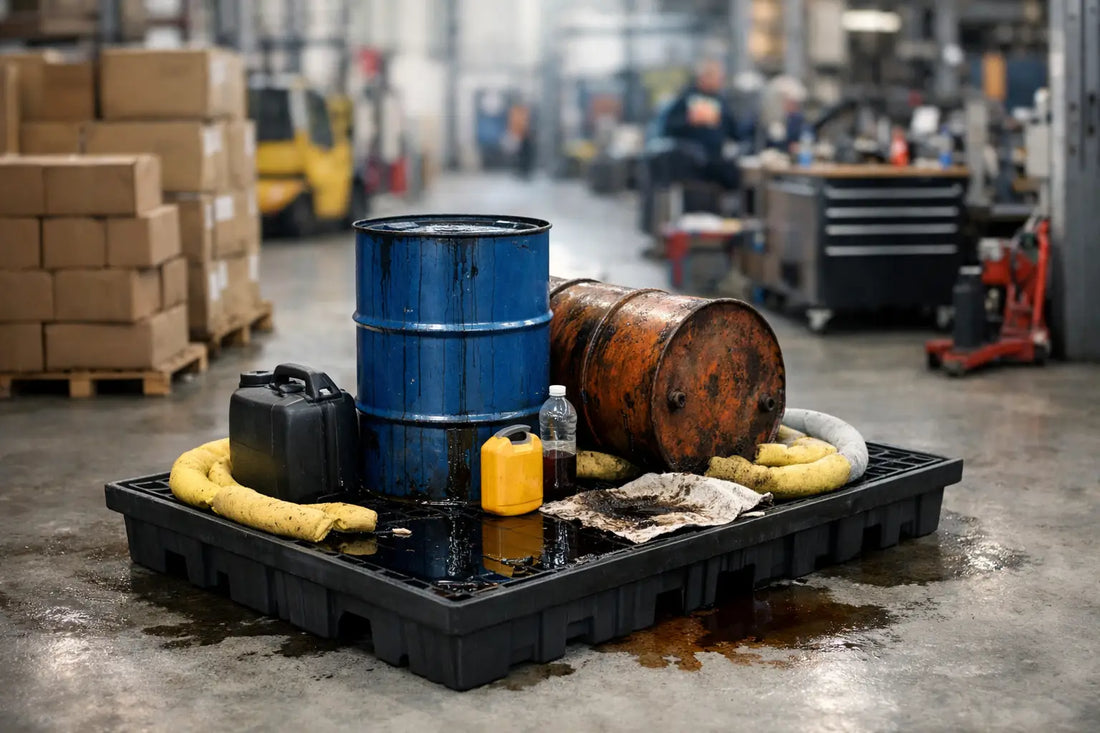

Exempel på spillzon för lager och verkstad

Översikt

Ett exempel på spillzon för lager är en tydligt avgränsad yta där vätskor kan lagras, tappas om eller hanteras utan att ett läckage når golvbrunnar, gångstråk eller andra lagervaror. Spillzonen samlar upp vätskan och gör det möjligt att stoppa, bedöma och sanera ett spill innan det blir ett större drift- eller miljöproblem.

En spillzon är inte bara en spillpall under en behållare. Den omfattar ofta underlag, invallning, placering av behållare, fria arbetsytor och rutiner för påfyllning. I ett lager kan zonen ligga vid IBC-behållare, fat, dunkar eller en tappstation. I verkstadsmiljö är den vanlig vid hantering av smörjoljor, hydraulolja, kylvätska och rengöringsmedel.

Ett praktiskt upplägg kan vara en invallad yta för två IBC-behållare på pall, med tät spillpall under respektive behållare. Framför behållarna lämnas arbetsutrymme för ventiler, kranar och påfyllning. Absorbent placeras lätt åtkomligt vid zonens ingång. Finns en golvbrunn i närheten ska den skyddas eller ligga utanför riskområdet.

Vilken spillzon som passar beror på vätskans riskklass, total lagrad volym, behållartyp och hur arbetet utförs. En zon för vattenbaserad vätska kräver inte alltid samma uppbyggnad som en zon för olja eller kemikalier. Kontrollera alltid kemisk kompatibilitet och eventuella nödvändiga godkännanden innan material väljs.

Praktiska fördelar med en spillzon för lager

• Minskar risken att olja, kemikalier eller andra vätskor når golvbrunnar och avloppssystem.
• Ger en fast plats för fat, IBC-behållare och tappning, vilket förenklar daglig kontroll.
• Skyddar betonggolv, hyllor, emballage och närliggande produkter från läckage.
• Gör det enklare att använda absorbent, uppsamlingskärl och personlig skyddsutrustning vid incidenter.
• Skapar tydligare arbetsvägar när slangar, pumpar och ventiler används i samma område.

Den stora vinsten är kontroll. När behållare står utspridda ökar risken att små droppar blir liggande länge. Det kan skapa halkrisk, skada emballage och göra det svårt att hitta källan till läckaget. En markerad zon visar också var personalen ska använda rätt rutiner.

Spillzonen kan dessutom minska stillestånd. Ett mindre läckage från en kran eller packning behöver då inte leda till omfattande rengöring av hela lagerytan. Operatören kan stänga ventilen, byta tätning och ta hand om vätskan inom ett begränsat område.

Funktioner och specifikationer att planera för

En spillzon ska väljas efter faktisk hantering, inte bara efter behållarens yttermått. Börja med att kartlägga största möjliga läckagevolym och var vätskan kan ta vägen om en ventil, slang eller koppling går sönder.

• Uppsamlingsvolym: anges i l. Volymen ska täcka den nivå som krävs för aktuell verksamhet, vätska och lokal rutin.
• Yttermått: mät längd och bredd i mm för behållare, pall och arbetsyta. Räkna även med utrymme för åtkomst till kran och ventil.
• Invallningshöjd: anges i mm. Högre kant ger större uppsamling men kan försvåra hantering med pallvagn eller truck.
• Material: vanligt är stål, galvaniserat stål eller plast. Materialet måste tåla den aktuella vätskan och arbetsmiljön.
• Galler eller durk: under behållaren håller det emballage ovanför eventuell uppsamlad vätska. Kontrollera bärförmåga för fyllda fat eller IBC-behållare.
• Anslutningar: tappkranar och adaptrar måste passa behållarens gänga eller anslutning, exempelvis S60x6, S75x6, S100x8 eller BSP.
• Temperatur: bedöm vätskans och lokalens temperatur i °C. Vissa plaster och packningar påverkas av kyla, värme eller starka kemikalier.

För en IBC-tappstation är anslutningen ofta den mest utsatta punkten. En IBC med S60x6-anslutning kräver en adapter eller ventil med rätt gängprofil. S60x6 och BSP är inte samma standard, även om dimensionerna kan verka lika. Fel koppling kan skada gängan eller ge ett läckage som först syns när behållaren står under tryck från vätskepelaren.

Undvik att anta att en packning passar alla vätskor. EPDM, NBR, FKM och andra packningsmaterial har olika egenskaper. Kontrollera alltid att packning, ventil, slang och behållare är kompatibla med mediet. Det gäller särskilt lösningsmedel, starka rengöringsmedel, bränslen och koncentrerade kemikalier.

Exempel på utformning i verkliga miljöer

IBC-behållare med tappning i lager

En vanlig lösning är två IBC-behållare på separata spillpallar, placerade längs en vägg utan golvbrunn. Behållarnas utlopp vänds mot en fri arbetsyta. Under kranarna placeras ett mindre uppsamlingskärl för dropp vid tappning, medan spillpallen hanterar större läckage.

Slangen ska inte ligga permanent över truckgången. Om en pump används behöver slangen få rätt stöd och kopplingarna ska avlastas. Välj slang och tillbehör för mediet, och kontrollera att pumpens flöde i l/min passar tappningsmomentet. Ett högt flöde kan vara effektivt vid överföring, men ger sämre kontroll vid fyllning av små dunkar.

Fat med olja i verkstad

För fat med motorolja eller hydraulolja fungerar en tät spillpall med galler ofta väl. Faten placeras stående med etiketter synliga och tappning sker från en kran eller fatpump. En absorberande matta framför tappningspunkten tar hand om mindre stänk, men ersätter inte en invallad lösning.

Välj material som tål oljan och den rengöring som används i lokalen. Undvik porösa träpallar som kan suga upp vätska. Om fatet flyttas ofta behöver lösningen fungera med den truck, pirra eller pallvagn som finns på plats.

Servicefordon och mobilt förråd

I ett servicefordon kan en spillzon byggas som en grund plastbalja eller tät låda under dunkar och mindre fat. Den ska hålla behållarna på plats vid transport och fånga upp dropp från lock, slangar och påfyllning. Mobila lösningar måste också säkras mekaniskt. En tät uppsamlingslåda hjälper inte om en dunk välter vid inbromsning.

För bränslen gäller särskilda risker. Använd inte en allmän plastlösning utan att kontrollera att den är avsedd för mediet. Vid överföring av brandfarliga vätskor kan jordning och antistatisk hantering behövas. Följ alltid verksamhetens säkerhetsrutiner och gällande krav.

Välj rätt variant för vätska och arbetsflöde

Välj en enkel spillpall om behållarna står stilla och tappningen är begränsad. Välj en större invallad zon om flera behållare hanteras samtidigt, om vätska pumpas mellan kärl eller om personalen behöver stå inom området vid arbetet.

Välj plast när materialet är kemiskt kompatibelt och låg vikt eller korrosionsmotstånd är viktigt. Välj stål när belastning, mekanisk tålighet och truckhantering väger tyngre. Undvik galvaniserat eller målat stål om mediet eller miljön kan angripa ytbehandlingen. Bedöm också om zonen ska användas inomhus eller utomhus, där regnvatten kan fylla invallningen.

För IBC-behållare ska ni kontrollera behållarens utlopp före köp av ventil eller adapter. Notera gängtyp, ytterdiameter och om anslutningen har grov- eller fingänga. Välj rätt packning och dra anslutningen enligt komponentens anvisning. Överdriven åtdragning kan deformera packningen och skapa läckage.

Komplettera zonen med relevanta produktgrupper: packningar för anslutningar, ventiler och kranar för kontrollerad tappning, pumpar och pumpkit för överföring samt slang och tillbehör för rätt flödesväg. Ha även absorberande material och personlig skyddsutrustning nära arbetsplatsen. PPE väljs efter vätskan, exempelvis handskar, skyddsglasögon och stänkskydd.

FAQ

Hur stor ska en spillzon vara?

Spillzonen ska rymma behållarna, arbetsytan och den uppsamling som krävs för verksamhetens största rimliga läckage. Mät i mm och kontrollera uppsamlingsvolymen i l innan inköp.

Kan en spillzon användas för alla kemikalier?

Nej. Material i pall, invallning, packningar och absorbent måste vara kompatibla med vätskan. Kontrollera kemisk kompatibilitet och eventuella nödvändiga godkännanden.

Räcker absorbent utan spillpall?

Nej, absorbent är ett komplement för små spill och sanering. Den ersätter inte uppsamling under fat, dunkar eller IBC-behållare där ett större läckage kan uppstå.

Behövs jordning vid tappning?

Vid hantering av brandfarliga vätskor kan jordning och antistatiska åtgärder behövas för att minska risken för statisk elektricitet. Bedöm alltid vätskan, utrustningen och arbetsmomentet före tappning.

En välplanerad spillzon ska göra rätt arbetssätt enkelt: rätt behållare på rätt plats, rätt anslutning vid tappning och material för att agera direkt om något börjar läcka.
