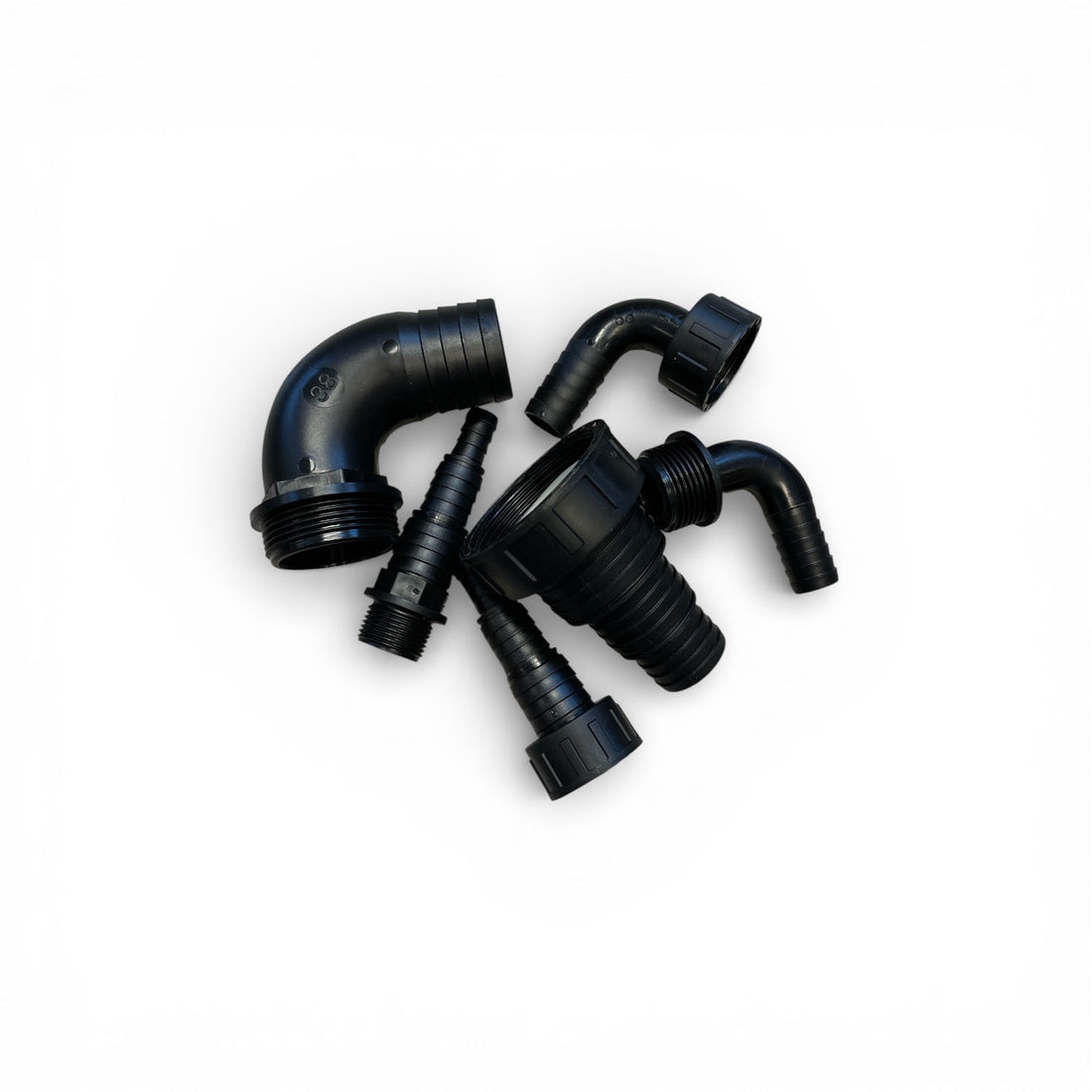

Gängguide – så väljer du rätt rörgänga till koppling, kran, slang och pump

Gängguide – så väljer du rätt rörgänga till koppling, kran, slang och pump

När du ska koppla ihop slang, kran, ventil, pump eller adapter är rätt gänga avgörande för att få en tät och säker anslutning. Den vanligaste orsaken till läckage är inte “dålig packning” – utan fel dimension eller fel gängstandard. I den här guiden visar vi hur du snabbt identifierar dimensionen genom att mäta i mm och matcha mot tumstorlek.

Passar för dig som handlar:

  • Slangkopplingar & slangnipplar

  • Camlock/snabbkopplingar

  • Kranar/kulventiler & ventiler

  • Pumpar & pumpkit

  • Packningar & O-ringar

  • IBC-adaptrar & övergångar (obs: IBC-gängor som S60x6/S100x8 är egna standarder – mer om det längre ner)

Sökord som gör guiden lätt att hitta

gängguide, rörgänga, BSP, BSPP, G-gänga, tumgänga, mäta gänga, ytterdiameter gänga, innerdiameter gänga, slangkoppling gänga, camlock gänga, kran gänga, pumpanslutning gänga, 1/2 tum i mm, 3/4 tum i mm, 1 tum gänga mm

Steg 1: Mät rätt – utvändig (hane) eller invändig (hona)

Utvändig gänga (hane): mät ytterdiametern från gängtopp till gängtopp.
Invändig gänga (hona): mät innerdiametern i öppningen.

Tips från verkstaden: Mät på flera ställen och ta ett snitt. Små avvikelser är normala.

Steg 2: Matcha din mätning mot tabellen (snabb översättning)

Dimension Tum Utvändig mått ca (mm) Invändig mått ca (mm)
06 1/8" 10 8
08 1/4" 14 11
10 3/8" 17 14
15 1/2" 21 18
20 3/4" 27 24
25 1" 34 30
32 1 1/4" 42 38
40 1 1/2" 48 44
50 2" 60 56
65 2 1/2" 76 72
80 3" 89 84

Måtten är ca och används för snabb identifiering. Exakta mått kan variera något mellan standarder och toleranser.

Välj rätt hos Tankcenter – praktiska exempel

1) Du ska koppla en slang till en kran/kulventil

  1. Identifiera gängan på kranen (hona/hane).

  2. Matcha diameter mot tabellen (t.ex. ca 21 mm → 1/2").

  3. Välj rätt del i våra slangkopplingar/slangnipplar och komplettera med rätt packning vid behov.

Relaterade kategorier: Slangkopplingar & slangnipplar → Kranar/kulventiler → Packningar & O-ringar.

2) Du ska bygga tappning/överföring med pump

Pumpar och pumpkit anges ofta med anslutningar som G 1", G 3/4" osv.

  • Mät eller kontrollera anslutningen och välj övergång till slang via slangnippel eller camlock beroende på hur du vill kunna koppla isär.

Relaterade kategorier: Pumpar & pumpkit → Camlock/snabbkopplingar → Slangar & slangtillbehör

3) Camlock: vilken gänga sitter på camlocken?

Camlock finns ofta med gängände (t.ex. BSP/G) eller slangstos.

  • Här är det extra viktigt att matcha gängstandard + tumstorlek så att den passar din ventil/adapter.

Relaterade kategorier: Camlock/snabbkopplingar → Packningar → Ventiler/kranar

Viktigt: Blanda inte standarder som “nästan passar”

En koppling kan kännas nära men ändå inte täta. Vanliga standarder du kan stöta på:

  • BSP (G) – vanlig i industri och vätskehantering

  • NPT – annan profil/stigning (inte kompatibel med BSP)

  • Metriska gängor – anges i mm, t.ex. M42

  • IBC-gängor – egna dimensioner som S60x6, S75x6, S100x8

IBC-adapter ≠ rörgänga

IBC-gängor (S60x6/S100x8) är inte “tumgängor”. Om du ska från IBC till slang/ventil är det vanligt med:

  • IBC-adapter (S60x6/S100x8) → övergång till BSP/G → vidare till slangkoppling/camlock
    Och glöm inte rätt packning/tätningsring för att få tät anslutning.

Snabb FAQ (Tankcenter)

Hur vet jag om jag har 1/2” eller 3/4”?
Mät ytterdiametern: ca 21 mm → 1/2”, ca 27 mm → 3/4”.

Varför är 1” inte 25,4 mm?
Tumstorleken är ofta nominell rördimension – den faktiska gängdiametern är större (1” ligger ca 34 mm utvändigt i tabellen).

När behöver jag packning?
Vid många kopplingar avgör packningen tätningen. Om du får dropp/läckage: kontrollera först dimension och standard, byt sedan packning/O-ring.
