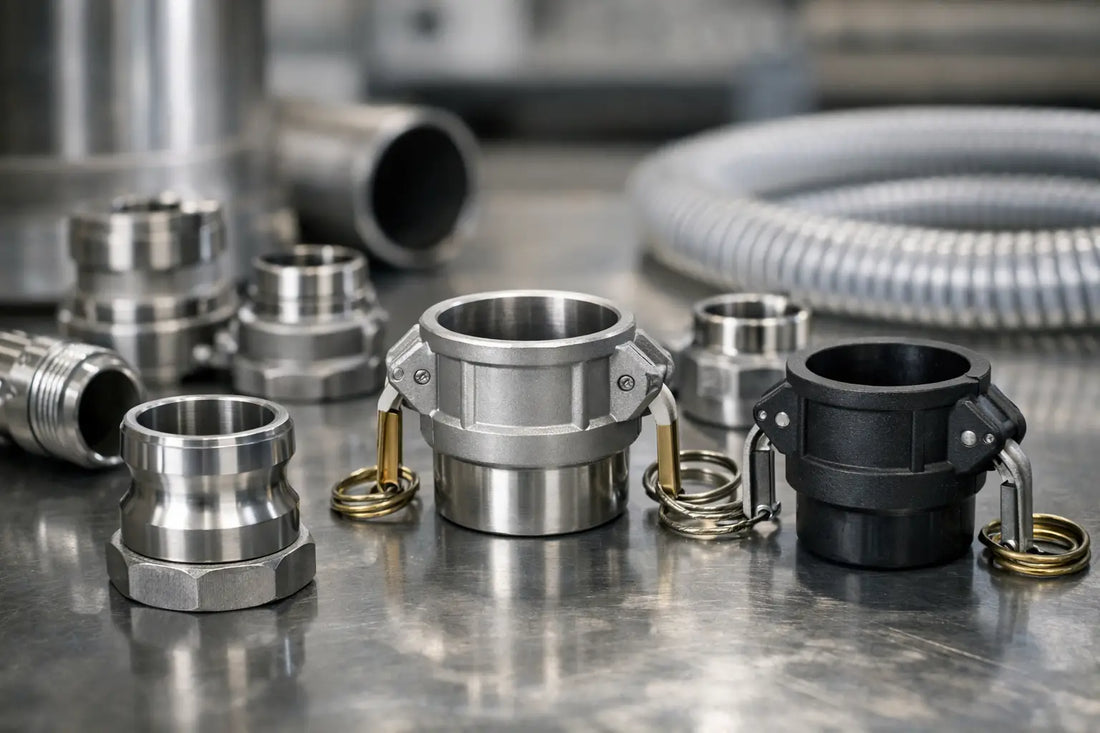

Guide till Camlock-dimensioner och kopplingar

En guide till Camlock-dimensioner hjälper dig att välja kopplingar som passar ihop utan läckage, strypning eller improviserade övergångar. Camlock, även kallat kamlock, är en snabbkoppling för vätskor där två kamarmar låser en adapter mot en koppling med packning.

Storleken på en Camlock-koppling anges normalt i tum och motsvarar kopplingens nominella anslutningsstorlek. Den säger inte alltid exakt vad slangens ytterdiameter, gängans ytterdiameter eller fria genomlopp är. Därför räcker det inte att mäta en befintlig detalj på måfå. Du behöver även kontrollera kopplingstyp, slangdimension, gängstandard och vilket medium systemet ska hantera.

Översikt: guide till Camlock-dimensioner

Camlock används när slangar, pumpar, tankar och ventiler ska anslutas och kopplas loss ofta. Konstruktionen är enkel: adaptern förs in i honkopplingen, kamarmarna fälls ned och en packning tätar anslutningen. Det gör kopplingen praktisk vid tillfällig överföring, fyllning och tömning.

Vanliga nominella Camlock-dimensioner är 1/2 tum, 3/4 tum, 1 tum, 1 1/4 tum, 1 1/2 tum, 2 tum, 3 tum och 4 tum. I tank- och slangsystem är 1 tum, 1 1/2 tum och 2 tum särskilt vanliga. Valet beror främst på önskat flöde, befintliga anslutningar och hur lätt systemet ska vara att hantera.

En 2-tums Camlock ska alltid kopplas mot en 2-tums kompatibel Camlock-motdel. Däremot kan den andra sidan av detaljen vara en slangstos, invändig BSP-gänga, utvändig BSP-gänga eller en annan anslutning. Camlock-storleken och gängstorleken kan vara lika, men det får aldrig antas utan produktdata eller mätning.

Camlock är avsett för flyttbara slang- och tankanslutningar. Det är inte automatiskt rätt val för permanent rörinstallation, högtryckshydraulik, vakuumdrift eller bränslesystem med särskilda lag- och täthetskrav. Kontrollera alltid anläggningens krav före installation.

Praktiska fördelar

• Snabb anslutning och frånkoppling utan verktyg vid återkommande vätskeöverföring.
• Färre gängade skarvar i tillfälliga slangdragningar, vilket förenklar rengöring och byte.
• Tydlig nominell storlek från 1/2 tum till 4 tum för planering av slang, pump och ventil.
• Många anslutningsutföranden, exempelvis slangstos, BSP-gänga, fläns och tankadapter.
• Möjlighet att bygga övergångar mellan IBC-ventiler, pumpar, slangar och tappningsutrustning.

För en servicebil eller verkstad kan snabbkopplingen minska ställtiden mellan olika jobb. I lantbruk kan den underlätta flytt av vatten eller flytande gödsel mellan tank och pump. Vid kemikaliehantering är nyttan främst kontrollen: rätt anslutning, rätt packning och en planerad arbetsgång minskar risken för spill.

Den praktiska vinsten försvinner dock om kopplingen är fel dimensionerad. En liten koppling i en grov slang kan begränsa flödet. En tung 3- eller 4-tums slang med otillräckligt stöd kan belasta kopplingen och packningen. Dimensionera därför hela vägen från tankutlopp till slangände.

Funktioner och specifikationer

Följande uppgifter ska kontrolleras för varje Camlock-koppling. Värden för temperatur, tryck och kemisk tålighet skiljer sig mellan material, packning och tillverkare.

• Nominell Camlock-storlek: vanligen 1/2 tum till 4 tum.
• Slanganslutning: slangstos ska matcha slangens invändiga diameter i mm eller tum.
• Gänga: kontrollera om anslutningen är BSP, NPT eller en tankgänga som S60x6, S75x6 eller S100x8.
• Material: aluminium, rostfritt stål, polypropen och mässing förekommer. Materialet påverkar vikt, korrosionsmotstånd och medielämplighet.
• Packning: exempel är NBR, EPDM, FKM och PTFE. Packningen är ofta den avgörande delen för tätning och kemisk kompatibilitet.
• Temperatur: anges i °C i produktens datablad. Använd inte en koppling utanför angivet område.
• Arbetstryck och vakuum: anges i bar eller vakuumvärde för den aktuella modellen. Bedöm även slang, klämmor och pump, inte bara kopplingen.
• Flöde: anges i l/min när tillverkaren lämnar data. Faktiskt flöde påverkas av slanglängd, höjdskillnad, viskositet och ventiler.

Camlock-typerna beskriver kopplingens form. Typ A har normalt en Camlock-hondel och utvändig gänga. Typ B har hondel och invändig gänga. Typ C kombinerar hondel med slangstos, medan typ E har hanadapter med slangstos. Typ F är hanadapter med utvändig gänga. Dammpluggar och dammkåpor används för att skydda öppna anslutningar, men de ska inte ersätta en korrekt avstängningsventil.

Användningsområden i verkliga miljöer

Vid tömning av en IBC-behållare kan en tankadapter skapa övergång från IBC-ventilens gänga till Camlock. Därefter ansluts en slang med exempelvis typ C eller typ E, beroende på vilken sida som behöver snabbkoppling. Kontrollera IBC-ventilens faktiska gänga först. S60x6, S100x8 och andra tankgängor är inte BSP och passar inte direkt mot en vanlig rörgängad koppling.

I verkstäder används Camlock ofta för vatten, spillolja eller processvätska mellan fatpump, slang och uppsamlingsbehållare. För oljor och kemikalier måste både kopplingsmaterial och packning vara lämpliga. Kontrollera kemisk kompatibilitet och eventuella nödvändiga godkännanden. Använd inte en okänd packning för lösningsmedel, starka syror eller starka alkalier.

För bevattning och vattenöverföring är låg vikt ofta viktig. Polypropen eller aluminium kan då vara praktiska alternativ, beroende på miljö och belastning. Rostfritt stål kan passa där korrosion, rengöringskrav eller en mer krävande vätska styr valet. Livsmedelsanvändning kräver dokumenterad lämplighet för både material och packning. Anta aldrig att rostfritt stål i sig innebär livsmedelsgodkännande.

Camlock bör normalt undvikas för trycksatt tryckluft om kopplingen, packningen och hela systemet inte uttryckligen är specificerade för det. Undvik också kopplingar med slitna kamarmar, deformerade spår eller spruckna packningar. De kan låsa mekaniskt men ändå läcka under drift.

Välj rätt variant och storlek

Börja med anslutningen som redan finns i systemet. Mät gängans diameter och stigning vid osäkerhet, eller läs märkningen på ventil, pump eller tankadapter. Identifiera sedan vilken Camlock-typ som behövs på den fria sidan. En slanganslutning kräver vanligen slangstos och rätt slangklämma. En anslutning till ventil eller pump kräver rätt gängtyp och tätmetod.

Välj 1/2 tum eller 3/4 tum för mindre slangar och begränsade flöden, när utrustningen är lätt och lättmanövrerad. Välj 1 tum eller 1 1/2 tum för många pumpar, vattenledningar och vanliga tappningslösningar. Välj 2 tum när högre flöde och IBC-relaterade lösningar kräver större genomlopp. Välj 3 tum eller 4 tum först när pump, slang, tankutlopp och hantering verkligen motiverar storleken.

Välj polypropen om låg vikt och lämplig kemisk resistens enligt produktdata är viktig. Välj aluminium när en tålig men relativt lätt koppling behövs för ett kompatibelt medium. Välj rostfritt stål när korrosion, rengöring eller specificerad mediekompatibilitet kräver det. Undvik att blanda material utan att bedöma galvanisk korrosion, kemisk påverkan och packningens funktion.

Säkerställ också att slangen inte hänger i kopplingen. Stötta tunga slangar, använd rätt slangklämmor och dra aldrig i kamarmarna för att flytta utrustningen. Vid brandfarliga vätskor kan jordning och antistatisk utrustning krävas. Följ alltid arbetsplatsens rutiner, använd lämplig personlig skyddsutrustning och ha spillhantering nära arbetsområdet.

Relaterade produktgrupper som Packningar, Ventiler/kranar, Pumpar & pump kit samt Slang & tillbehör bör bedömas som delar av samma system. En korrekt Camlock-koppling kan inte kompensera för fel slang, otät ventil eller en pump som ger för högt tryck.

FAQ

Passar en 2-tums Camlock på alla 2-tums anslutningar?

Nej. Den passar mot en 2-tums Camlock-motdel. Om den andra anslutningen är gängad måste både gängtyp och dimension stämma, exempelvis BSP eller NPT.

Hur vet jag vilken packning jag behöver?

Utgå från vätskan, temperaturen i °C och produktens dokumenterade kemiska kompatibilitet. Byt alltid en packning som är hård, svullen, sprucken eller permanent deformerad.

Kan jag använda Camlock till bensin eller diesel?

Det beror på kopplingens material, packning, systemtryck och gällande krav. Använd inte en standardkoppling utan att kontrollera att den är specificerad för aktuellt bränsle och användning.

Mät den befintliga anslutningen innan du beställer och kontrollera hela flödesvägen, inte bara kopplingen. Det är det enklaste sättet att få en tät, säker och användbar lösning från första monteringen.
