Guide till camlock kopplingar

En camlock-koppling är en snabbkoppling för slangar och rör vid överföring av vätskor. Den används för att koppla ihop eller lossa ledningar snabbt utan verktyg, vilket sparar tid vid fyllning, tömning och service.

I den här guide till camlock kopplingar går vi igenom hur systemet fungerar, hur du väljer rätt storlek och material, och när camlock är rätt val - eller fel val. För många fel börjar med att man blandar standard, gänga eller tätning, inte med själva kopplingen.

Översikt

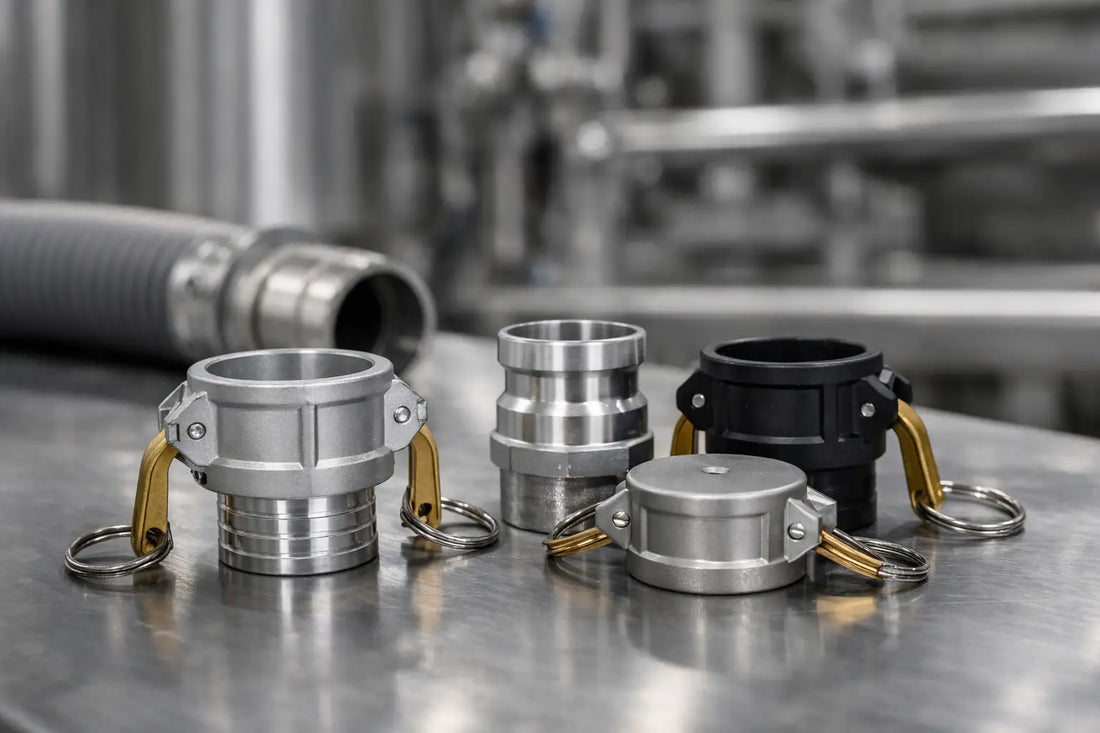

Camlock, även kallad kamarmskoppling eller snabbkoppling med hävarmar, består normalt av två halvor. Ena sidan har honkoppling med två armar, den andra sidan har hankoppling med spår där armarna låser. När armarna fälls ned pressas delarna ihop mot en packning och ger en tät anslutning.

Det här är en vanlig lösning för vatten, oljor, vissa kemikalier och andra medier där snabb hantering är viktig. Systemet används ofta i industri, verkstad, lantbruk, servicefordon och tankhantering. Det passar särskilt bra där slangar kopplas om ofta.

Det finns dock begränsningar. Camlock är normalt inte rätt val för höga tryck, permanent fast installation med vibrationer eller applikationer där ett skruvat förband med definierat moment krävs. För aggressiva kemikalier, livsmedel eller brandfarliga vätskor måste man alltid kontrollera kemisk kompatibilitet och eventuella nödvändiga godkännanden.

En annan vanlig miss är att tro att alla camlock-delar passar ihop bara för att storleken ser rätt ut. Det gör de inte alltid. Standard, materialtolerans, packning och gängtyp måste också stämma.

Praktiska fördelar

• Snabb anslutning och frånkoppling utan verktyg.
• Tydlig låsning som är enkel att kontrollera visuellt.
• Bra för återkommande slangbyten och tillfälliga uppkopplingar.
• Finns i flera material för olika miljöer och medier.
• Kan kombineras med slanganslutning, BSP-gänga och vissa adaptrar.

Den stora praktiska vinsten är tiden. I driftmiljöer där utrustning flyttas mellan tankar, kärl eller maskiner gör camlock arbetet enklare och minskar stillestånd. Rätt vald koppling minskar också risken för dropp och felmontering jämfört med improviserade övergångar.

Samtidigt finns ett tydligt beroende av rätt tätning och rätt montage. Om packningen är fel för mediet, om slangklämman är undermålig eller om armarna inte låser helt, hjälper inte snabbkopplingsfunktionen. Välj därför systemet som en helhet, inte bara kopplingshuset.

Funktion och vanliga typer i en guide till camlock kopplingar

Camlock-delar anges ofta som typ A, B, C, D, E, F samt dammpropp och dammlock. Bokstaven beskriver hur anslutningen ser ut, till exempel om delen har utvändig gänga, invändig gänga eller slangstos. Det gör det lättare att bygga en fungerande övergång mellan tank, ventil, pump, slang och tappunkt.

Typ A har hankoppling och invändig gänga. Typ B har honkoppling med hävarmar och utvändig gänga. Typ C har honkoppling och slangstos. Typ E har hankoppling och slangstos. Typ F har hankoppling och utvändig gänga. Dammpropp och dammlock används när anslutningen inte är i drift och hjälper till att hålla smuts borta.

I praktiken väljer man ofta en gängad del mot ventil eller pump och en slangstos mot flexibel slang. Om systemet redan använder BSP-gänga behöver du kontrollera om det är BSPP eller BSPT, eftersom tätning och anslutningssätt kan skilja. En gänga som nästan passar är en vanlig orsak till läckage.

Egenskaper och specifikationer

Exakta värden varierar mellan tillverkare och storlek, så kontrollera alltid produktspecifikationen för den aktuella delen. Följande punkter är de viktigaste att verifiera före köp och montering.

• Storlekar: vanligen från 1/2 tum till 4 tum, ibland större
• Anslutning: slangstos, invändig BSP, utvändig BSP eller specialadapter
• Material: aluminium, rostfritt stål, polypropen, mässing i vissa utföranden
• Tätning: ofta NBR, EPDM, PTFE eller Viton/FKM beroende på media
• Arbetstryck: anges i bar och sjunker normalt vid större dimensioner
• Temperatur: beror på material och packning, anges i °C
• Flöde: påverkas av DN, slangdimension, viskositet och tryckfall, anges i l/min när data finns
• Mått: bygglängd, ytterdiameter och slangstos i mm kan vara avgörande vid eftermontering

Välj aluminium om du behöver låg vikt och snabb hantering för exempelvis vatten, olja eller generell verkstadsdrift. Välj rostfritt stål om miljön är mer krävande eller om korrosionsmotstånd är viktigt. Välj polypropen om kemisk resistens behövs och driftförhållandena ligger inom materialets begränsningar. Undvik att anta att ett material fungerar för alla kemikalier. Kontrollera kemisk kompatibilitet och eventuella nödvändiga godkännanden.

Packningen är minst lika viktig som kopplingshuset. NBR används ofta för oljor och generella petroleumrelaterade medier, medan EPDM ofta passar bättre för vattenbaserade medier och vissa kemikalier. PTFE kan vara lämpligt där hög kemisk resistens behövs, men tätningen påverkas också av konstruktionen runt packningen.

Användningsområden

I verkstad och underhåll används camlock ofta för tömning av spilloljetankar, överföring av tvättvätskor, kylvätska eller processvatten. I lantbruk är de vanliga vid vattenhantering, gödselrelaterade vätskor och fyllning från lagringstank till utrustning. I servicefordon uppskattas de för att slangar snabbt kan kopplas till pump eller behållare utan verktyg.

Vid IBC-installationer används camlock ofta tillsammans med adaptrar, ventiler/kranar och slang. Här är det extra viktigt att skilja mellan tankanslutningens standard, till exempel S60x6, S75x6 eller S100x8, och själva snabbkopplingens storlek. En IBC-adapter kan alltså ha en tankgänga i ett mått och en camlock-anslutning i ett annat.

Camlock passar mindre bra där anslutningen utsätts för kraftiga ryck, konstant vibration eller där obehörig frånkoppling måste vara mycket svår. Det kan också vara fel val för vakuumapplikationer om produkten inte uttryckligen är specificerad för vakuum i bar. För fasta bränslesystem eller petrolpump-slangar krävs ofta andra typer av godkända kopplingar.

Välj rätt variant

Börja med dimensionen. Om din slang är 25 mm invändigt, behöver slangstos och övriga komponenter matcha detta flödesmässigt. En för liten koppling ger onödigt tryckfall. En för stor kan göra monteringen klumpig och försämra kontrollen vid mindre flöden.

Fortsätt sedan med anslutningstypen. Behöver du ansluta till en ventil med BSP-gänga väljer du en camlock-del med rätt invändig eller utvändig BSP. Behöver du gå till flexibel slang väljer du en slangstos som passar slangens innerdiameter och säkrar den med rätt klämma eller presshylsa.

Materialvalet styrs av media, miljö och hantering. Välj rostfritt om kopplingen ska sitta ute länge, rengöras ofta eller arbeta i korrosiv miljö. Välj aluminium om vikten är viktig och användningen är mer allmän. Välj polypropen om kemikaliekraven pekar dit och temperaturen är inom säkert område. Undvik blandning av material utan att tänka igenom galvanisk korrosion och tätningens påverkan.

Titta också på hur ofta kopplingen används. Om armarna öppnas och stängs dagligen är slitage, ergonomi och tillgång till Packningar viktiga faktorer. Om systemet byggs ihop med Pumpar & pump kit, Slang & tillbehör eller Ventiler/ kranar, kontrollera att hela flödesvägen håller samma dimension och mediatålighet.

Välj camlock om du behöver snabb, återkommande koppling med tydlig låsning. Undvik camlock om applikationen kräver mycket högt tryck, fast installation med hög mekanisk belastning eller särskilda certifieringar som inte finns dokumenterade för produkten.

Säker montering och drift

En korrekt camlock-koppling ska gå ihop utan våld. Om armarna måste pressas ned onormalt hårt kan packningen vara fel, dimensionen avvika eller delarna komma från standarder som inte matchar fullt ut. Tvinga inte ihop kopplingen.

Kontrollera att packningen ligger rätt och är hel. Se över slanginfästningen, särskilt om du använder tjockväggig eller hård slang. Efter första drift bör anslutningen efterdras eller kontrolleras igen om systemet utsatts för temperaturväxlingar.

Vid brandfarliga vätskor eller dammiga miljöer kan jordning och antistatisk hantering vara nödvändig. Använd rätt personlig skyddsutrusning och hantera alltid spillrisk. En snabbkoppling sparar tid, men den ersätter inte säker rutin.

FAQ

Passar alla camlock-kopplingar med samma tumstorlek ihop?

Inte alltid. Storlek måste stämma, men även standard, tolerans och packning påverkar passformen.

Kan jag använda camlock för kemikalier?

Ja, i många fall. Men kontrollera alltid kemisk kompatibilitet för både koppling och packning.

Är camlock tät utan gängtätning?

Själva camlock-anslutningen tätar normalt mot packningen. Gängade anslutningar kan däremot kräva rätt tätning beroende på gängtyp.

Vad ska jag kontrollera först vid läckage?

Börja med packningen, låsarmarnas läge, slanginfästningen och att rätt gängtyp används mot anslutande komponent.

Om du är osäker, utgå från hela systemet i stället för en enskild koppling. Rätt camlock-lösning blir nästan alltid resultatet av rätt storlek, rätt tätning och rätt användning - inte av att delarna råkar gå att trycka ihop.
