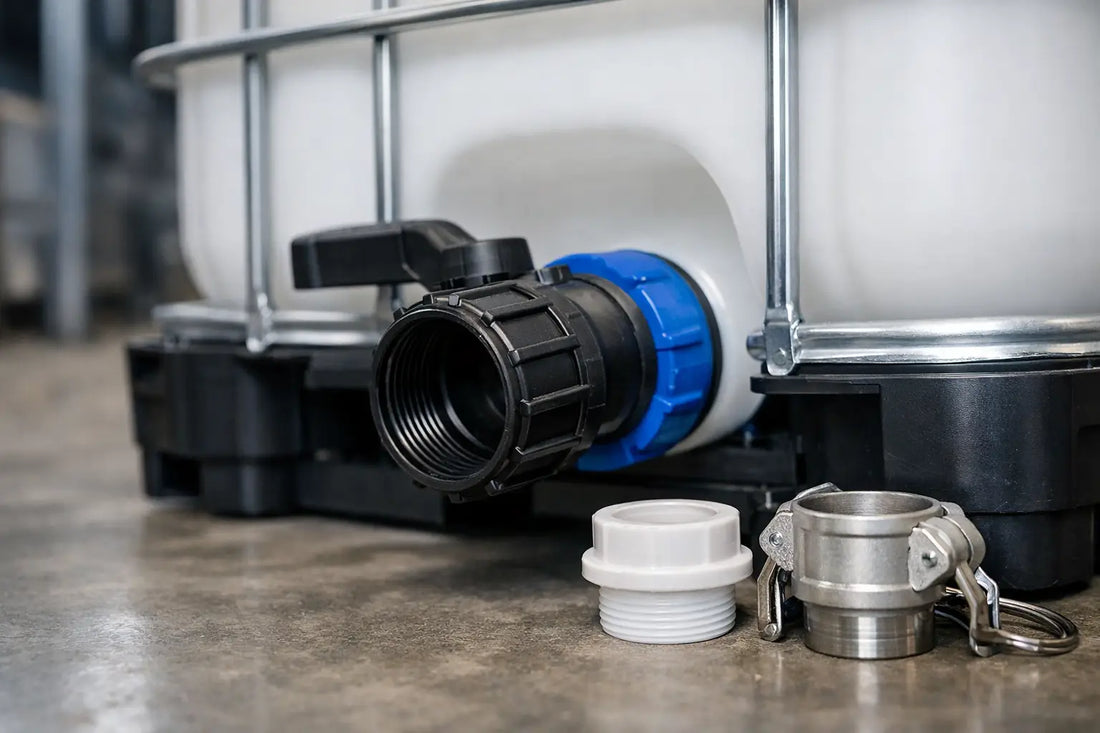

Guide till IBC-gängor

En IBC-gänga är anslutningen på tankens ventil eller utlopp. Den avgör vilka adaptrar, kranar, slangkopplingar och pumplösningar som faktiskt passar utan läckage eller ombyggnad.

Det vanligaste problemet är inte att hitta en adapter. Det är att hitta rätt adapter första gången. I praktiken blandas ofta IBC-standarder, grovgängor och rörgängor ihop. Resultatet blir stillestånd, returärenden eller en koppling som "nästan" passar men aldrig tätar korrekt.

Den här guiden till IBC gängor är skriven för dig som köper in, monterar eller använder utrustning för vätskehantering. Fokus ligger på kompatibilitet, begränsningar och vad du ska kontrollera innan du beställer.

Översikt

IBC-gängor används främst på tankens nedre ventil där vätska tappas ut. De vanligaste beteckningarna är S60x6 och S100x8. Det är inte vanliga BSP-gängor, även om adaptern i nästa steg ofta övergår till BSP 1", BSP 2" eller annan standard för att passa slang, pump eller ventil.

S i S60x6 och S100x8 står normalt för en rund/grov gängstandard som ofta används på IBC-utlopp. Första siffran anger ungefärlig diameter i mm och den andra stigningen, alltså avståndet mellan gängvarven. En S60x6-gänga är därför inte utbytbar mot exempelvis BSP 2", trots att måtten ibland ser nära ut vid snabb kontroll.

Det här är också skälet till att "passar nästan" är en dålig utgångspunkt. IBC-kopplingar ska väljas efter exakt gängtyp, rätt tätning och rätt användningsområde. En lösning för vatten är inte automatiskt rätt för diesel, olja eller kemikalier. Kontrollera kemisk kompatibilitet och eventuella nödvändiga godkännanden.

Praktiska fördelar

Om du identifierar rätt IBC-gänga från början blir installationen enklare och driften säkrare.

• Du minskar risken för läckage vid tappning, överföring och slanganslutning.
• Du väljer rätt adapter mot BSP, kamlock eller slangnippel direkt.
• Du undviker skadade gängor från feltvingad montering.
• Du kortar stillestånd vid service, byte av ventil eller ny tappningslösning.
• Du får bättre kontroll över media, flöde och tätning i hela kedjan.

Välj rätt gängtyp om du arbetar med återkommande påfyllning, dosering eller dränering. Undvik chansköp om tanken används för kemikalier, livsmedelsnära vätskor eller bränslerelaterade medier där fel tätning snabbt blir dyrt.

Egenskaper och specifikationer

När du ska identifiera en IBC-gänga är det några data som betyder mer än allt annat. Produktbilder hjälper, men mått och standard är avgörande.

Vanliga gängtyper på IBC

S60x6 är den vanligaste storleken på många IBC-ventiler. Den används ofta tillsammans med adaptrar till BSP, kamlock/slangkopplingar eller kranar för tappning.

S100x8 förekommer på större utlopp och vissa ventilutföranden. Här krävs rätt motdel, eftersom skillnaden mot S60x6 är stor både i diameter och funktion.

BSP 1", BSP 1 1/2" och BSP 2" är rörgängor som ofta finns på adapterns utgående sida. Det betyder att en adapter kan vara S60x6 x BSP 2", där tanksidan och systemsidan följer olika standarder.

Det du ska kontrollera

• Gängtyp på tanksidan, till exempel S60x6 eller S100x8
• Anslutning på utgående sida, till exempel BSP 1", kamlock eller slangnippel
• Material i adapter och tätning, vanligtvis PP, PE, nylon, aluminium eller rostfritt stål
• Packningens material, till exempel EPDM, NBR eller FKM beroende på media
• Temperatur och tryck om produkten används i ett system med pump eller känsligt media
• Mått i mm om utrymmet runt ventilen är begränsat

För många IBC-adaptrar anges inte alltid fullt arbetstryck i bar eftersom de främst används vid gravitationsflöde eller lågtrycksöverföring. Om du ska koppla till pump, kontrollera alltid tillåtet tryck, vakuum och flöde i l/min för både adapter, slang och ventil. Undvik att bygga ett system där den svagaste länken saknar specificering.

Användningsområden

Rätt IBC-gänga spelar störst roll där anslutningen används ofta eller där mediet ställer krav på tätning och materialval.

I verkstad och underhåll handlar det ofta om vatten, avfettning, oljor eller spillvätskor. Där är snabb montering viktig, men även möjligheten att koppla vidare till Ventiler/kranar eller Slang & tillbehör utan speciallösningar.

I lantbruk används IBC ofta för vatten, gödselrelaterade lösningar eller tillsatsmedel. Här är smuts, väder och upprepade byten vanliga faktorer. Då lönar det sig att välja en adapter med tydlig standard och en packning som kan bytas vid behov.

För servicefordon och mobila enheter är kompakt byggmått viktigt. En lång adapter eller felvinklad koppling kan ta i ram, skåp eller golv. Mät därför inte bara gängan, utan även frigången runt utloppet.

Vid kemikaliehantering gäller hårdare krav. Välj inte material på känsla. Kontrollera kemisk kompatibilitet och eventuella nödvändiga godkännanden. Om du är osäker på media, temperatur eller koncentration ska du inte chansa med standardpackning.

Välj rätt variant

Det snabbaste sättet att välja rätt är att börja på tanksidan och arbeta utåt i systemet.

1. Identifiera gängan på IBC-ventilen

Leta efter märkning på ventilen. Finns ingen märkning, mät ytterdiameter och gängstigning så noggrant som möjligt. S60x6 och S100x8 skiljer sig tydligt när du mäter korrekt i mm.

Om du bara mäter "ungefär 60 mm" utan att kontrollera stigningen kan du ändå få fel. Det är vanligt när slitna ventiler eller färgrester gör gängprofilen svår att läsa.

2. Bestäm vad adaptern ska göra

Ska du koppla till en slang, en pump, en tappkran eller en snabbkoppling? Det avgör vilken utgående standard du behöver. BSP passar ofta bra i fasta eller halvfasta lösningar. Kamlock/slangkopplingar passar ofta bättre där du vill kunna lossa snabbt.

Välj BSP om du vill bygga vidare med vanliga rördelar och ventiler. Välj kamlock om snabb koppling och återkommande byte är viktigare än permanent montage.

3. Välj material efter media och miljö

Plastadaptrar i PP eller PE fungerar ofta väl för vatten och många vanliga vätskor, men inte i alla kemiska miljöer. Metall ger ibland högre mekanisk tålighet, men är inte automatiskt rätt för aggressiva medier.

Välj inte metall om korrosionsrisk eller mediekrav talar emot det. Undvik standardplast om temperatur, slag eller UV-miljö ställer högre krav än normalt.

4. Glöm inte packningen

Många problem beror inte på gängan, utan på fel packning eller en gammal tätning som återanvänds. Packningen ska passa både media och gängans anliggningsyta.

Om kopplingen drogs rätt men ändå sipprar, kontrollera först packningen innan du misstänker fel gängtyp. I många fall är det klokt att samtidigt se över Packningar och närliggande Ventiler/kranar.

Säkerhet vid montering och användning

En IBC-anslutning ska dras fast korrekt, inte överdras. För hård åtdragning kan skada plastgängor, deformera packningen och ge ett sämre resultat än lätt men korrekt montage.

Kontrollera alltid att gängan går lätt för hand i början. Om adaptern kärvar direkt är det ofta fel standard eller sned start. Tvinga aldrig ihop delar med verktyg om gängan inte tar rent från början.

Vid brandfarliga eller känsliga medier kan jordning eller antistatisk lösning vara relevant beroende på hela systemets uppbyggnad. Använd lämplig PPE och arbeta med spillskydd där läckage kan få följdskador. För pumpad överföring ska du också kontrollera att slang, koppling och adapter klarar samma driftförhållanden.

FAQ om guide till IBC gängor

Är S60x6 samma sak som BSP 2"?

Nej. S60x6 är en IBC-relaterad grovgänga. BSP 2" är en rörgängstandard. De kräver normalt en adapter mellan standarderna.

Hur vet jag om min IBC har S60x6 eller S100x8?

Kontrollera ventilens märkning eller mät diameter och gängstigning i mm. Att bara jämföra visuellt räcker sällan.

Kan jag använda samma adapter för alla vätskor?

Nej. Material och packning måste passa mediet. Kontrollera kemisk kompatibilitet och eventuella nödvändiga godkännanden.

Varför läcker det trots att gängan verkar rätt?

Vanliga orsaker är fel packning, skadad tätning, smuts på anliggningsytan eller för hård åtdragning.

Om du vill få rätt lösning direkt, börja med gängan, fortsätt med media och avsluta med rätt anslutning mot resten av systemet. Det sparar både tid och vätska, och det är nästan alltid billigare än att prova sig fram hos https://tankcenter.myshopify.com.
