Hur byter man en camlock-koppling korrekt?

En camlock-koppling är en snabbkoppling för slangar, rör och tankanslutningar. Den låser med två hävarmar och gör att du kan ansluta eller lossa en vätskeledning utan gängning. När frågan är hur byter man camlock koppling handlar svaret främst om rätt dimension, rätt packning och en säker avstängning av systemet.

Byt inte bara den synligt skadade delen. Kontrollera alltid motdelen, låsarmarna, packningsspåret och slangen eller adaptern som kopplingen sitter på. En ny koppling löser inte ett problem som egentligen orsakas av en sprucken slangända, fel slangklämma eller en inkompatibel packning.

Översikt: så byter man en camlock-koppling

Börja med att stoppa flödet och tryckavlasta ledningen. Stäng ventil eller pump, koppla bort strömmen där det är relevant och töm den del av slangen som ska öppnas. Vid kemikalier, olja eller andra riskvätskor ska du använda lämplig personlig skyddsutrustning och ha uppsamlingsmaterial nära till hands.

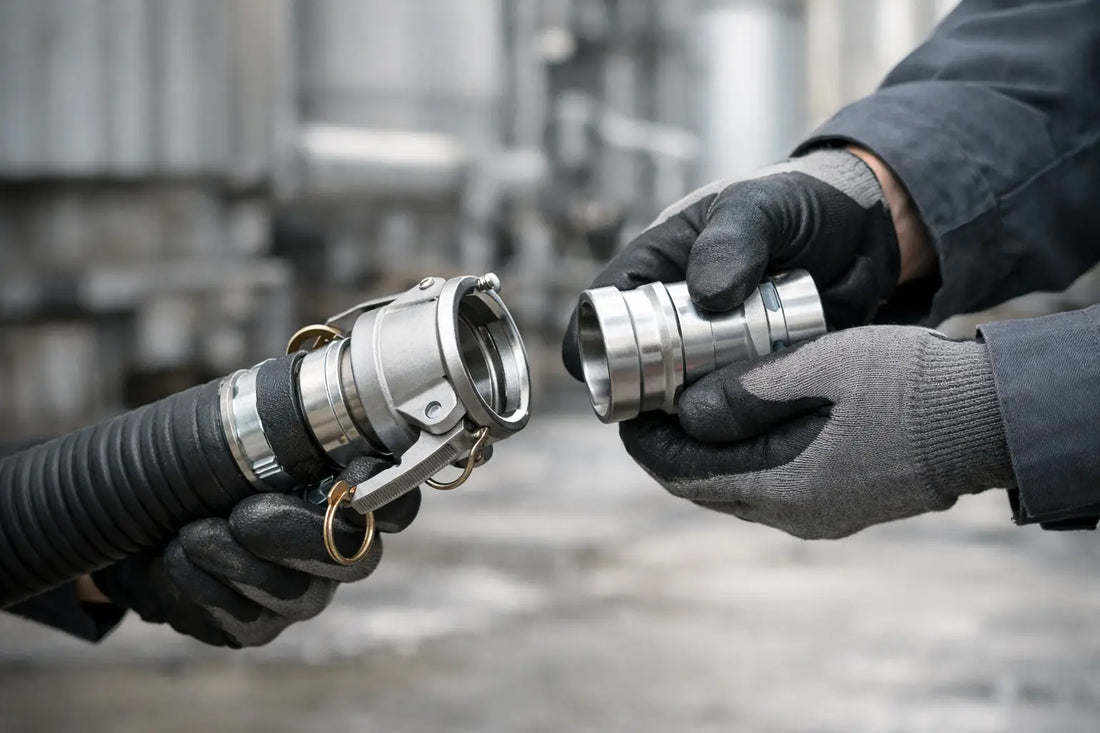

Kontrollera sedan kopplingstypen. En camlock består normalt av en honkoppling med två låsarmar och en hankoppling med adapterspår. Honsidan innehåller vanligen packningen som tätar mot hankopplingens plana tätyta. Storleken anges ofta i tum, exempelvis 1, 1 1/2, 2 eller 3 tum, men kontrollera alltid faktisk anslutning och slangdimension. Mät ytterdiameter, innerdiameter och eventuell gänga innan du beställer ersättningsdelar.

Öppna låsarmarna helt och dra isär kopplingen. Om den sitter fast ska du inte slå på armarna med hårda verktyg. Rengör först området och kontrollera om torkade rester, korrosion eller vakuum håller delarna samman. När kopplingen är lossad demonterar du slangänden, gängad adaptern eller den del som ska ersättas.

På en slanganslutning lossar du slangklämmorna och vrider försiktigt av kopplingen. Är slangen hård, sprucken eller permanent deformerad vid anslutningen bör även den skadade slangbiten kapas bort eller ersättas. På en gängad anslutning ska gängtypen identifieras innan montering. BSP, NPT och tankgängor som S60x6 är inte utbytbara, även om dimensionerna kan se lika ut.

Montera den nya delen i samma riktning som den gamla. På slanganslutningar ska slangen gå hela vägen till anslag eller över slangnippelns fulla tätningslängd. Dra åt klämmorna jämnt enligt slang- och klämtillverkarens anvisning. På gängade anslutningar använder du rätt tätmetod för den aktuella gängan. Konisk gänga kan behöva gängtätning, medan en plan tätande anslutning normalt kräver rätt packning i stället.

Sätt i en ny eller kontrollerad packning i honkopplingens packningsspår. Packningen ska ligga plant utan veck och får inte vara svullen, hård eller skuren. För ihop kopplingshalvorna rakt. Stäng båda låsarmarna samtidigt tills de ligger an ordentligt. Tvinga aldrig en camlock som inte går ihop med normal handkraft. Det tyder ofta på fel storlek, fel adapterprofil eller en packning som hamnat fel.

Provkör alltid med låg belastning först. Fyll eller trycksätt stegvis och inspektera både kopplingen, slanganslutningen och närliggande gängor. Åtgärda även små droppar direkt. Ett mindre läckage kan utvecklas när slangens vikt, vibrationer eller temperaturförändringar belastar anslutningen.

Praktiska fördelar

En korrekt bytt camlock-koppling ger flera praktiska fördelar i drift:

• Kortare stopp vid byte mellan tank, pump och slang.
• Mindre risk för spill när kopplingen passar och packningen tätar rätt.
• Enklare service eftersom kopplingen kan öppnas utan att vrida hela slangen.
• Bättre kontroll över reservdelar när storlek, material och anslutning dokumenteras.
• Lägre risk för skador på slangar och adaptrar än vid återkommande demontering av gängor.

Detta gäller dock bara om kopplingen används inom sina specificerade gränser. Camlock är avsett för vätske- och slanganslutningar i rätt systemutförande. Undvik att använda en vanlig camlock som säkerhetskoppling för personfarliga trycksystem, som lyftpunkt eller som ersättning för en koppling som uttryckligen krävs för fast bränslesystem. Kontrollera alltid tillverkarens tryckklassning för den aktuella modellen.

Funktioner och specifikationer

Camlock-kopplingar finns i flera material och anslutningsutföranden. Uppgifterna måste matchas mot den faktiska produkten, eftersom tillåtet tryck, temperatur och medium varierar mellan material, dimension och tillverkare.

• Dimension: ofta 1-4 tum. Båda kopplingshalvorna måste ha samma nominella camlock-storlek.
• Anslutning: slangnippel, invändig BSP, utvändig BSP, fläns eller tankadapter. Kontrollera gängtyp och stigning separat.
• Material: polypropen, aluminium, rostfritt stål eller mässing förekommer. Materialvalet styrs av medium, miljö och mekanisk belastning.
• Packning: exempelvis EPDM, NBR, FKM eller PTFE beroende på utförande. Packningen är en separat kompatibilitetsfråga.
• Temperatur och tryck: anges av tillverkaren för varje artikel. Använd aldrig en generell tabell som ersättning för produktens datablad.
• Flöde: påverkas av kopplingsdimension, slangens innerdiameter, pumpens kapacitet, viskositet och ledningslängd. Ett l/min-värde kan därför inte bedömas från kopplingen ensam.

För vatten och många vattenbaserade vätskor är plast- eller aluminiumutföranden ofta praktiska, men kemisk kompatibilitet måste bekräftas. För oljor, lösningsmedel, syror, baser och livsmedelsrelaterade vätskor räcker det inte att välja efter materialnamn. Kontrollera kemisk kompatibilitet och eventuella nödvändiga godkännanden för både kopplingskropp, packning, slang och ventil.

Användning i verkliga miljöer

På gårdar används camlock ofta mellan IBC-behållare, bevattningsslang och pump vid hantering av vatten, flytande gödning eller andra godkända vätskor. Här är det vanligt att kopplingen skadas när en tung slang hänger fritt från tankutloppet. Stöd slangen och undvik sidobelastning på IBC-adaptern.

I verkstäder och servicefordon kan kopplingen förenkla överföring av olja, kylvätska eller spolvätska mellan behållare och utrustning. Håll olika medier åtskilda. Märk slangar och kopplingar så att en packning eller slang som använts för ett olämpligt medium inte flyttas till ett annat system.

Vid anläggnings- och underhållsarbete används camlock ofta med pumpar och tillfälliga slangledningar. Där är smuts i tätytan en vanlig läckageorsak. Montera dammskydd när anslutningen inte används och kontrollera att låsarmarnas sprintar inte är slitna eller lösa.

Vid brandfarliga vätskor krävs en särskild riskbedömning. Jorda och potentialutjämna systemet där processen kräver det, särskilt vid överföring som kan skapa statisk elektricitet. Använd inte automatiskt en vanlig slang- och camlocklösning för bensin eller fasta bränslesystem. Följ lokala krav, utrustningens godkännanden och regler för den aktuella installationen.

Välj rätt variant vid byte av camlock-koppling

Välj samma camlock-dimension som motdelen om du ska ersätta en enskild kopplingshalva. Välj en komplett ny koppling om både hankoppling, honkoppling och packning har slitage, eller om du saknar säker information om tidigare medium. Att blanda delar från olika standarder eller okända fabrikat kan ge dålig låsning även om storleken verkar rätt.

Välj polypropen om systemet kräver låg vikt och materialet är bekräftat kompatibelt med vätskan. Välj aluminium när låg vikt och mekanisk tålighet behövs, men undvik det om medium eller miljö kan angripa aluminium. Välj rostfritt stål när kraven på korrosionsbeständighet, rengöring eller processmiljö motiverar det. Undvik att anta att rostfritt stål automatiskt passar alla kemikalier.

Packningen ska väljas efter mediet, inte bara efter kopplingens material. EPDM passar ofta vattenbaserade tillämpningar, medan NBR ofta används för oljehaltiga medier. Det är inte en universell regel. Undvik en packning om dess kemiska resistens, temperaturintervall eller livsmedelsstatus inte är dokumenterad för din användning.

Om kopplingen ansluts till en IBC behöver du även identifiera tankens utlopp. S60x6, S75x6 och S100x8 är exempel på vanliga tankgängor, men de har olika diameter och stigning. En IBC-adapter ska därför matcha både tankgängan och den camlock-anslutning som behövs. Kontrollera även ventiler/kranar, packningar samt slang och tillbehör som en sammanhängande lösning.

FAQ

Kan man byta bara packningen i en camlock-koppling?

Ja, om kopplingskroppen, låsarmarna och tätytan är oskadade. Byt packningen om den är platt, sprucken, svullen eller om mediet har ändrats. Kontrollera att den nya packningen har rätt dimension och ligger helt i spåret.

Varför läcker en ny camlock-koppling?

Vanliga orsaker är fel packningsmaterial, smuts på tätytan, fel dimension eller att slanganslutningen inte är tät. Kontrollera även att båda låsarmarna är helt stängda och att hankopplingen inte har skador i adapterspåret.

Kan en 2-tums camlock anslutas till en 2-tums BSP-gänga?

Inte direkt, eftersom camlock och BSP är olika anslutningstyper. Du behöver en adapter med rätt camlock-storlek på ena sidan och rätt BSP-gänga på den andra.

En väl dokumenterad koppling sparar tid nästa gång något ska bytas. Skriv upp camlock-storlek, gänga, material, packning och medium direkt efter provtryckningen. Då går framtida service snabbare och risken för felkoppling minskar.
