Hur fungerar snabbkopplingar i praktiken?
Share
Om en slang ska lossas ofta men ändå hålla tätt under drift är snabbkopplingen ofta den enklaste lösningen. Frågan hur fungerar snabbkopplingar handlar i grunden om tre saker - låsning, tätning och rätt kompatibilitet mellan hane, hona och media.
Översikt
En snabbkoppling är en koppling som låter dig ansluta och frånkoppla slang, rör eller utrustning utan att skruva hela förbandet varje gång. Den används för att spara tid, minska spill och göra service enklare i system för vatten, luft, oljor och vissa kemikalier.

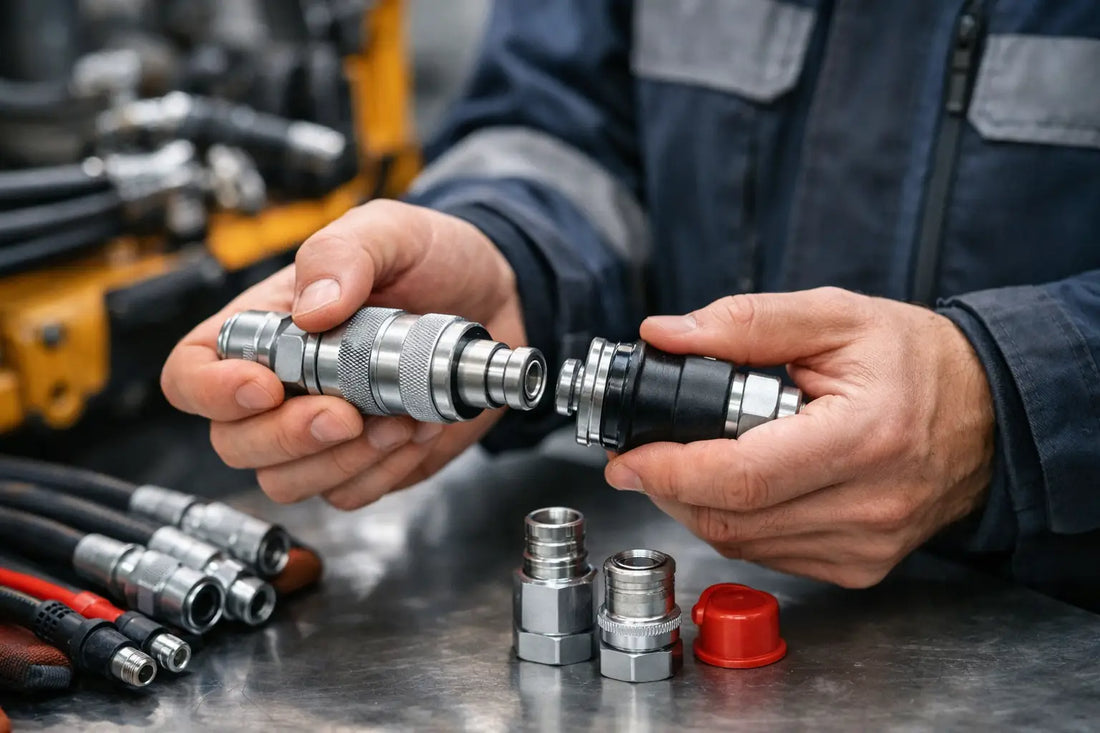

Funktionen bygger normalt på två delar. Honkopplingen har en låsmekanism, ofta kulor eller klor, och en tätning i form av O-ring eller packning. Hankopplingen förs in i honan och låses mekaniskt när hylsan släpps tillbaka. När delarna sitter rätt hålls kopplingen ihop av låset medan tätningen stoppar läckage.
I många utföranden finns även en ventil i ena eller båda halvorna. Den öppnar när kopplingen ansluts och stänger när den kopplas loss. Det minskar vätskeförlust och begränsar inträngning av smuts. Det är särskilt relevant i servicefordon, verkstäder, lantbruk och tappningspunkter där kopplingar öppnas ofta.
Det låter enkelt, men snabbkopplingar är inte universella. Profil, dimension, gängtyp och material måste passa systemet. En koppling med BSP 1/2 tum passar inte automatiskt mot en annan serie med samma nominella storlek. Samma sak gäller kopplingar för luft jämfört med vätska. Välj därför efter standard, inte bara efter ungefärlig storlek.
Praktiska fördelar
- Snabbare anslutning och frånkoppling vid service, påfyllning och tömning
- Mindre spill när kopplingen har ventil på ena eller båda sidor
- Färre verktyg behövs vid återkommande arbete
- Bättre arbetsmiljö genom kortare exponering för vätska och stänk
- Enklare byte mellan slangar, munstycken, pumpar och behållare
Hur fungerar snabbkopplingar steg för steg
När hankopplingen trycks in i honkopplingen förs den förbi låskulor eller låssegment. Hylsan rör sig bakåt och fjädern i kopplingen pressar sedan tillbaka låsmekanismen så att hanen hålls kvar. Samtidigt pressas tätningen mot den släta tätytan på hankopplingen.
Om kopplingen är ventilförsedd händer ytterligare ett steg. Ventilerna i kopplingshalvorna öppnas av varandra när de når rätt läge. Då kan mediet passera. Vid frånkoppling stänger ventilerna innan halvorna är helt separerade. Det är därför så kallade avstängande snabbkopplingar ofta används där läckage måste begränsas.
Det finns också genomloppskopplingar utan ventil. De ger ofta bättre flöde i l/min och lägre tryckfall, men de släpper ut media direkt när de kopplas isär. Välj sådan lösning om högt flöde är viktigare än droppfri frånkoppling. Undvik den om du hanterar vätskor som inte ska spillas.
Tätningen är minst lika viktig som låset. En O-ring i NBR fungerar ofta för vatten, luft och vissa oljor, medan EPDM eller FKM kan krävas i andra miljöer. Kontrollera kemisk kompatibilitet och eventuella nödvändiga godkännanden. Gissa inte vid aggressiva kemikalier eller livsmedelsrelaterad användning.
Funktioner och specifikationer att kontrollera
När du väljer snabbkoppling bör du läsa specifikationen som en systemdel, inte som en lös komponent. Det som ser rätt ut kan ändå bli fel i drift.
- Anslutningstyp: slanganslutning, invändig eller utvändig gänga, ofta BSP
- Dimension: till exempel BSP 1/4 tum, BSP 1/2 tum eller DN-värde
- Material: mässing, rostfritt stål, aluminium eller plast/komposit
- Tätning: NBR, EPDM, FKM eller annat packningsmaterial
- Arbetstryck: anges i bar
- Temperaturintervall: anges i °C
- Flödeskapacitet: anges i l/min där tillverkaren lämnar data
- Ventiltyp: enkel avstängning, dubbel avstängning eller fri genomgång
- Mått: bygglängd, ytterdiameter och slangdimension i mm
Välj rostfritt om miljön är fuktig, kemiskt krävande eller om rengöring sker ofta. Undvik plast i utsatta miljöer med slag, hög temperatur eller där felaktig åtdragning är vanligt. Välj dubbel avstängning om du vill begränsa spill. Undvik den om maximalt flöde är viktigare än droppskydd.
Användningsområden i verkliga miljöer
I verkstäder används snabbkopplingar ofta för tryckluft, tappning och överföring mellan behållare och slang. Där uppskattas snabb service och mindre stillestånd. I lantbruk kopplas spridningsutrustning, pumpar och tillfälliga slangdragningar ofta ihop under tidspress, och då gör snabbkopplingar arbetet mer förutsägbart.
I servicefordon och mobila enheter är de särskilt användbara eftersom utrustning byts ofta mellan olika jobb. Där spelar även storlek och vikt roll. En kompakt koppling med rätt ventilfunktion kan spara både rengöringstid och förbrukad vätska.
Vid IBC-lösningar och tillfälliga tappningssystem används snabbkopplingar ibland tillsammans med adaptrar, ventiler/kranar och slang & tillbehör. Då är det viktigt att hela kedjan passar ihop - från tankgänga som S60x6 eller S100x8 till eventuell BSP-övergång och vidare till slangdimension. Om en del i kedjan stryper flödet eller har fel packning får du problem även om själva snabbkopplingen är korrekt.
Snabbkopplingar är däremot inte rätt överallt. De är normalt inte förstavalet för permanenta, fasta rörsystem där en gängad eller flänsad anslutning ger mer stabil installation. De är inte heller automatiskt lämpliga för bränslepumpslang eller fasta bränslesystem. Där krävs ofta specifika godkännanden och annan konstruktion.
Välj rätt snabbkoppling
Börja med mediet. Ska kopplingen användas för vatten, tryckluft, olja eller kemikalie? Det avgör material och tätning. Fortsätt sedan med anslutningen. Kontrollera om systemet har BSP-gänga, slangnippel eller annan standard, och mät både gänga och slang i mm där det behövs.
Nästa steg är driftdata. Arbetstryck i bar och temperatur i °C måste ligga inom kopplingens område med rimlig säkerhetsmarginal. Om systemet ger tryckstötar eller pulserande flöde bör du vara extra försiktig. En koppling som klarar statiskt tryck på papper kan ändå få kort livslängd i verklig drift.
Fundera också på hur ofta kopplingen ska användas. Vid många kopplingscykler är slitstyrka viktigare än inköpspris. Om operatören arbetar med handskar eller i trånga lägen kan greppvänlig hylsa och tydlig låsning vara avgörande. I smutsig miljö kan dammskydd och regelbundet byte av packningar göra stor skillnad.
Välj en avstängande modell om du vill minska spill vid frånkoppling. Välj fri genomgång om du behöver högre flöde och accepterar att mediet rinner ut när kopplingen lossas. Välj samma serie på hane och hona. Undvik att blanda profiler bara för att delarna nästan passar.
Om du bygger ett komplett överföringspaket kan det vara klokt att se över Packningar, Kamlock/slangkopplingar, Pumpar & pump kits och PPE samtidigt. Det minskar risken att en liten detalj stoppar hela installationen.
Säkerhet vid användning
Kontrollera alltid att kopplingen verkligen låst innan du trycksätter systemet. Dra lätt i slangen efter anslutning. Om hylsan inte gått tillbaka helt kan kopplingen lossna under tryck.
Byt skadade O-ringar och packningar direkt. En liten spricka räcker för dropp, luftinträngning eller större läckage. Använd rätt tätning för rätt media och se till att tätytorna är rena innan anslutning.
Vid kemikalier, oljor eller okänd media ska operatören använda lämplig PPE. Där antistatisk funktion eller jordning krävs måste hela systemet bedömas, inte bara kopplingen. Snabbkopplingen löser inte i sig risker med statisk elektricitet, övertryck eller felaktig ventilation.
FAQ
Är alla snabbkopplingar kompatibla med varandra?
Nej. Samma storlek betyder inte samma profil eller standard. Kontrollera serie, anslutning och tätning.
Kan snabbkopplingar användas för kemikalier?
I vissa fall, ja. Material och packning måste vara kemiskt kompatibla. Kontrollera kemisk kompatibilitet och eventuella nödvändiga godkännanden.
Vad är skillnaden mellan enkel och dubbel avstängning?
Enkel avstängning har ventil i ena halvan. Dubbel avstängning har ventil i båda halvorna och minskar normalt spill mer.
När ska man undvika snabbkopplingar?
Undvik dem i fasta system där annan anslutning är mer lämplig, eller där särskilda bränsle- eller myndighetskrav gäller.
Om du väljer efter media, standard och driftdata blir snabbkopplingen en praktisk detalj som gör stor skillnad i vardagen - mindre spill, snabbare arbete och färre felkopplingar.
