Hur monterar man en camlockkoppling korrekt?

Översikt: hur monterar man en camlockkoppling?

En camlockkoppling är en snabbkoppling för slangar, rör och tankanslutningar. Den låser en honkoppling mot en hankoppling med två excenterhandtag och en packning, vilket ger en snabb, tät och återkommande anslutning vid vätskeöverföring.

När man frågar hur monterar man camlockkoppling handlar det egentligen om två moment: att fästa kopplingen korrekt på slang eller gängad anslutning och att sedan låsa ihop kopplingshalvorna på rätt sätt. Båda momenten måste vara rätt utförda. En camlock som passar på utsidan men har fel slangdimension, sliten packning eller fel material kan fortfarande läcka.

Camlock används ofta för vatten, oljor, diesel, gödsel, processvätskor och andra medier i tank-, pump- och slangsystem. Lämpligheten beror alltid på kopplingens material och packningens kemiska kompatibilitet. Kontrollera kemisk kompatibilitet och eventuella nödvändiga godkännanden innan kopplingen används för kemikalier, livsmedel eller brandfarliga vätskor.

Praktiska fördelar

En korrekt monterad camlockkoppling förenklar arbetet när slangar ska anslutas och kopplas loss ofta. Den passar särskilt bra där gängade anslutningar skulle ta tid eller där utrustning flyttas mellan tank, pump och arbetsplats.

• Snabb anslutning utan verktyg mellan två kompatibla camlockhalvor.
• Tät anslutning när packning, dimension och handtag är i gott skick.
• Enkel service eftersom packningen kan kontrolleras och bytas separat.
• Flexibel uppbyggnad med slanganslutning, BSP-gänga, adapter eller tankutlopp.
• Mindre risk för spill när rätt koppling används med rätt slang och ventil.

Fördelarna försvinner om systemet blandar storlekar eller kopplingstyper. En 2 tum camlock passar exempelvis inte direkt mot en 1 1/2 tum motdel, även om de ser snarlika ut. Kontrollera alltid nominell storlek, slangens innerdiameter och eventuell gängstandard som BSP innan montering.

Funktioner och specifikationer

Camlock består av en hankoppling med spår och en honkoppling med två låsarmar. När armarna fälls ned drar de honkopplingen mot hankopplingen. Tätningen sker mot packningen i honkopplingen, inte genom att metallhalvorna pressas direkt mot varandra.

Vanliga utföranden är honkoppling med slangstos, hankoppling med slangstos, koppling med invändig eller utvändig BSP-gänga samt dammskydd. Välj utförande efter var kopplingen ska sitta i systemet. En slangstos används till slang. En gängad variant används till ventil, pump, adapter eller fast anslutning.

• Storlek: anges normalt i tum, exempelvis 1 tum, 1 1/2 tum, 2 tum eller 3 tum. Anpassa till slangens innerdiameter i mm och till motkopplingens nominella storlek.
• Anslutning: slangstos, invändig BSP eller utvändig BSP. BSP är en vanlig rörgänga, men ska inte förväxlas med IBC-gängor som S60x6, S75x6 eller S100x8.
• Material: aluminium, rostfritt stål, mässing eller plast förekommer. Materialet ska tåla mediet och driftmiljön.
• Packning: EPDM, NBR, FKM eller andra material kan förekomma. Packningen avgör ofta om kopplingen fungerar med mediet.
• Arbetstryck: kontrollera alltid produktens angivna gräns i bar. Systemets högsta tryck får inte överstiga kopplingens, slangens eller slangklämmans lägsta märkning.
• Temperatur: kontrollera godkänt temperaturområde i °C för både koppling och packning.
• Flöde: påverkas av kopplingsstorlek, slangens innerdiameter, pump, vätskans viskositet och rörlängd. Bedöm hela systemet i l/min, inte bara kopplingen.

Undvik att anta att en koppling för vatten även fungerar för lösningsmedel, koncentrerade kemikalier eller varma medier. Undvik också camlock i tryckluft-, vakuum- eller fasta bränslesystem om inte samtliga delar uttryckligen är avsedda och märkta för den användningen.

Montera kopplingen på slang eller gänga

Börja med att stänga av pumpen, avlasta trycket och tömma den del av systemet som ska öppnas. Använd skyddsglasögon och lämpliga handskar när systemet har innehållit kemikalier, olja eller andra vätskor. Vid brandfarliga medier behöver utrustningen även hanteras enligt gällande rutiner för jordning och antistatisk säkerhet.

Montering på slang

Kontrollera först att slangens innerdiameter stämmer med slangstosen. Slangen ska gå på stosen med ett fast grepp, utan att behöva översträckas eller lämna ett stort glapp. En för stor slang kan inte kompenseras säkert genom att dra åt slangklämman hårdare.

Skär slangänden rakt. Ta bort grader, sprickor och gammalt slangmaterial. Om slangen är styv kan den värmas försiktigt enligt slangtillverkarens anvisning, men värm inte packningen eller kopplingshuset.

För först in slangklämman på slangen. Tryck sedan slangen hela vägen över slangstosen tills den når stoppet eller den avsedda monteringspositionen. Placera klämman över stosens greppområde, inte precis på slangens ytterkant. Dra åt jämnt enligt klämmans anvisning. En överdrivet hårt dragen klämma kan skada slangen och skapa en ny läckagepunkt.

Vid större slangdimensioner, högre tryck eller krävande miljöer kan två slangklämmor eller en annan säkringsmetod vara lämplig. Följ alltid kraven för slang, klämma och aktuellt arbetstryck. Kontrollera även att slangen får tillräckligt böjstöd och inte belastar kopplingen i sidled.

Montering på gängad anslutning

Om camlockadaptern har BSP-gänga ska den matcha motdelens BSP-gänga och rätt kön på anslutningen. Rengör gängorna innan montering. Använd lämpligt gängtätningsmaterial när anslutningen är avsedd att täta i gängan, enligt komponenternas instruktioner.

Dra åt med rätt verktyg på kopplingens avsedda nyckelgrepp. Vrid inte genom att använda camlockhandtagen som hävarm. Det kan skada mekanismen eller vrida kopplingen i förhållande till slangen. Gängtätning används inte mellan två ihopkopplade camlockhalvor - där är det packningen i honkopplingen som tätar.

Vid IBC-behållare är det vanligt att först behöva en adapter mellan tankens grovgänga, exempelvis S60x6, och camlockanslutningen. Mät och identifiera tankventilens gänga innan du väljer adapter. Fel gänga kan ibland gå att börja skruva på, men blir inte säker eller tät.

Koppla ihop och kontrollera anslutningen

Rengör hankopplingens spår och honkopplingens packningssäte. Kontrollera att packningen sitter plant, är hel och inte har svällt, hårdnat eller fått skärskador. Byt packning vid tveksamhet. Packningar är en slitdel och bör finnas tillgängliga tillsammans med Kamlock/slangkopplingar och Slang & tillbehör.

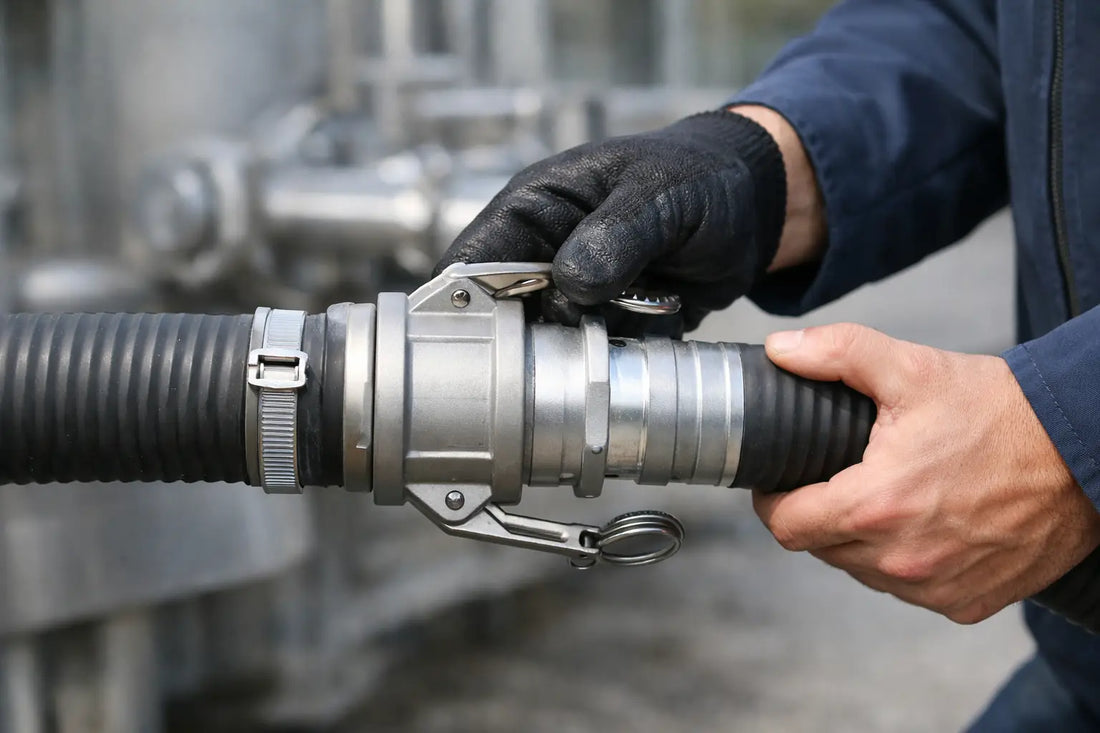

Öppna båda låsarmarna helt. För in hankopplingen rakt i honkopplingen tills den bottnar mot packningen. Fäll ned båda handtagen samtidigt och med jämnt tryck. Armarna ska låsa utan onormalt stort motstånd. Om en arm inte går ned, avbryt och kontrollera smuts, sned anslutning, fel storlek eller felaktig packning.

Tryckprova alltid anslutningen före full drift. Börja med låg belastning och kontrollera visuellt runt packning, gänga och slangklämma. Öka sedan till normalt arbetstryck enligt systemets rutiner. Dra aldrig åt, öppna eller koppla isär en camlock när ledningen är trycksatt.

Välj rätt variant för systemet

Välj en camlock med slangstos om kopplingen ska sitta direkt på en flexibel slang. Välj en gängad variant om den ska anslutas till en pump, kran, ventil eller adapter. För IBC-användning väljer du först rätt tankadapter för ventilens gänga och därefter camlockdimensionen som passar slang och flödesbehov.

Välj aluminium för många vanliga vätskeöverföringar där låg vikt är en fördel, men kontrollera alltid kemisk kompatibilitet. Välj rostfritt stål när applikationen kräver bättre korrosionsbeständighet eller särskilda hygienkrav, förutsatt att material och packning är godkända för mediet. Välj inte plast, mässing eller aluminium enbart efter pris om vätskan, temperaturen eller arbetsmiljön ställer högre krav.

Välj NBR-packning för medier där den uttryckligen är lämplig, och EPDM eller FKM när produktdata anger det för aktuell vätska. Undvik att byta packningsmaterial på antagande. En packning kan se rätt ut men reagera med vätskan och förlora sin täthet.

För system med pump bör kopplingsdimensionen inte vara mindre än pumpens sug- eller tryckanslutning utan en tydlig flödesbedömning. En onödigt liten koppling kan begränsa flödet och öka belastningen på pumpen. Samordna därför Pumpar & pump kit, Ventiler/kranar, slang och kopplingar som ett sammanhängande system.

FAQ

Behöver man gängtape mellan två camlockkopplingar?

Nej. Camlockhalvorna tätar med packningen i honkopplingen. Gängtätning används bara på en separat gängad anslutning där konstruktionen kräver det.

Kan jag använda en camlockkoppling till kemikalier?

Det beror på vätskan, koncentrationen, temperaturen, materialet och packningen. Kontrollera kemisk kompatibilitet och eventuella nödvändiga godkännanden före användning.

Varför läcker kopplingen trots att handtagen är låsta?

Vanliga orsaker är skadad packning, smuts i packningssätet, fel storlek, sned anslutning eller en slang som inte är korrekt monterad på stosen. Kontrollera alltid dessa delar innan kopplingen tas i drift igen.

En ren packningsyta, rätt dimension och en lugn tryckkontroll efter montering sparar ofta både vätska och driftstopp. Gör kontrollen till en fast del av varje slangbyte.
