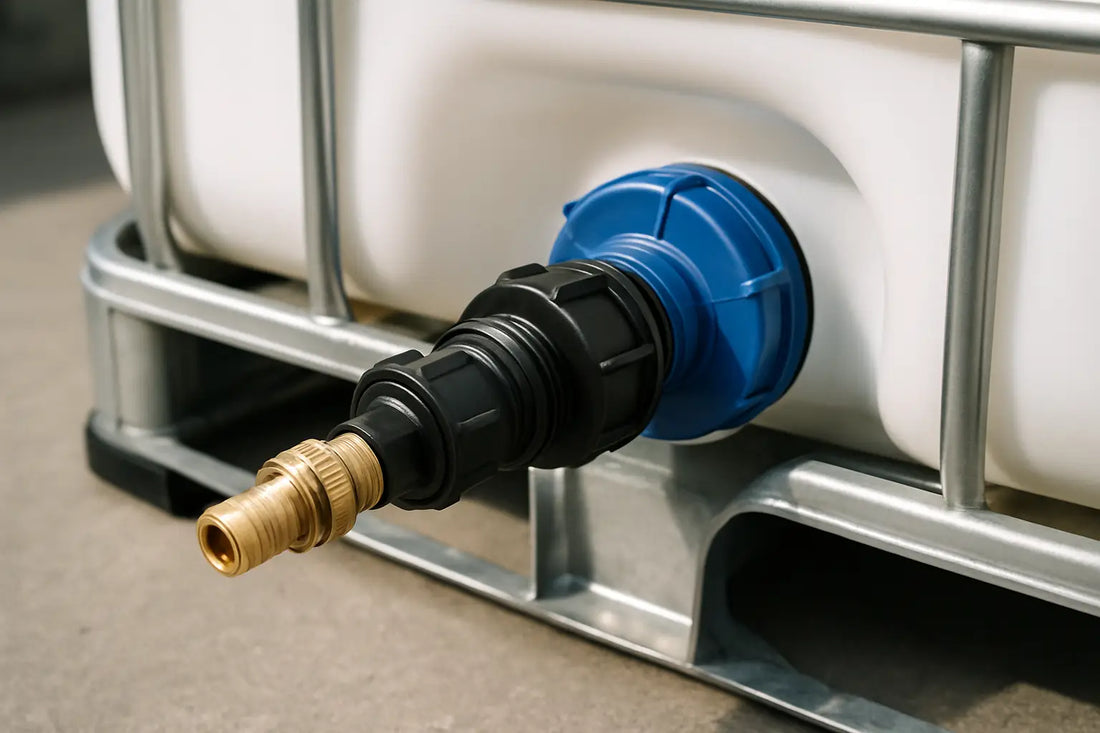

IBC-adapter: hitta rätt gänga utan läckage
Share
Du står med en IBC-tank som ska kopplas mot en slang, en pump eller en fast rördragning. Allt ser rätt ut tills du drar åt - och så börjar det droppa. Nästan alltid handlar det om samma sak: fel gängtyp, fel dimension eller en tätning som inte matchar media och tryck. Den här ibc-adapter guide till rätt gänga är skriven för att du ska kunna välja adapter och anslutning som blir tät och stabil i drift, inte bara på bänken.
Varför “rätt gänga” är det som avgör
En IBC är i grunden enkel: en behållare med bottenventil. Det svåra börjar när den ska in i ett system med egna standarder - slangkopplingar, rörgängor, kamlock, snabbkopplingar eller specialanslutningar.Rätt adapter gör tre saker samtidigt. Den skapar mekanisk passform, den ger rätt tätyta (plan tätning eller gängtätning) och den håller för den belastning som uppstår när slangar drar, vibrerar eller när någon råkar använda adaptern som handtag.
Det är också här kompromisserna kommer. En “universal”-lösning kan fungera vid intermittent tappning av vatten, men bli osäker vid kem, högre flöden eller när kopplingen ofta kopplas av och på. För yrkesdrift lönar det sig att välja standardiserat och repeterbart.
IBC-ventilen först: S60x6 och dess fallgropar
På de flesta IBC-tankar i Sverige sitter en utloppsgänga som kallas S60x6 (grovgänga). Den används ofta tillsammans med en IBC-kran eller en adapter som skruvas på ventilen.Två saker ställer till det i praktiken. För det första blandas S60x6 ibland ihop med andra grova plastgängor som ser snarlika ut men inte är kompatibla. För det andra tror många att gängan i sig tätar. På IBC-anslutningar är det ofta en plan tätning mot en packning som gör jobbet, inte att man “drar hårt”. Drar du hårt på fel typ av anslutning riskerar du sneddragning, sprickor i plasten eller en packning som kläms ojämnt.
Om du är osäker på om det är S60x6 behöver du inte gissa. Läs märkning på ventilen eller adaptern om den finns. Finns ingen märkning, gå vidare till mätning och kontroll av tätyta.
Gängtyper du möter efter adaptern
När du väl är på “andra sidan” av IBC-adaptern är det vanligt att du behöver övergå till en standard som resten av utrustningen använder.De vanligaste är BSP (rörgänga i tum, ofta kallad G), NPT (amerikansk konisk rörgänga) och olika slanganslutningar som slangnippel i mm eller tum. Här avgörs mycket av vad som redan finns på plats i anläggningen.
BSP kommer i två varianter som ofta blandas ihop:
- BSPP (parallell, betecknas ofta G) tätar vanligtvis med plan tätning eller O-ring mot en plan yta.
- BSPT (konisk, ibland betecknad R) kan täta på gängan med gängtätning, men det beror på motpart och utförande.
ibc-adapter guide till rätt gänga: så identifierar du anslutningen
Det snabbaste sättet att få rätt adapter är att kombinera tre kontroller: gängdimension, gängtyp och tätsätt.1) Mät ytterdiameter och räkna gängstigning
På rörgängor i tum är det lätt att bli lurad av namnet. En “1/2 tum” har inte 12,7 mm i ytterdiameter på gängan, utan något helt annat. Använd skjutmått och mät ytterdiametern på den yttre gängan eller innerdiametern i den inre gängan. Om du har en gängtolk är det ännu bättre, men ofta räcker skjutmått plus att du jämför mot kända standarder i din egen utrustningspark.För IBC S60x6 är diametern runt 60 mm och stigningen är grov (6 mm). Den känns tydligt jämfört med rörgängor.
2) Kontrollera om gängan är konisk eller parallell
Konisk gänga blir “trögare” ju längre in du skruvar och bottnar ofta innan en plan tätning ens kommer i kontakt. Parallell gänga skruvar relativt jämnt och ska normalt tätas med packning eller O-ring. Det här är kritiskt när du väljer tätning och när du bestämmer om du ska använda gängtätning.3) Titta på tätytan
Finns en plan anliggningsyta där en packning ska ligga? Finns ett spår för O-ring? Eller är det tänkt att gängan ska täta? Om du matchar fel här får du ofta en koppling som känns “nästan rätt” men som aldrig blir helt tät, särskilt vid flödespikar när en pump startar eller när du stänger en ventil snabbt.Tätningsval: packning, O-ring eller gängtätning
IBC-anslutningar mot ventilen använder vanligtvis packning. Se till att packningen ligger plant, är hel och att kontaktytorna är rena. Små gruskorn eller plastspån räcker för att skapa dropp.På rörgängor är det mer situationsstyrt. Parallella gängor med plan tätning ska normalt inte “räddas” med gängtätning, då kan du skapa sneddragning och spräcka plastdelar. Koniska gängor kan kräva gängtätning, men även där behöver du tänka på media. Vissa vätskor eller kem kan påverka tätningsmaterial, och temperaturväxlingar kan göra att en tätning som var torr och fin vid montage börjar krypa.
Om du bygger för kontrollerad tappning av vatten i normal temperatur är kraven ofta lägre än vid oljor, glykolblandningar eller rengöringskem. Det påverkar både packningsmaterial och om du bör välja metall- eller polymeradapter.
Vanliga kopplingsscenarier och vad som brukar fungera
När en IBC ska användas i drift ser vi återkommande behov.IBC till trädgårdsslang eller bevattning
Här är det ofta lockande att gå på enklaste adaptern. Det kan fungera, men tänk på att en lång slang drar i kopplingen och att snabbkopplingar ofta får slag när någon rycker loss dem. Välj en adapter som ger stabil anliggning och som inte bygger för långt ut från ventilen, så minskar du hävstångseffekten.IBC till pump (manuell eller elektrisk)
När en pump startar och stoppar uppstår tryckvariationer. Då märks små fel i tätning direkt. Satsa på en adapter som matchar pumpens gängstandard exakt och använd rätt tätsätt för just den gängtypen. Om du också behöver sil, backventil eller filter bör du planera längd och stöd så att inte allt hänger i IBC-ventilen.IBC till fast rördragning
Här är repeterbarhet viktig. En lösning som är tät när du monterar första gången kan bli svårservad om du måste demontera ofta. Planera för avstängning, avtappning och möjlighet att byta packning utan att hela systemet behöver tas ner.Materialval: plast eller metall, och när det spelar roll
Många IBC-adaptrar är i polymer, vilket ofta är bra - de är lätta, korrosionsresistenta och passar plastventilen utan att “äta” gängor. Metalladaptrar kan vara rätt när du vill ha hög mekanisk styrka eller när resten av systemet är metall och du vill minska rörelse i anslutningen.Trade-offen är att metall mot plast kräver mer känsla vid montage. Du vill ha tätning, men du vill inte överbelasta IBC-ventilen. Om du dessutom har kemisk miljö eller risk för galvanisk påverkan i övriga systemet kan materialval bli mer än en hållfasthetsfråga.
Felsökning när det ändå läcker
Dropp efter montage kommer ofta från tre orsaker: packningen ligger fel, gängan är fel standard eller så är kontaktytan skadad.Börja med att lossa och kontrollera packningen. Är den torrsprucken, plattad eller saknas helt får du aldrig en stabil tätning. Kontrollera också att du inte har en adapter som kräver O-ring men där O-ringen inte sitter på plats.
Om packning och tätyta är okej men det fortfarande läcker, misstänk gängmix. Ett klassiskt exempel är BSP mot NPT. Det kan kännas “nästan” tätt, men när du får lite sidobelastning eller temperaturändring öppnar det sig.
Slutligen, känn på anslutningen under drift. Om slangen eller röret rör sig och “lever”, sätt ett stöd eller avlasta med en fast punkt. En tät anslutning blir sällan tätare av att den används som bärande konstruktion.
Så beställer du rätt adapter utan att chansa
Det mest effektiva är att utgå från två ändar och skriva ner dem som ett tydligt “från-till”. Till exempel: “IBC S60x6 till G 1" invändig” eller “IBC S60x6 till slangnippel 25 mm”. Lägg till om du behöver plan tätning, O-ring eller om du ska in i en konisk gänga.Om du vill minska stillestånd: beställ gärna en extra packning samtidigt. Packningar är slitdelar, och det är ofta packningen som avgör om en koppling går från droppfri till irriterande.
Behöver du verifiera gänga och tätsätt mot en befintlig installation kan du få bättre träff genom att mäta, fotografera gängänden rakt framifrån och från sidan, och notera vad den ska kopplas mot. För den som vill bygga en komplett lösning med IBC, kranar, adaptrar, slangkopplingar och pumpar från samma sortiment finns vägledning och komponenter samlade hos Tankcenter.
