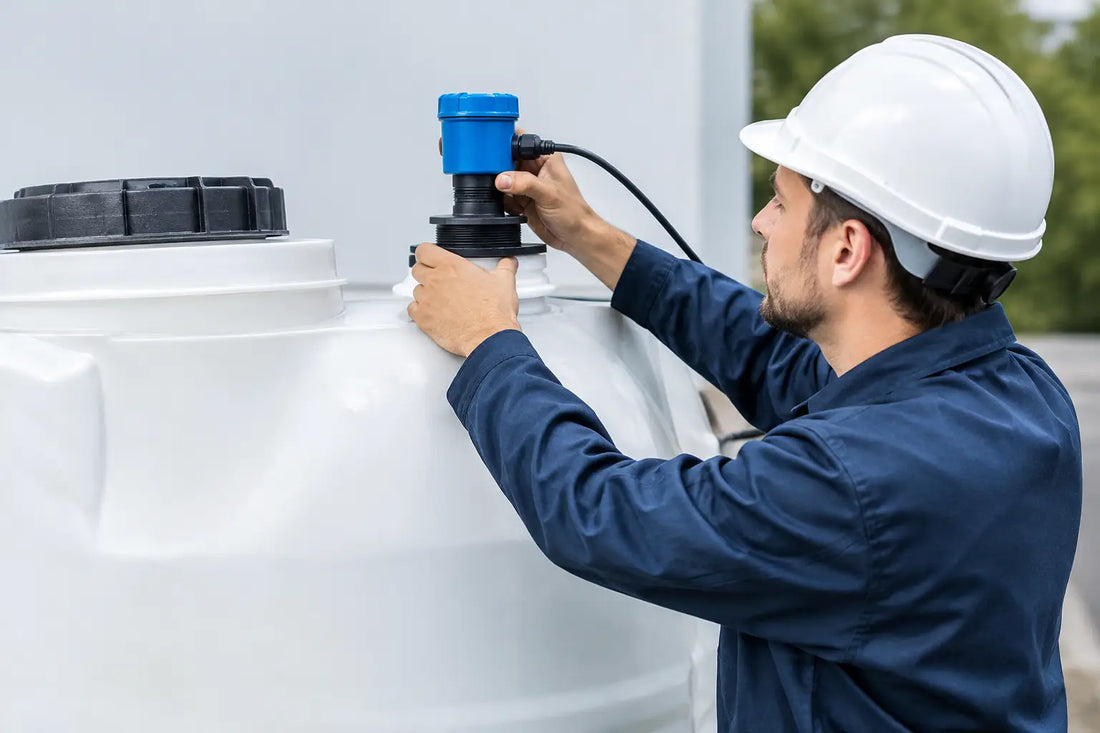

Så installerar du nivåmätare i plasttank

En nivåmätare visar vätskenivån i tanken och hjälper operatören att fylla, använda och planera påfyllning utan onödiga stopp. Att installera nivåmätare i plasttank kräver rätt håldiameter, tätning och placering för att anslutningen ska hålla tät över tid.

En plasttank rör sig mer än en ståltank när temperaturen ändras eller tanken fylls. Därför räcker det inte att bara borra ett hål och dra åt muttern hårt. Mätaren, packningen och tankväggen måste fungera tillsammans. Fel montage kan ge dropp, sprickor runt hålet eller en mätning som inte stämmer.

Översikt: installera nivåmätare i plasttank

Nivåmätare för plasttankar finns främst som mekaniska flottörmätare, nivåglas och elektroniska givare. En flottörmätare visar normalt nivån via en visare eller ett mekaniskt indikatorrör. Ett nivåglas ger direkt visning på tankens utsida. En elektronisk givare kan ge signal till display, larm eller styrning.

Valet beror på tankens form, vätskan och hur informationen ska användas. För en mobil vattentank räcker ofta en enkel mekanisk lösning. För en dagtank i verkstad eller en process där låg nivå ska utlösa larm kan en givare med elektrisk utgång vara mer lämplig.

Kontrollera alltid att mätaren passar tankens väggtjocklek och monteringssätt. Vissa modeller monteras genom tankens topp, andra genom sidoväggen med genomföring och kontramutter. En genomföring är en anslutning som går genom tankväggen och tätas med packning.

Nivåmätare är normalt avsedda för trycklösa eller ventilerade tankar. Använd inte en vanlig tankmätare på en trycksatt tank eller en tank med vakuum utan att tillverkaren uttryckligen anger rätt tryck- eller vakuumklassning.

Praktiska fördelar

En korrekt monterad nivåmätare gör driften enklare, särskilt där flera personer fyller och använder samma tank.

• Du ser återstående volym utan att öppna locket eller använda mätsticka.
• Du minskar risken för överfyllning vid påfyllning från pump, fat eller IBC.
• Du kan planera påfyllning innan en servicebil, tvättanläggning eller bevattning stannar.
• Du upptäcker onormal förbrukning och möjliga läckage tidigare.
• Du får bättre kontroll över vätskor som behöver hållas åtskilda, exempelvis vatten, olja och kemikalier.

En nivåmätare ersätter däremot inte överfyllnadsskydd, avstängningsventil eller säkerhetsrutin. Om tanken fylls med hög kapacitet behöver påfyllningen fortfarande övervakas. För automatiserad fyllning krävs en givare och styrning som är avsedda för uppgiften.

Funktioner och specifikationer att kontrollera

Innan du väljer mätare ska du jämföra produktbladet med den faktiska tanken. Mät på plats i stället för att utgå från en ungefärlig uppgift i ett äldre datablad.

• Tankmaterial och väggtjocklek: Kontrollera att mätaren är avsedd för PE, PP eller annat aktuellt plastmaterial. Mät väggtjockleken i mm där montage ska ske.
• Monteringshål: Följ angiven håldiameter i mm. Ett för stort hål går sällan att täta säkert med en större packning.
• Gänga och anslutning: Kontrollera exempelvis BSP-gänga, fläns, mutter eller annan genomföring. Förväxla inte tankanslutningar som S60x6, S75x6 eller S100x8 med mätarens egen gänga.
• Material i vätskekontakt: Flottör, givare, packning och rör ska tåla mediet. Kontrollera kemisk kompatibilitet och eventuella nödvändiga godkännanden.
• Temperatur och tryck: Jämför tillåtet temperaturområde i °C samt maxtryck i bar med tankens verkliga drift. En ventilerad lagringstank har andra krav än ett slutet system.
• Elektrisk signal: För elektroniska givare ska du kontrollera matningsspänning, kabeltyp, kapslingsklass och signal, exempelvis kontaktutgång eller analog utsignal.

För livsmedel, dricksvatten och andra känsliga medier räcker det inte att plasten ser rätt ut. Välj endast delar med dokumenterad lämplighet för användningen. Undvik att använda samma nivåmätare för flera medier om den inte kan rengöras och kontrolleras mellan användningarna.

Förbered tanken före montering

Töm tanken och gör den säker att arbeta med. Rester av kemikalier, oljor eller bränsle kan rinna ut när hålet tas upp. Rengör utsidan där mätaren ska monteras och kontrollera att ytan är plan, fri från djupa repor och utan gjutskarv.

Placeringen avgör hur användbar mätningen blir. En sidomonterad mätare ska sitta där den kan avläsas utan att slangar, skydd eller ramverk skymmer sikten. Undvik en yta som böjer sig mycket när tanken fylls. Välj inte heller ett läge där tanken vilar mot underlag, spännband eller fordonets fäste.

En toppmonterad flottör behöver fritt utrymme inne i tanken. Kontrollera att den inte tar i sugslang, bottenventil, invändig förstärkning eller annan utrustning. För en smal och hög tank kan placeringen nära mitten ge bättre visning. För en lång, låg tank kan nivån variera vid lutning, vilket begränsar noggrannheten under transport.

Mät och markera centrum innan du borrar. Använd den håldiameter som anges för just mätaren. Borra med låg kraft och stöd tankväggen om plasten är tunn. Avlägsna grader på både in- och utsida. Vassa kanter kan skada packningen när genomföringen dras åt.

Montera, täta och kontrollera

Sätt packningen på den sida som tillverkaren anger, vanligtvis mot tankens utsida under mätarens fläns. För in genomföringen rakt genom hålet. Om mätaren har kontramutter på insidan ska den dras åt jämnt medan utsidan hålls stilla.

Dra inte åt tills plasten deformeras. För hård åtdragning kan pressa ut packningen, skapa spänningar och senare orsaka sprickbildning. Följ angivet åtdragningsmoment om det finns. Saknas momentuppgift ska anslutningen dras åt gradvis tills packningen tätar, sedan kontrolleras efter första fyllningen.

Använd inte gängtätning på en plan packningstätning om konstruktionen inte kräver det. Gängtape kan vara rätt på vissa gängade anslutningar, men det löser inte en felaktig packning eller ett ovalt hål. Kontrollera även att packningsmaterialet passar vätskan. Packningar för vatten är inte automatiskt lämpliga för diesel, olja, glykol eller kemikalier.

Fyll tanken långsamt och inspektera anslutningen direkt. Kontrollera först vid låg nivå, sedan vid högre nivå. Torka torrt runt tätningen och se om ny vätska kommer fram. Om du behöver prova med vatten ska det vara förenligt med tankens nästa användning. Undvik provning med tryckluft om tank, mätare och montage inte är godkända för det.

För elektroniska nivåmätare ska kabeln avlastas och dras så att den inte skavs mot tankkant eller ram. Håll signalkabel separerad från starkströmskablar där installationen kräver det. Vid brandfarliga vätskor behövs rätt klassad utrustning och åtgärder mot statisk elektricitet, inklusive jordning där systemet kräver det. Använd lämplig personlig skyddsutrustning vid arbete med kemikalier.

Användningsområden i verklig drift

I lantbruk kan en nivåmätare i en vattentank visa när djurhållning, rengöring eller bevattning behöver påfyllning. På servicefordon ger den kontroll över vatten, spolarvätska eller annan godkänd arbetsvätska utan att operatören behöver öppna tanken vid varje stopp.

I verkstad och fastighetsdrift används nivåmätare ofta på lagringstankar för processvatten, spillvatten eller kemikalier. Där bör mätaren kombineras med rätt ventiler/kranar och slang & tillbehör så att tappning och påfyllning sker kontrollerat. För större behållare kan pumpar & pump kit behöva kompletteras med låg- eller hög nivålarm.

Undvik standardmätare för aggressiva lösningsmedel, starka syror eller oxiderande kemikalier om kompatibiliteten inte är dokumenterad. Undvik också transparenta nivåglas där UV-ljus, slag eller kemisk påverkan kan försämra materialet. Om tanken transporteras ofta måste mätaren skyddas från stötar och beaktas i tankens totala höjd.

Välj rätt nivåmätare för plasttanken

Välj en mekanisk flottörmätare om du behöver lokal avläsning, enkel funktion och ingen strömförsörjning. Välj ett nivåglas om operatören behöver se den faktiska vätskenivån från sidan och mediet är lämpligt för rörets material. Välj en elektronisk givare om nivån ska visas på avstånd, loggas eller kopplas till larm.

Välj sidomontering om mätaren ska läsas av utifrån och tanken har en stabil, plan väggyta. Välj toppmontering om tanken saknar lämplig sidoyta och det finns fritt utrymme för flottör eller givare invändigt. Undvik montage nära utloppet, eftersom virvlar och sediment kan påverka mätningen.

Jämför alltid mätarens längd med tankens invändiga höjd. En för kort givare visar inte hela intervallet. En för lång givare kan slå i botten eller ge fel när tanken är tom. Kontrollera också om skalan avser liter, procent eller endast låg, halv och full nivå. En generisk skala blir sällan exakt på en tank med ovanlig form.

FAQ

Kan jag montera nivåmätaren i en fylld plasttank?

Nej, tanken bör tömmas och göras säker först. Vätska kan rinna ut vid borrning, och invändiga delar kan inte monteras kontrollerat i en fylld tank.

Behöver jag använda tätningsmedel tillsammans med packningen?

Vanligtvis inte om mätaren använder plan packning och rena, oskadade ytor. Följ alltid mätarens monteringsanvisning och använd bara tätningsmedel som passar både material och vätska.

Varför visar mätaren fel när tanken står på ett fordon?

Lutning, acceleration och tankens form påverkar vätskeytan. En mätare visar då en ungefärlig nivå. Läs av den när fordonet står så plant som möjligt.

En tät och rätt placerad nivåmätare ger mest nytta när den kontrolleras vid den vanliga tillsynen. Se efter dropp, sprickor och kabelskador innan ett litet fel blir ett driftstopp eller ett spill.
