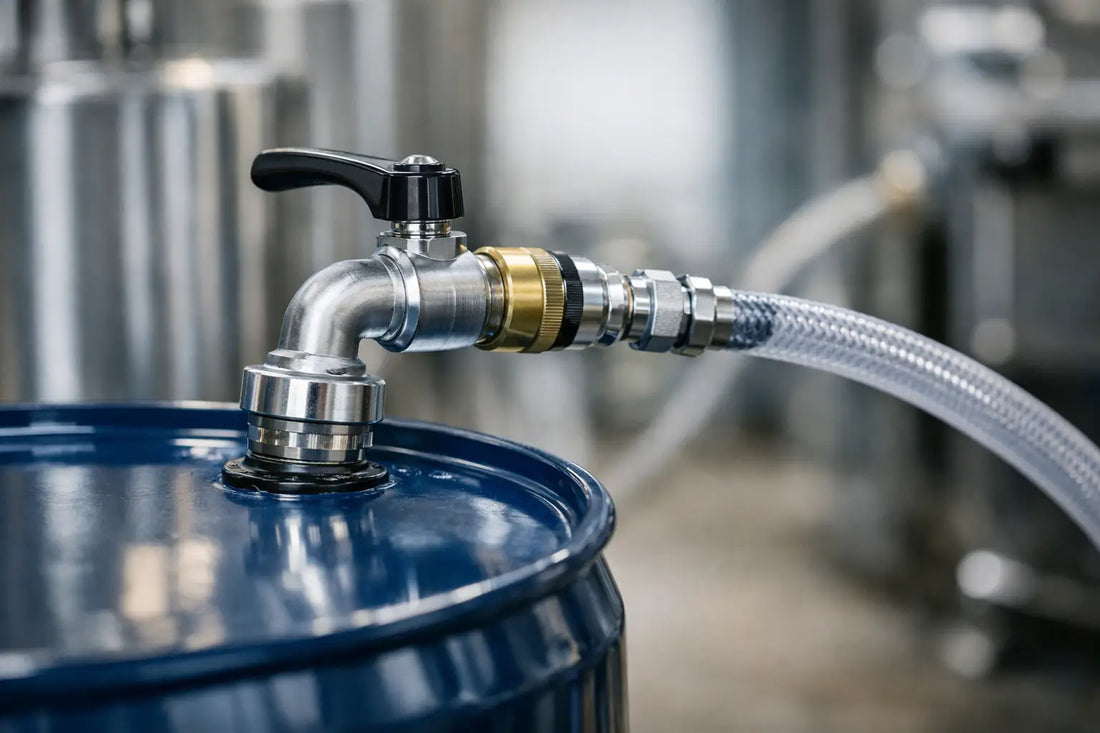

Koppla fatkran till slangsystem utan läckage

En korrekt koppling när du ska koppla fatkran till slangsystem leder vätskan från fatet till rätt behållare, pump eller tappningspunkt utan spill. Lösningen består normalt av en fatkran, rätt adapter eller gängkoppling, en slanganslutning och en slang som är anpassad för mediet.

Fel kombination ger ofta små, återkommande läckage. Orsaken är sällan själva slangen. Vanligare är fel gängstandard, en slang med fel innerdiameter, en saknad packning eller en slangklämma som inte passar kopplingen. För verksamheter som hanterar olja, vatten, rengöringsmedel eller andra processvätskor påverkar detta både arbetsmiljö och driftsäkerhet.

Översikt: koppla fatkran till slangsystem

En fatkran monteras i fatets uttag och styr öppning och stängning av flödet. Slangsystemet ansluts efter kranen, antingen direkt på en slangnippel eller via en snabbkoppling. Detta ger en kontrollerad tappning till exempelvis dunk, uppsamlingskärl, arbetsstation eller pump.

Börja alltid vid fatets anslutning. Kontrollera om fatet har en gängad öppning, en standardiserad bungöppning eller en annan anslutning. Många fat använder BSP-gänga, men dimension, stigning och kön på gängan måste stämma. En anslutning som nästan passar är inte tillräcklig. Tvinga aldrig ihop komponenter med olika gängstandarder.

Välj sedan hur slangen ska anslutas. En fast slangnippel passar när slangen ska sitta permanent eller under längre driftperioder. En koppling av typen Kamlock eller annan snabbkoppling passar när slangar behöver bytas mellan flera fat, pumpar eller arbetsmoment. Slangens innerdiameter ska matcha nippelns dimension. En för stor slang kan läcka även med hårt dragen slangklämma. En för liten slang kan skadas vid monteringen och begränsa flödet.

Fatkran och slangsystem måste vara avsedda för vätskan som ska hanteras. Vatten och många oljor ställer andra krav än lösningsmedel, syror eller alkaliska rengöringsmedel. Kontrollera kemisk kompatibilitet och eventuella nödvändiga godkännanden för både kran, packning, koppling och slang. Anta inte att en komponent som fungerar för vatten också fungerar för kemikalier eller livsmedel.

Praktiska fördelar

En genomtänkt anslutning minskar risken för läckage vid tappning och gör arbetet mer förutsägbart. Den är särskilt användbar där fat står i verkstad, lantbruk, servicefordon, lager eller produktionsmiljö.

• Kontrollerad avtappning minskar stänk, spill och behovet av efterföljande sanering.
• Rätt kran gör att flödet kan stoppas direkt vid fatet, även om slangen ligger kvar tillfälligt.
• En matchad slangdimension ger bättre flöde och mindre belastning på slang, nippel och klämmor.
• Snabbkopplingar förenklar byte mellan utrustning när samma fat används vid flera stationer.
• Packningar och rätt gänganslutning minskar risken för långsamma dropp som annars kan gå obemärkta.

I en verkstad kan systemet förenkla påfyllning av spilloljedunkar eller tappning av ny olja till mindre behållare. Inom lantbruk kan det användas för vatten, flytande tillsatser eller andra godkända medier. För kemikalier krävs en mer noggrann bedömning av material och tätningar innan systemet tas i drift.

Undvik en enkel fatkran med standardslang om vätskan är brandfarlig, frätande, varm eller trycksatt, om inte hela systemet uttryckligen är avsett för den användningen. En fatkran är normalt en gravitationslösning. Den ska inte automatiskt betraktas som lämplig för trycksatta system, fast installerade bränslesystem eller som ersättning för en pumpinstallation.

Funktioner och specifikationer att kontrollera

Specifikationerna ska läsas för hela flödesvägen, inte bara för fatkranen. Den svagaste komponenten avgör systemets begränsning. En kemikalieresistent kran hjälper inte om slangen eller packningen saknar rätt kompatibilitet.

• Gänga och anslutning: Identifiera standard och dimension, exempelvis BSP, innan kran eller adapter väljs. Kontrollera också invändig eller utvändig gänga.
• Slangdimension: Ange slangens innerdiameter i mm. Slangnippel och slang ska ha samma nominella dimension.
• Material: Kran, nippel och koppling kan vara tillverkade av plast, mässing, aluminium eller rostfritt stål. Packningar kan exempelvis vara EPDM, NBR, FKM eller PTFE, beroende på utförande.
• Temperaturområde: Kontrollera tillverkarens angivna intervall i °C för samtliga komponenter. Temperatur kan ändra både materialets hållfasthet och tätningens funktion.
• Arbetstryck: Kontrollera högsta tillåtna tryck i bar. Vid gravitationstappning är trycket ofta lågt, men pumpning, höjdskillnader och stopp i slangen kan skapa belastning.
• Flöde: Bedöm kapaciteten i l/min utifrån kranens genomlopp, slangens dimension och vätskans viskositet. Trög olja kräver ofta större dimension eller pump.

Mät hellre än att gissa. Mät ytterdiametern på den gängade delen och kontrollera gängstigning när uppgifterna saknas. För slang mäts innerdiametern. Om övergång behövs mellan fatets uttag och kranen ska adaptern ha rätt standard på båda sidor. Sortiment inom Ventiler/kranar, Slang & tillbehör, Packningar och Kamlock/slangkopplingar täcker ofta de delar som behövs, men passformen måste verifieras per system.

Användningsområden i verkliga miljöer

I servicefordon är en kort slang med avstängningsbar fatkran praktisk vid kontrollerad överföring till mindre behållare. Slangen ska då fästas så att den inte viker sig, nöts mot kanter eller belastar kranens gänga under transport. Montera helst fatet i hållare och säkra även slangänden.

I underhållsverkstäder används fatkranar ofta för oljor, kylvätskor eller rengöringsvätskor där personalen vill fylla dunkar utan att lyfta fatet. En längre slang kan ge bättre räckvidd, men den ökar också volymen som blir kvar i systemet efter stängning. Placera därför en lämplig uppsamlingslösning under tappningspunkten och töm slangen kontrollerat när arbetet är klart.

För lantbruk och fastighetsdrift kan systemet förenkla fördelning av vatten eller godkända flytande produkter från fat. Vid utomhusbruk behöver materialet tåla aktuell temperatur, UV-exponering och fysisk påverkan. Skydda kranen mot slag från utrustning och undvik att låta slangen hänga fritt i kopplingen.

Vid hantering av lösningsmedel, kemikalier eller brandfarliga vätskor behövs en bedömning av hela arbetsplatsen. Använd lämplig personlig skyddsutrustning, hantera spill med rätt absorbent och följ säkerhetsdatabladet. Vid brandfarliga medier kan jordning och antistatisk utrustning krävas för att minska risken för statisk elektricitet. Detta beror på vätska, flöde och miljö.

Välj rätt variant för fat, slang och medium

Välj en plastkran om den är dokumenterat kompatibel med mediet och driftsförhållandena. Plast kan vara ett lämpligt val för många vattenbaserade vätskor och vissa kemikalier, men materialet varierar. Välj metall när mediet, den mekaniska belastningen eller den aktuella specifikationen kräver det. Materialvalet får aldrig baseras enbart på hur kranen ser ut.

Välj en fast slangnippel med slangklämma när anslutningen ska användas länge och slangen sällan byts. Använd två korrekt placerade klämmor om tillverkarens anvisningar och slangtypen tillåter det. Klämmorna ska sitta bakom nippelns krage, inte på själva kragen. Dra åt jämnt. För hård åtdragning kan skada mjuk slang eller deformera plastanslutningar.

Välj snabbkoppling när samma slang ska flyttas mellan flera enheter eller när rengöring och underhåll behöver gå snabbt. Säkerställ att båda halvorna har samma kopplingsserie och packning. Undvik snabbkopplingar om de saknar bekräftad kompatibilitet med vätskan eller om oavsiktlig frånkoppling skulle få allvarliga följder.

Välj större slangdimension om flödet är viktigt eller om vätskan är trögflytande. Undvik onödigt lång och smal slang vid oljehantering, eftersom den kan ge långsam tappning och högre belastning. Om gravitation inte räcker kan en lösning från Pumpar & pump kit vara mer lämplig än att försöka forcera flödet genom en fatkran.

Före drift: montera packningen i rätt läge, dra anslutningar enligt komponentens anvisning och gör ett täthetsprov med lämplig vätska och låg belastning. Inspektera sedan kopplingar, slangklämmor och kranens stängning. Åtgärda även små dropp direkt. De blir sällan mindre med tiden.

FAQ

Behöver jag gängtätning när jag monterar en fatkran?

Det beror på anslutningens konstruktion. En plan tätning med rätt packning ska normalt täta med packningen, inte med gängtätning. Koniska gängor kan däremot kräva lämplig gängtätning. Följ komponentens instruktion och använd inte tätmedel som kan reagera med mediet.

Kan jag ansluta vilken slang som helst till en fatkran?

Nej. Slangens innerdiameter ska passa nippeln, och slangmaterialet måste tåla vätskan, temperaturen och belastningen. En vanlig PVC-slang är inte automatiskt lämplig för olja, bränsle eller kemikalier.

Varför droppar det trots att slangklämman är dragen?

Kontrollera först om slangen har rätt dimension och om den sitter över nippelns tätyta. Kontrollera även sprickor, oval slangände, fel klämtyp och att kranens gänganslutning har rätt packning. Dra inte bara hårdare innan orsaken är fastställd.

Kan fatkranen användas för livsmedel?

Endast om kran, slang, packningar och övriga delar har de godkännanden som krävs för aktuell livsmedelskontakt. Kontrollera dokumentation för hela systemet, inte bara en enskild komponent.

En tät och rätt dimensionerad anslutning sparar mer än några minuter vid monteringen. Dokumentera gärna gänga, slangdimension, medium och packningsmaterial när systemet byggs. Då blir nästa byte eller utbyggnad snabbare och betydligt säkrare.
