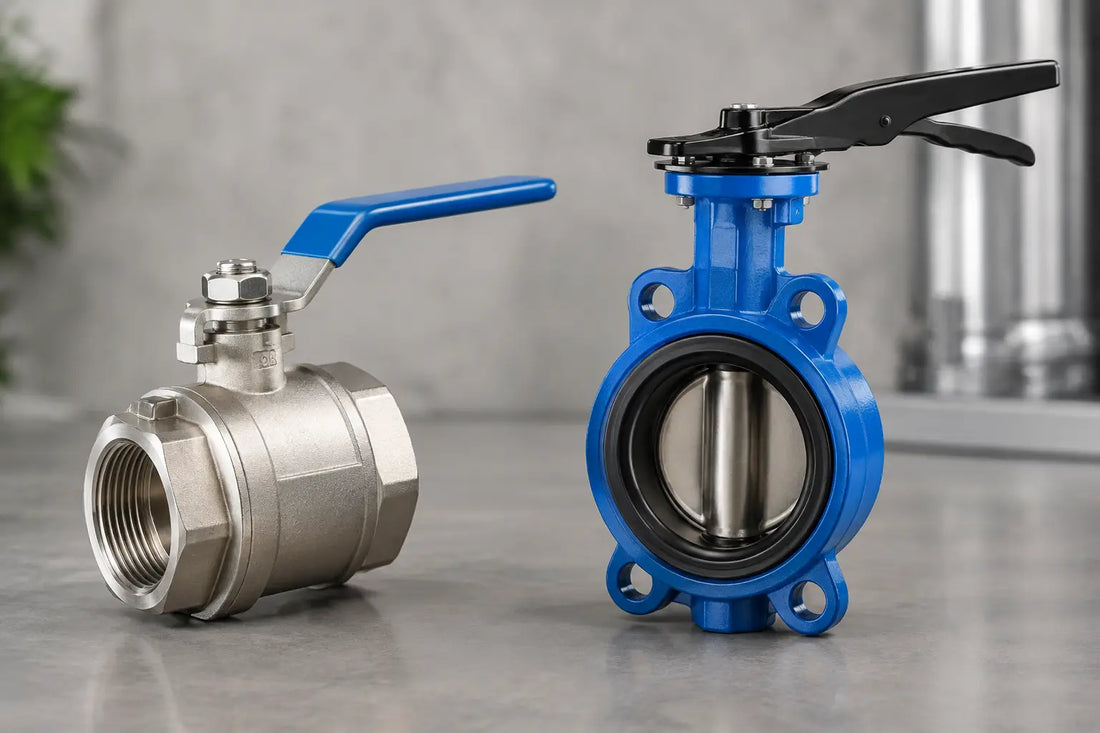

Kulventil eller vridspjällventil - välj rätt

Översikt: kulventil eller vridspjällventil?

Kulventil eller vridspjällventil är ett val som påverkar flöde, tätning och servicebehov i en vätskeinstallation. Båda ventiltyperna öppnar och stänger med en kvarts varvs rörelse, men deras konstruktion passar olika rördimensioner, media och driftförhållanden.

En kulventil har en genomgående kula med ett borrat hål. När hålet ligger i flödesriktningen är ventilen öppen. När kulan vrids 90° stängs flödet. Konstruktionen ger ofta ett fritt flöde i full öppning och en tydlig avstängning.

En vridspjällventil, även kallad spjällventil, har i stället en rund skiva som roterar i rörledningen. Skivan är kvar i flödesvägen även när ventilen är helt öppen. Det gör ventilen kompakt och praktisk vid större dimensioner, men kan skapa ett visst tryckfall.

Valet handlar därför inte bara om vilken ventil som är enklast att manövrera. Kontrollera nominell dimension, anslutningsstandard, tätmaterial, arbetstryck och vilken vätska som ska hanteras. En ventil som passar för vatten är inte automatiskt lämplig för olja, lösningsmedel, livsmedel eller aggressiva kemikalier.

Praktiska fördelar

• Kulventilen ger låg flödesrestriktion. En fullports kulventil har normalt ett genomlopp nära rördiametern. Den passar när flödeskapacitet och snabb tömning är viktiga.

• Vridspjällventilen sparar plats vid större DN. Den har kort bygglängd och låg vikt jämfört med många kulventiler i samma dimension. Det förenklar montage mellan flänsar och i trånga rörstråk.

• Båda kan manövreras snabbt. Handtag eller låsbart spakhandtag visar ofta ventilens öppna eller stängda läge. För frekvent drift kan båda typerna utrustas med pneumatisk eller elektrisk manövrering, om ventilutförandet stödjer det.

• Kulventilen passar ofta för tydlig avstängning. Den används ofta vid tankutlopp, slanganslutningar, tappställen och servicepunkter där ett läckagefritt stopp har hög prioritet.

• Vridspjällventilen är ofta ekonomisk i större rör. När dimensionen ökar kan en flänsad spjällventil vara enklare att installera och serva än en motsvarande kulventil.

För reglering av flöde är ingen av typerna automatiskt rätt. En vanlig kulventil är främst en avstängningsventil. En standardspjällventil kan användas för grov reglering i vissa system, men skivans läge, kavitation, tryckfall och slitaget på sätet måste bedömas. Vid exakt dosering behövs ofta en ventiltyp som är avsedd för reglering.

Funktioner och specifikationer

Ventilens data ska alltid stämma med systemets verkliga driftförhållanden. Jämför produktbladet med rör, adapter, pump och slang innan beställning. Följande specifikationer är centrala.

• Anslutning: Kulventiler finns bland annat med invändig eller utvändig BSP-gänga, slanganslutning, Tri-Clamp eller flänsanslutning. Vridspjällventiler är vanliga som wafer- eller lug-utförande mellan flänsar enligt exempelvis DIN. Kontrollera att DN, flänsborrning och bygglängd passar systemet.

• Genomlopp: Välj fullport om du vill minimera motståndet i en kulventil. Reducerat genomlopp kan fungera vid lägre flöden, men ger större tryckfall och kan begränsa pumpens kapacitet.

• Material: Ventilhus kan vara mässing, förzinkat stål, gjutjärn, rostfritt stål eller plast. Kulan eller skivan kan ha ett annat material än huset. Plast är ofta relevant vid vissa kemikalier, medan rostfritt stål kan vara aktuellt för hygieniska eller korrosiva miljöer. Kontrollera kemisk kompatibilitet och eventuella nödvändiga godkännanden.

• Tätningar: PTFE, EPDM, NBR och FKM används för olika media och temperaturer. Tätmaterialet avgör ofta ventilens verkliga lämplighet mer än själva ventilhuset. En felaktig packning kan svälla, hårdna eller börja läcka.

• Tryck och temperatur: Maxtryck anges i bar och tillåtet temperaturintervall i °C. Värdena varierar med ventilmodell, material, dimension och media. Använd aldrig en generell siffra från en annan ventil som beslutsunderlag.

• Manövrering: Handtag, växel, låsbar spak och ställdon fyller olika behov. Ett långt handtag ger bra manöverkraft, medan en växel är praktisk på större vridspjällventiler.

Dimensioner kan anges som DN, tum eller gängstorlek. DN 25 motsvarar inte alltid samma praktiska anslutning som 1 tum BSP, särskilt inte när adaptrar, slangnipplar och packningar ingår. Mät befintlig anslutning och identifiera standarden innan du väljer ventil.

Användningsområden i driftmiljö

Kulventiler används ofta vid IBC-behållare, fat, mindre processledningar och pumpinstallationer. De är praktiska när en operatör ska kunna isolera en tank, byta slang eller stänga ett tappställe snabbt. Vid IBC-system behövs ofta en adapter mellan tankens utlopp och ventilen, till exempel för S60x6, S75x6 eller S100x8. Gängtypen och packningsytan måste passa exakt.

I verkstäder och servicefordon kan en kulventil användas för spillolja, vatten eller andra definierade vätskor, förutsatt att ventilhus och tätningar tål mediet. Den är inte per automatik lämplig för bränsleslang från en bensinpump eller för fasta bränslesystem. Sådana tillämpningar kan omfattas av särskilda krav på komponenter, jordning och godkännanden.

Vridspjällventiler förekommer ofta i större vattenledningar, bevattning, processvatten, tankfarmar och industriella rörsystem. De är särskilt relevanta när större DN krävs och ventilens vikt samt bygglängd spelar roll. En wafer-ventil kläms mellan två flänsar och kräver att flänsarna ger korrekt centrering och stöd. Ett felaktigt montage kan skada ventilsätet.

För livsmedel, dricksvatten eller kemikalier räcker det inte att välja en ventil av rostfritt stål eller plast. Kontrollera alltid dokumenterad materialkompatibilitet, temperaturgränser och eventuella certifikat för den aktuella vätskan. Undvik att blanda antaganden om vatten med krav för koncentrerade kemikalier, lösningsmedel eller varm vätska.

Vid överföring från tank till pump bör ventilen placeras så att den kan nås utan att operatören behöver arbeta över ett möjligt spill. Kombinera vid behov med rätt packningar, Kamlock/slangkopplingar och Slang & tillbehör. Detta minskar risken för sidobelastning, dropp och felaktiga övergångar.

Välj rätt kulventil eller vridspjällventil

Välj en kulventil om du behöver snabb och tydlig avstängning vid en mindre eller medelstor anslutning. Den är ofta rätt vid tankutlopp, BSP-gängor, slanganslutningar och pumpar där fritt flöde är viktigt. Välj fullport när pumpens flöde inte ska begränsas av ventilen. Undvik en vanlig kulventil för kontinuerlig finreglering, eller när mediet kan lämna avlagringar som gör kulan svår att vrida.

Välj en vridspjällventil om du arbetar med större DN och flänsade rör, eller när låg vikt och kort bygglängd underlättar installationen. Den passar ofta för vatten och processmedia inom ventilens angivna gränser. Undvik den om skivan i flödet inte accepteras, om systemet kräver helt fritt genomlopp eller om ventilen måste hantera fasta partiklar utan att tillverkaren uttryckligen godkänner det.

Börja alltid med anslutningen. För en gängad installation ska du fastställa BSP-storlek, kön på gängan och om tätning sker i gängan eller mot en plan packning. För flänsade system behöver du kontrollera DN, PN-klass, flänsstandard och mellanrummet mellan flänsarna. En ventil med rätt material men fel standard går inte att montera säkert.

Kontrollera sedan media, temperatur och tryck. Välj inte NBR, EPDM, PTFE eller FKM enbart utifrån namn eller tidigare erfarenhet. Kemikaliekoncentration, blandningar och temperatur kan ändra materialets motståndskraft. Om en pump skapar tryckstötar behöver ventil och anslutningar också klara högre belastning än det normala drifttrycket.

Säker drift kräver rätt packning, rena tätytor och mekaniskt stöd för slangar och rör. Dra inte åt plastgängor för hårt, och använd inte tätningsmedel som kan angripa plast eller packning. Vid brandfarliga vätskor ska du bedöma behovet av jordning och antistatiska komponenter. Använd lämplig personlig skyddsutrustning och trycktesta alltid installationen kontrollerat innan normal drift.

FAQ

Är kulventil alltid tätare än vridspjällventil?

Nej. Båda kan täta väl när ventil, säte och packningar är rätt valda och oskadade. Tätningen beror på utförande, media, tryck, temperatur och montage. En kvalitativt korrekt monterad vridspjällventil kan vara fullt lämplig i sin applikation.

Kan jag montera en kulventil direkt på en IBC?

Ja, men vanligtvis behövs en adapter som matchar IBC-utloppets gänga, exempelvis S60x6. Kontrollera även om ventilen har BSP-gänga, slanganslutning eller annan anslutning samt vilken packning som krävs.

Vilken ventil är bäst för tjockflytande vätskor?

Det beror på viskositet, partiklar, temperatur och önskat flöde. En fullports kulventil kan vara ett bättre utgångsläge än en spjällventil eftersom skivan inte ligger i flödet. Kontrollera ändå tillverkarens data för just mediet och undvik ventiler som inte är avsedda för vätskan.

Rätt ventil börjar med rätt mått och rätt tätmaterial. När anslutning, media och driftsätt är verifierade blir både installationen och den dagliga hanteringen säkrare.
