Montera IBC-ventil steg för steg rätt
Share
En IBC-ventil är den del som öppnar, stänger och reglerar utflödet från en IBC-behållare. När du ska montera IBC-ventil steg för steg är rätt gänga, rätt packning och korrekt tätning det som avgör om installationen blir tät och driftsäker.
Många problem börjar inte i ventilen utan i passformen. En ventil som nästan passar kan ändå ge sned belastning, dålig tätning eller läckage efter några tappningar. Därför ska du börja med att kontrollera anslutningstypen på behållaren och vad vätskan ställer för krav på material och packning.
Översikt
Att montera en IBC-ventil är i grunden enkelt, men det finns några moment som inte bör hoppas över. Först identifierar du vilken anslutning du har på tanken, vanligtvis S60x6, S75x6 eller S100x8. Därefter kontrollerar du om du ska byta hela utloppsventilen, montera en ny kran på befintligt utlopp eller använda adapter mellan ventil och slangkoppling.
Det är också viktigt att skilja mellan gänga och tätning. Vissa anslutningar tätar mot plan packning, andra via gängprofil eller konisk anslutning. Om du använder fel metod kan du få en montering som känns fast men ändå läcker under drift.
Media spelar också roll. För vatten och vissa oljor fungerar många standardlösningar bra, men för kemikalier, livsmedelskontakt eller bränslen måste materialet i ventilhus, kulsäte, packning och eventuella adaptrar kontrolleras. Kontrollera kemisk kompatibilitet och eventuella nödvändiga godkännanden.
Praktiska fördelar
- Rätt monterad ventil minskar risken för dropp, spill och stillestånd.
- Korrekt gängmatchning sparar tid och minskar behovet av provisoriska adaptrar.
- En tät anslutning ger bättre flödeskontroll vid tappning till dunk, slang eller pump.
- Rätt packning minskar efterdragning och problem vid temperaturväxlingar.
- Korrekt materialval ger längre livslängd i krävande miljöer.
Funktioner och specifikationer att kontrollera
Innan du börjar själva montaget bör du gå igenom de viktigaste tekniska punkterna. Det gäller även om du bara byter ut en skadad kran mot en likadan.
- Anslutning på IBC: vanligtvis S60x6, S75x6 eller S100x8
- Sekundär anslutning: ofta BSP, till exempel 1/2 tum, 3/4 tum eller 1 tum
- Nominell storlek: ofta DN50 eller DN80 på utloppssidan
- Material i ventilhus: PE, PP, HDPE eller metallkomponenter beroende på utförande
- Packningsmaterial: EPDM, NBR eller PTFE beroende på media och temperatur
- Typiskt arbetstryck: lågtrycksapplikationer, ofta omkring 0,2-1 bar i gravitationsflöde
- Temperatur: beror på material och media, ofta inom cirka 0 till 40 °C för standardanvändning om inget annat anges
- Flöde: varierar kraftigt med ventiltyp, öppningsgrad, DN och vätskans viskositet, ofta från några tiotal till över 100 l/min
Montera IBC-ventil steg för steg
Börja med att tömma eller säkra behållaren. Ventilbyte eller montering ska inte göras under okontrollerat flöde. Om tanken innehåller kemikalier använder du rätt personlig skyddsutrustning och ser till att arbetsplatsen har uppsamling för spill.
Rengör sedan området runt utloppet. Smuts, torkade rester och gamla packningsfragment är en vanlig orsak till sned montering. Torka rent tätningsytan noggrant och kontrollera att inga sprickor finns i plasten kring anslutningen.
Nästa steg är att identifiera gängan. Läs märkning om den finns. Om märkning saknas mäter du ytterdiameter och gängstigning. S60x6 betyder exempelvis cirka 60 mm ytterdiameter och 6 mm gängstigning. Om du är osäker, välj inte på chans. Det är bättre att verifiera måttet innan montering än att dra sönder gängor eller packning.
Kontrollera därefter packningen. En plan packning ska vara hel, ren och ligga rätt i sitt säte. Är den torr, sprucken eller deformerad ska den bytas. Många läckage beror på återanvända packningar som har tappat elasticitet. Här är Packningar ofta lika viktiga som själva ventilen.

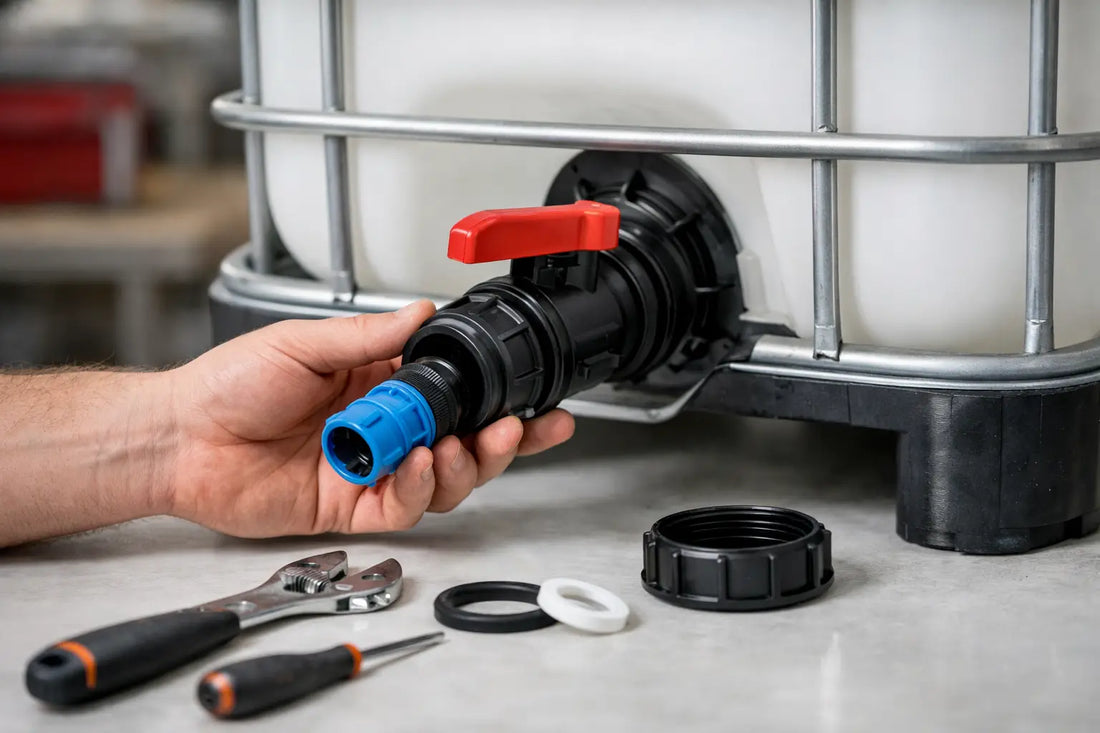

Montera ventilen för hand först. Börja alltid utan verktyg. Ventilen ska gå lätt i början och inte ta snett. Om den kärvar direkt har du sannolikt fel gänga, fel vinkel eller smuts i spåret. Tvinga aldrig runt den. Plastgängor skadas snabbt och blir sällan bättre av extra kraft.
När ventilen sitter rakt skruvar du vidare tills packningen tar emot. Dra sedan åt enligt ventilens konstruktion. På många IBC-anslutningar räcker handkraft plus en mindre efterdragning. För hård åtdragning kan deformera packningen eller spräcka anslutningen, särskilt vid kall väderlek när plasten är styvare.
Om din lösning inkluderar adapter till BSP, slangnippel eller snabbkoppling monterar du dessa i rätt ordning. Tätningstejp eller gängtätning används bara där anslutningen faktiskt tätar i gängan. På planpackade ytor ska du inte kompensera med extra tejp. Det gör ofta tätningen sämre, inte bättre.
Efter montering gör du ett kontrollerat täthetsprov. Fyll eller släpp fram en mindre mängd vätska och kontrollera först statiskt, sedan under flöde. Titta särskilt runt övergången mellan tank och ventil samt vid eventuella adaptrar. En anslutning som är torr i vila kan börja droppa när flödet öppnas fullt.
Ser du mindre läckage ska du stoppa flödet och kontrollera orsaken. Efterdragning kan hjälpa om ventilen sitter korrekt, men om gängan är sned eller packningen ligger fel måste du demontera och göra om montaget. Fortsatt drift med dropp leder ofta till större problem senare.
Vanliga användningsmiljöer
I verkstad och underhåll används IBC-ventiler ofta för vatten, spolarvätska, oljor och rengöringsmedel. Där är snabb och tät tappning viktig, särskilt när samma behållare används ofta och kopplas mot slang eller tappkran.
I lantbruk handlar det ofta om bevattning, flytande gödning eller tekniska vätskor. Här blir materialval och flödeskapacitet viktigare, särskilt om ventilen står utomhus och utsätts för temperaturväxlingar, smuts och frekvent manövrering.
För servicefordon och mobila lösningar är vibrationer och mekanisk påverkan en extra faktor. Välj då en ventil och adapterlösning som inte bygger onödigt långt från tanken. En lång utstickande konstruktion skadas lättare vid transport.
I livsmedelsnära miljöer eller där renlighet är avgörande måste både ventil och packning vara lämpliga för mediet. Utgå inte från att en standardventil är godkänd för alla vätskor bara för att den passar mekaniskt.
Välj rätt variant
Välj en ventil med samma anslutningsstandard som tanken om du vill ha en snabb och enkel montering. Välj adapterlösning om du behöver gå vidare till BSP, slang eller annan koppling utan att byta hela tankens standardutförande.
Välj plastmaterial som PE eller PP om mediet och miljön tillåter det och du vill hålla nere vikt och kostnad. Välj mer kemikalieresistent packning om vätskan är aggressiv eller om temperaturen varierar. Undvik att blanda okända material i samma flödesväg utan att kontrollera kompatibiliteten.
Välj större dimension, till exempel DN80 framför DN50, om du behöver högt flöde och tanken stödjer det. Undvik överdimensionering om installationen främst ska ge fin kontroll vid manuell tappning till mindre kärl. Högre flöde är inte alltid bättre.
Ska du ansluta vidare mot Slang & tillbehör eller Ventiler/ kranar är det klokt att planera hela flödesvägen innan du monterar. Det minskar risken att du får en tät ventil men fel utgående anslutning.
FAQ
Behöver jag gängtejp när jag monterar en IBC-ventil?
Bara om anslutningen tätar i gängan. Har ventilen plan packning ska tätningen ske där, inte med extra tejp.
Kan jag använda samma ventil för vatten och kemikalier?
Det beror på material i ventil och packning. Kontrollera kemisk kompatibilitet och eventuella nödvändiga godkännanden innan användning.
Varför läcker det trots att ventilen sitter hårt?
Vanliga orsaker är fel gänga, sned montering, skadad packning eller att tätningsytan är smutsig. Mer kraft löser sällan grundproblemet.
Kan jag montera ventil på en fylld IBC?
Det bör undvikas. Arbeta med tömd eller säkrad behållare och använd spilluppsamling och PPE när mediet kräver det.
En korrekt monterad IBC-ventil märks knappt i vardagen - och det är precis poängen. När gänga, packning och material stämmer får du ett flöde som går att lita på, utan dropp, omarbete och onödiga stopp.
