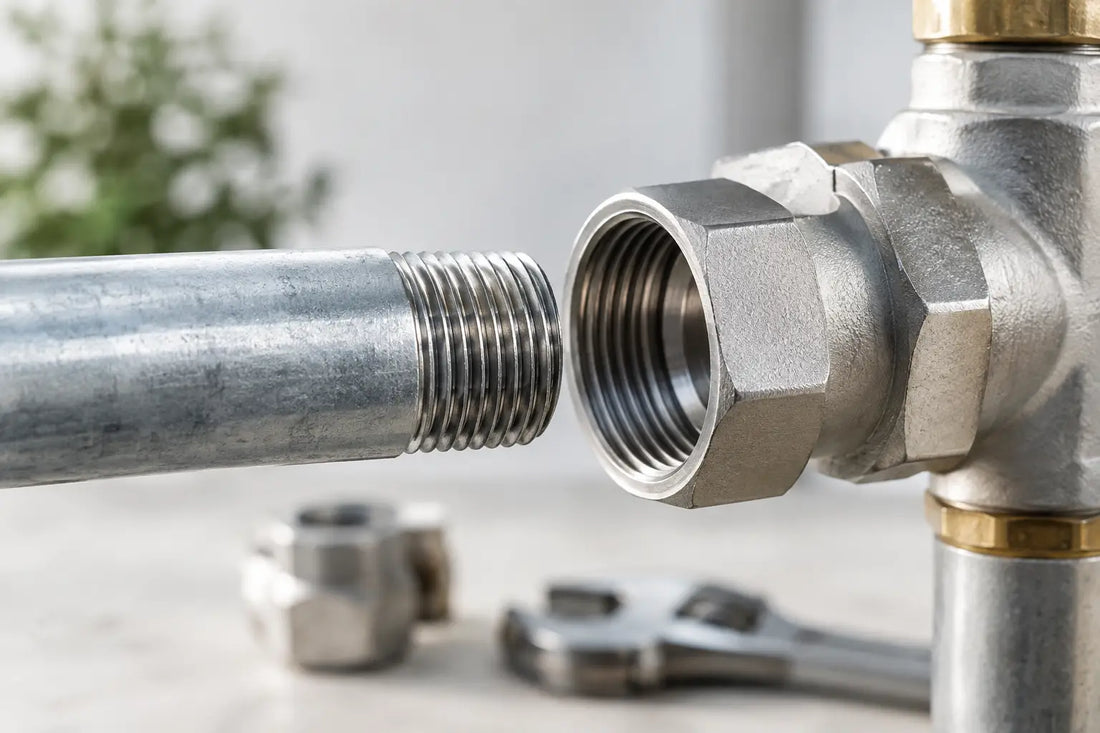

NPT-gänga för täta och säkra anslutningar
Share
En NPT-gänga är en konisk amerikansk rörgänga som tätar när han- och hongängan dras ihop. Den används för att ansluta ventiler, pumpar, adaptrar, manometrar och annan utrustning för vätskehantering. Rätt NPT-gänga minskar risken för läckage, driftstopp och felköpta kopplingar.
Översikt: vad är en NPT-gänga?
NPT står för National Pipe Taper. Standarden förekommer ofta på utrustning från USA och på komponenter för industri, lantbruk, verkstad och mobila servicesystem. Gängan är konisk, vilket innebär att diametern ökar längs gängan. När delarna skruvas ihop pressas gängflankarna mot varandra och skapar en mekanisk tätning.
NPT ska inte blandas ihop med BSP, som är vanligare på europeisk utrustning. Båda kan se ut som rörgängor, men de har olika gängvinkel och ofta olika stigning. NPT har normalt 60° gängvinkel, medan BSP har 55°. Att skruva ihop dem kan kännas möjligt i början, men anslutningen blir ofta otät eller skadar gängan.
En beteckning som 1/2 in NPT anger nominell rörstorlek, inte den faktiska ytterdiametern på gängan. Mät därför inte bara den yttre diametern med skjutmått och välj på måfå. Kontrollera märkningen på ventil, pump, koppling eller datablad. Kontrollera även om anslutningen är invändig eller utvändig: NPT-hane skruvas in i NPT-hona.
NPT-gängan är i första hand en anslutningsstandard. Den avgör inte ensam om komponenten passar för vatten, olja, diesel, kemikalier eller livsmedel. Materialet i kroppen, tätningen och medietemperaturen måste alltid bedömas separat. Kontrollera kemisk kompatibilitet och eventuella nödvändiga godkännanden innan systemet tas i drift.
Praktiska fördelar
- Den koniska formen ger en tätande anslutning utan separat planpackning i själva gängskarven.
- Standarden är vanlig på amerikanska pumpar, ventiler, filter, mätare och hydrauliknära tillbehör.
- NPT-adaptrar gör det möjligt att bygga övergångar mellan tankutrustning, slangsystem och komponenter med olika anslutningar.
- Gängan passar väl där installationen behöver demonteras för service, rengöring eller byte av komponent.
- Rätt dimension och gängtätning minskar risken för dropp, luftinträngning och tryckförlust.
Egenskaper och specifikationer för NPT-gänga
NPT är en konisk rörgänga med en avsmalning på 1:16. Det är denna konicitet som gör att gängan nyper fast under åtdragning. Den ska inte dras i botten som en rak gänga. Hur många varv som är rätt varierar med dimension, material, gängtolerans och vald tätning.
- Gängtyp: konisk rörgänga enligt NPT-standard.
- Gängvinkel: 60°.
- Vanliga storlekar: exempelvis 1/8 in, 1/4 in, 3/8 in, 1/2 in, 3/4 in, 1 in och större.
- Anslutning: NPT-hane till NPT-hona. Kontrollera alltid vilken sida som är invändig respektive utvändig.
- Material: förekommer bland annat i mässing, rostfritt stål, stål och plast. Materialvalet styr korrosionsbeständighet, temperaturtålighet och mediekompatibilitet.
- Tätning: normalt gängtätning i form av PTFE-tejp, gängtätningspasta eller annan produkt som är godkänd för aktuellt medium.
- Tryck och temperatur: bestäms av den svagaste systemkomponenten, inklusive ventil, adapter, slang, packning och behållare. Använd aldrig ett generellt tryck- eller temperaturvärde enbart utifrån gängtypen.
Undvik att använda NPT som om det vore en parallell gänga med packning mot en plan yta. Om komponenten är konstruerad för BSPP, även kallad G-gänga, tätar den ofta med en packning eller O-ring mot en anliggningsyta. Där krävs en adapter som är byggd för övergången, inte bara extra gängtape.
Användningsområden i verkliga miljöer
I verkstäder används NPT ofta vid anslutning av oljehanteringsutrustning, pumpar, filterhus och avtappningsventiler. En servicebil kan exempelvis ha en kompakt pump med NPT-portar, där en adapter behövs för att ansluta slang och snabbkoppling. Välj då slang och tillbehör som är dimensionerade för både mediet och arbetstrycket.
Inom lantbruk kan NPT förekomma på importerade pumpar, sprututrustning och dieselrelaterade överföringssystem. För diesel och oljor är rätt tätmaterial avgörande. Vissa plaster och elastomerer sväller eller bryts ned av vissa vätskor. Använd inte en okänd adapter eller tätmassa bara för att den passar mekaniskt.
Vid vattenhantering används NPT på bevattningspumpar, tankanslutningar och portabla överföringssystem. För rent vatten är materialkraven ofta enklare, men frost, vibrationer och felaktigt stöd för slangar kan fortfarande skapa läckage. Tunga slangar ska avlastas så att deras vikt inte belastar gängan.
I process- och fastighetsunderhåll kan NPT finnas på tryckmätare, luftningsventiler, doseringsutrustning och mindre rörsystem. Här behöver du avgöra om mediet är vätska, tryckluft eller kemikalie. En anslutning avsedd för vätska är inte automatiskt lämplig för gas eller vakuum. Kontrollera komponenternas dokumenterade användningsområde.
För brandfarliga vätskor krävs mer än en tät gänga. Jorda och potentialutjämna behållare, pump och ledande utrustning när processen kräver det. Undvik spill, använd lämplig personlig skyddsutrustning och håll antändningskällor borta. NPT-adaptrar ersätter inte kraven för fasta bränslesystem eller certifierad utrustning vid bränslepump.
Välj rätt variant och storlek
Börja med att identifiera standarden på båda sidor av anslutningen. Läs märkningen om den finns. Finns ingen märkning bör du kontrollera gängans ytterdiameter, stigning och om den är konisk eller parallell. En gängtolk ger säkrast resultat vid återkommande inköp eller underhållsarbete.
Välj en NPT till NPT-adapter om båda komponenterna använder samma amerikanska standard men har olika kön eller dimension. Välj en övergångsadapter om exempelvis en pump har NPT och slangen, ventilen eller tankutrustningen har BSP, S60x6, Kamlock eller annan anslutning. För IBC-tankar är S60x6 vanligt på utloppet, men det säger inget om vilken gänga som finns på ventilen efter adaptern.
Välj mässing för många vatten-, luft- och oljeapplikationer där materialet är kompatibelt och belastningen är måttlig. Välj rostfritt stål när korrosion, miljö eller medium kräver det. Välj plast endast när plastsorten uttryckligen är lämplig för mediet, temperaturen och trycket. Undvik plastadaptrar där mekanisk belastning, hög temperatur eller aggressiv kemikalie kan påverka hållfastheten.
Kontrollera också tätningsmetoden innan montering. PTFE-tejp ska lindas i gängans riktning så att den inte rullas upp när anslutningen skruvas ihop. Låt de första gängvarven närmast öppningen vara fria från tejp. Då minskar risken att material lossnar och hamnar i ventil, pump eller filter.
Dra åt med rätt verktyg och utan övervåld. För hård åtdragning kan spräcka plastdetaljer, deformera mässing eller skada gängan i en tunnväggig komponent. Provtryck alltid systemet med lämpligt medium och kontrollera skarven innan utrustningen lämnas obevakad. Packningar, Ventiler/kranar, Slang & tillbehör samt Pumpar & pump kit behöver väljas som ett sammanhängande system.
FAQ
Kan jag koppla NPT direkt till BSP?
Nej, inte som en säker standardlösning. Gängprofil, vinkel och ofta stigning skiljer sig. Använd en avsedd NPT till BSP-adapter och rätt tätning.
Behöver en NPT-gänga gängtätning?
Ofta ja. Den koniska gängan skapar grundtätningen, men gängtätning fyller små toleranser och minskar läckagerisken. Välj produkt efter medium, temperatur och krav på demontering.
Är NPT lämpligt för kemikalier?
Det beror på adaptermaterial, tätning, koncentration, temperatur och tryck. Kontrollera kemisk kompatibilitet och eventuella nödvändiga godkännanden. Gängstandarden i sig är ingen kemikalieklassning.
Hur ser jag om en gänga är NPT?
Säkrast är märkning eller gängtolk. Du kan även kontrollera om gängan är konisk och jämföra ytterdiameter samt stigning mot en NPT-tabell. Förväxla den inte med BSP eller metriska gängor.
När du har bekräftat standard, dimension och medium blir valet enkelt: bygg anslutningen med delar som är avsedda att fungera tillsammans och kontrollera tätheten innan vätskan får gå i normal drift.
