Recension av Camlock-koppling: rätt val?

Recension av Camlock-koppling: översikt

En recension av Camlock-koppling bör börja vid anslutningen, inte vid priset. En Camlock-koppling är en snabbkoppling med två låsarmar som kopplar ihop slangar, rör, pumpar, ventiler och tankutlopp utan verktyg. Rätt vald ger den snabb vätskeförflyttning med en tät och repeterbar anslutning. Fel vald kan den läcka, kärva eller inte passa mot befintlig gänga.

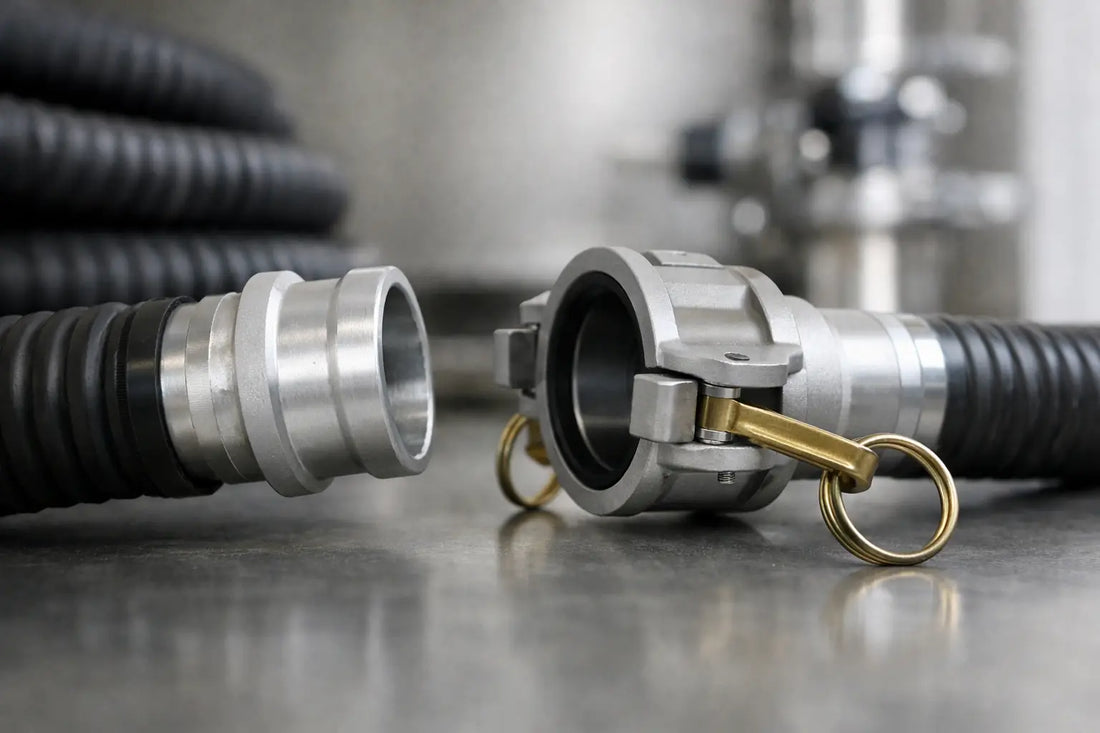

Camlock, även kallad kam- och spårkoppling, består normalt av en hanadapter och en honkoppling. Honkopplingens armar pressar adaptern mot en packning när de fälls ned. Det är en enkel princip som fungerar väl i drift där slangar ofta kopplas loss och återansluts.

Systemet används ofta för vatten, oljor, diesel, gödselmedel och andra vätskor i verkstad, lantbruk, entreprenad och industri. Material, packning och utförande avgör dock vilken vätska kopplingen tål. En koppling i aluminium med standardpackning är inte automatiskt lämplig för alla kemikalier. Kontrollera kemisk kompatibilitet och eventuella nödvändiga godkännanden före användning.

Den främsta styrkan är hastigheten. En operatör kan ansluta en grov slang utan att vrida hela slangen eller dra en gänga snett. Begränsningen är att Camlock inte ersätter alla fasta röranslutningar. För permanent installation, högt systemtryck eller särskilda hygienkrav kan en annan kopplingstyp vara bättre.

Praktiska fördelar med Camlock-kopplingar

• Snabb anslutning och frånkoppling utan verktyg, vilket minskar ställtiden vid tankning, tömning och pumpning.
• Samma grundprincip finns i många storlekar och anslutningar, från slangstos till invändig eller utvändig BSP-gänga.
• Låsarmarna ger en tydlig mekanisk låsning. Det gör det lätt att se om kopplingen är helt stängd.
• Slangen behöver normalt inte roteras vid anslutning. Det är en praktisk fördel vid styva sugslangar och trånga arbetsytor.
• Packningen kan bytas när den är sliten. Det kan förlänga kopplingens användningstid jämfört med en skadad integrerad tätning.

För en servicebil eller mobil pump är Camlock ofta ett logiskt val. Operatören kan ha en fast koppling på pumpen och olika adaptrar för tank, slang och ventil. I en verkstad med återkommande mediebyten kan samma flexibilitet vara en risk. Olika adaptrar som ser lika ut kan ha olika packningar eller material. Märk därför anslutningar efter media och användning.

Camlock är särskilt praktiskt när flödet är viktigare än fin reglering. Kopplingen öppnar inte eller stänger flödet själv. Den ska kombineras med en lämplig ventil eller kran när vätskan måste kunna stoppas kontrollerat. För detta används ofta Ventiler/kranar tillsammans med slang och anslutningar.

Funktioner och specifikationer att granska

En rättvis recension av Camlock-kopplingar måste skilja mellan kopplingens gränssnitt och den färdiga installationen. Storleken på Camlock-sidan kan vara korrekt medan gängan, slangdiametern eller packningen är fel. Läs därför alltid produktens specifikationer, särskilt när kopplingen ska användas med en IBC-behållare eller pump.

• Nominell storlek: Vanliga Camlock-storlekar är 1/2, 3/4, 1, 1 1/2, 2, 3 och 4 tum. Jämför både Camlock-storleken och slangens innerdiameter i mm.
• Anslutningstyp: Kopplingen kan ha slangstos, invändig BSP, utvändig BSP eller flänsanslutning. BSP anger rörgänga och är inte samma sak som IBC-gängor som S60x6, S75x6 eller S100x8.
• Typbeteckning: Typ A har hanadapter med invändig gänga, typ B har honkoppling med utvändig gänga och typ C kombinerar honkoppling med slangstos. Typ E har hanadapter med slangstos och typ F har hanadapter med utvändig gänga. Dammskydd DC och DP stänger anslutningen när den inte används.
• Material: Aluminium är vanligt för vatten, olja och generell överföring. Rostfritt stål kan vara relevant där korrosionsmotstånd eller särskilda krav finns. Polypropen används i vissa kemiska tillämpningar. Materialet räcker inte som enda urvalskriterium.
• Packning: NBR används ofta för oljor och bränslerelaterade medier. EPDM kan passa vissa vattenbaserade medier. FKM används i vissa kemiska och oljeexponerade applikationer. Valet ska alltid verifieras mot det aktuella mediet.
• Temperatur och tryck: Temperatur i °C och arbetstryck i bar varierar med storlek, material, packning och tillverkare. Använd bara angivna värden från produktbladet. Undvik att dimensionera efter en generell Camlock-tabell.
• Flöde: Flöde i l/min beror på slanglängd, pump, viskositet, höjdskillnad och innerdiameter. En 2-tums koppling ger inte automatiskt ett visst flöde om pump eller slang begränsar systemet.

Kontrollera också armarnas passform och packningens säte. Billiga eller slitna kopplingar kan få glapp i armarna, vilket minskar kompressionen mot packningen. Det märks ofta först vid sugdrift, vibrationer eller när slangen belastas från sidan.

Användning i verkliga miljöer

Vid tömning av IBC-behållare är Camlock en effektiv övergång mellan IBC-adapter, slang och pump. IBC-behållarens utlopp har ofta en grov gänga, exempelvis S60x6, medan pumpens inlopp kan ha BSP-gänga. En IBC-adapter med korrekt tankgänga och Camlock-anslutning löser övergången utan att tvinga ihop inkompatibla delar. Mät alltid gängan eller identifiera ventiltypen före beställning.

På lantbruk används kopplingen ofta för vatten, flytande gödselmedel och bevattning. Här spelar smuts stor roll. Sand eller växtrester på packningen kan skapa en liten läckväg, även om armarna är stängda. Dammskydd är därför användbara på ledningar som ligger öppna mellan arbetspass.

I verkstad och underhåll fungerar Camlock bra för spilloljehantering, tanköverföring och temporära pumpsystem. Välj dock inte en standardkoppling enbart för att den passar mekaniskt. Spillolja, hydraulolja, lösningsmedel och rengöringsmedel kan ställa helt olika krav på packning och material. Vid osäkerhet ska mediets säkerhetsdatablad och kopplingens kemikalieresistens jämföras.

För dieselöverföring kan en passande Camlock-lösning användas i ett mobilt, lokalt överföringssystem om material, packning och systemutformning är avsedda för mediet. Den är däremot inte automatiskt lämplig för en bensinpumpslang eller ett fast bränslesystem. Sådana system kan omfattas av andra krav på komponenter, jordning, tryckklassning och installation.

Vid livsmedelsnära vätskor räcker det inte att kopplingen är av rostfritt stål. Packning, ytfinish, rengörbarhet och erforderliga godkännanden måste också stämma. Kontrollera kemisk kompatibilitet och eventuella nödvändiga godkännanden innan kopplingen används med livsmedel eller dricksvatten.

Välj rätt Camlock-koppling

Välj en Camlock-koppling i samma nominella storlek som systemets flaskhals. Har pumpen och slangen 2 tum, ger en 1-tums adapter sämre flöde och högre tryckfall. Välj samtidigt inte större koppling än slang, ventil och pump klarar. En felaktigt dimensionerad slangstos kan ge dålig slanginfästning även när själva Camlock-delen passar.

Välj aluminium om applikationen är generell vätskeöverföring och produktens material- och packningsdata passar mediet. Välj rostfritt stål om miljön, korrosionskravet eller processen kräver det. Välj plastbaserat utförande först efter kontroll av både kemikalieresistens och mekanisk belastning. Undvik kopplingar med okänd packningskvalitet för kemikalier, bränsle eller varm vätska.

Välj typ C när du behöver ansluta en slang direkt till en honkoppling. Välj typ E när slangen ska avslutas med en hanadapter. Välj typ A, B eller F när du behöver övergå till BSP-gänga. För IBC är det ofta mer träffsäkert att börja med tankens gänga och ventil, sedan välja adapter, Camlock och slang i den ordningen.

Undvik att blanda delar med skadade armar, ovala adaptrar eller spruckna packningar. Byt packningen om den är hård, svullen, plattpressad eller har synliga sprickor. Packningar bör också hållas separerade mellan medier som inte får kontaminera varandra. Packningar, Kamlock/slangkopplingar, Slang & tillbehör och Pumpar & pump kit bör ses som ett sammanhängande system, inte som enskilda delar.

Säkerheten avgörs av hur kopplingen används. Stäng båda armarna helt och kontrollera att de ligger an lika mycket. Avlasta slangen så att dess vikt inte drar i kopplingen. Provtryck eller kör med låg belastning efter montering och kontrollera efter droppar. Vid brandfarliga vätskor ska systemet jordas och potentialutjämnas enligt arbetsplatsens rutiner. Använd lämplig personlig skyddsutrustning och öppna aldrig en koppling som kan stå under tryck.

FAQ om Camlock-kopplingar

Passar alla Camlock-delar med samma tumstorlek?

Ja, Camlock-gränssnittet ska passa när nominell storlek och standardutförande stämmer. Kontrollera ändå material, packning och eventuella toleransskillnader. Gängan eller slangstosen på andra sidan kan vara helt annorlunda.

Kan jag koppla Camlock direkt på en IBC-tank?

Inte alltid. IBC-ventilen har ofta S60x6, S75x6 eller S100x8, medan Camlock normalt anges i tum. Du behöver vanligtvis en adapter mellan tankgängan och Camlock-kopplingen.

Varför läcker kopplingen trots att armarna är stängda?

Vanliga orsaker är smuts på tätytan, fel eller sliten packning, fel storlek, skadad adapter eller sidobelastning från slangen. Rengör, inspektera och byt slitna delar innan fortsatt drift.

Är Camlock lämpligt för sugslang?

Det kan fungera om koppling, packning, slang och pump är dimensionerade för vakuumförhållanden. En vanlig tryckklassning i bar säger inte ensam om anslutningen klarar vakuum. Kontrollera produktdata för hela systemet.

Börja alltid med att identifiera vätskan, tankanslutningen och önskat flöde. När de tre uppgifterna är klara blir val av Camlock-storlek, packning och adapter betydligt säkrare.
