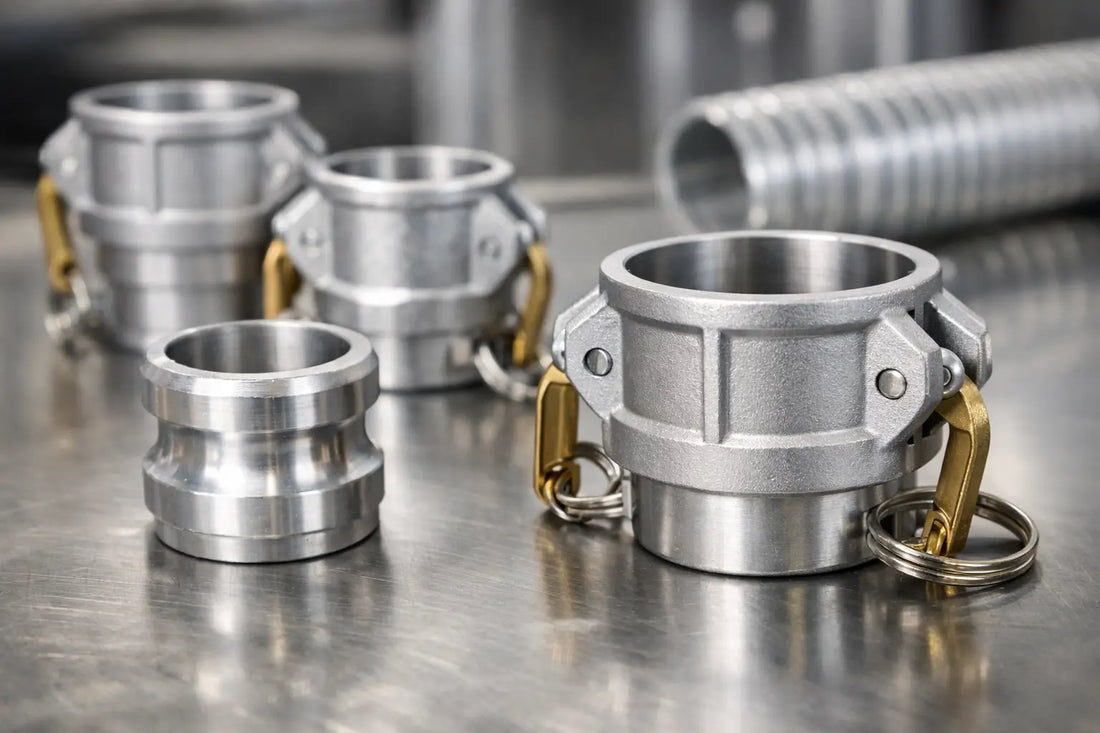

Recension av Camlock-koppling i aluminium

En recension av camlock koppling aluminium handlar främst om snabb, upprepad och kontrollerad anslutning av slangar och rör vid vätskeöverföring. Kopplingen består av två kompatibla Camlock-halvor som låses med kamarmar och en packning, utan att en gänga behöver skruvas ihop vid varje användning.

Översikt: recension av Camlock-koppling i aluminium

Camlock är en snabbkopplingsstandard för vätskor, där rätt han- och hondel bildar en anslutning när kamarmarna fälls ned. Aluminium är ett vanligt material när låg vikt har betydelse, exempelvis på servicefordon, mobila pumpar, bevattningsutrustning och flyttbara tanklösningar. Det ger en hanterbar koppling som är enkel att arbeta med även när anslutningar öppnas flera gånger under ett arbetspass.

Bedömningen av en Camlock-koppling i aluminium beror dock mindre på själva låsrörelsen och mer på hur systemet är specificerat. Storleken ska stämma med slang, pump eller adapter. Packningen ska tåla mediet. Kopplingen ska dessutom användas inom den tryck- och temperaturgräns som gäller för den aktuella varianten och hela systemet.

Camlock har normalt en nominell tumstorlek, till exempel 1 tum eller 2 tum. Det betyder inte automatiskt att anslutningen passar en BSP-gänga med samma benämning. En Camlock-ände, en slangstos och en BSP-gängad adapter har olika funktioner. Kontrollera därför alltid anslutningstypen på båda sidor innan beställning.

Aluminium passar ofta för vatten, vissa oljor och andra medier där kemisk kompatibilitet har bekräftats. Materialet är däremot inte ett generellt val för alla kemikalier. Kontrollera kemisk kompatibilitet och eventuella nödvändiga godkännanden innan kopplingen används med syror, baser, lösningsmedel, livsmedel eller andra känsliga medier.

Praktiska fördelar

För rätt användning ger en Camlock-koppling i aluminium tydliga driftfördelar:

• Snabb anslutning och frånkoppling vid återkommande slangbyten, tankning eller tömning.
• Lägre vikt än många jämförbara metallkopplingar, vilket underlättar arbete med längre slangar och mobila enheter.
• Kamarmarna ger en tydlig mekanisk låsning när rätt kopplingshalvor och packning används.
• Flera kopplingstyper kan kombineras i ett system, exempelvis med slangstos, invändig gänga, utvändig gänga eller blindlock.
• Standardiserad Camlock-dimensionering förenklar byte av slitdelar och utbyggnad av befintliga slangsystem.

Den praktiska nackdelen är att den snabba funktionen kan få felaktiga kombinationer att verka rätt. En koppling kan gå att montera trots att packning, slangdimension eller gänga inte är anpassad. Det ökar risken för dropp, luftinträngning på sugsidan eller ett oönskat slangsläpp under drift.

Aluminium är därför ett bra val när vikten och smidigheten är viktiga, men inte när mediet eller miljön kräver ett särskilt material. För vissa kemikalier, hög korrosionsbelastning eller fasta processinstallationer kan annat material vara mer lämpligt. Valet beror på vätska, arbetstryck, temperatur, rengöringskrav och hur ofta anslutningen hanteras.

Funktioner och specifikationer

En korrekt recension bör skilja på vad Camlock-standarden beskriver och vad som måste kontrolleras för den enskilda produkten. Följande punkter ska finnas med i inköpsunderlaget:

• Material: aluminium i kopplingskroppen. Kontrollera vilket material som används i kamarmar, sprintar och packning.
• Anslutningstyp: Camlock-handel, Camlock-hondel, slangstos, invändig BSP-gänga, utvändig BSP-gänga eller blindlock.
• Nominell storlek: anges vanligen i tum. Båda Camlock-halvorna måste ha samma nominella storlek.
• Slangdimension: slangstosen ska matcha slangens invändiga diameter. Säkring med rätt slangklämma eller presskoppling krävs.
• Packning: tätningen sitter normalt i hondelen. NBR, EPDM, FKM och PTFE har olika egenskaper mot vätskor och temperatur.
• Tryck: tillåtet arbetstryck anges för den aktuella kopplingen. Det är aldrig högre än systemets svagaste del.
• Temperatur: tillåtet temperaturintervall i °C styrs av både kopplingsmaterial och packning.
• Mått: bygglängd, ytterdiameter och nyckelutrymme i mm kan vara avgörande i trånga installationer.

Flödet i l/min är inte en fast egenskap för alla aluminiumkopplingar. Det påverkas av dimension, slanglängd, pump, viskositet, höjdskillnad och ventiler i systemet. En 2-tums koppling ger normalt lägre flödesmotstånd än en 1-tums koppling, men den gör inte ett underdimensionerat pump- eller slangsystem större.

Packningen förtjänar särskild uppmärksamhet. Kopplingskroppen kan se oskadad ut, men en hård, svullen eller sprucken packning orsakar ofta läckage. Kontrollera att packningen ligger plant i sitt säte och att tätytan på hanadaptern är ren innan kamarmarna låses.

Användningsområden i verkliga miljöer

I lantbruk används aluminium-Camlock ofta mellan tank, pump och slang vid bevattning, överföring av vatten eller hantering av godkända flytande insatsmedel. Den snabba kopplingen sparar tid när samma pump används på flera platser. För kemiska produkter krävs alltid kontroll av både aluminiumet och packningen mot produktens säkerhetsdatablad.

På verkstäder och servicefordon är kopplingen praktisk för tömning och fyllning av vatten, spilloljesystem eller andra tekniska vätskor där materialvalet är verifierat. Låg vikt gör skillnad när slangar ska tas fram, rengöras och lastas flera gånger per dag. För oljor måste även slangens innergummi, ventiler och packningar vara avsedda för mediet.

Vid fastighetsdrift och industriell service kan Camlock användas för tillfällig pumpning, avvattning, rengöring eller anslutning till lagringstankar. Den är särskilt användbar där en slang behöver kopplas bort efter jobbet. För en permanent processledning kan flänsade eller gängade anslutningar vara bättre, beroende på tryckkrav, vibrationer och underhållsrutin.

Kopplingen är inte automatiskt lämplig för bensinpumpslangar, fasta bränslesystem eller brandfarliga medier. Där kan krav på jordning, antistatisk slang, godkända komponenter och särskilda regelverk gälla. Använd inte en vanlig aluminium-Camlock om systemet kräver dokumenterad ATEX-anpassning eller specifikt bränslegodkännande.

Vid överföring av brandfarlig vätska ska hela utrustningen bedömas som ett system. Jorda tank, pump och ledande komponenter när processen kräver det. Använd personlig skyddsutrustning, avlasta trycket före frånkoppling och öppna aldrig kamarmarna när slangen fortfarande är trycksatt.

Välj rätt variant och storlek

Välj en Camlock-koppling i aluminium om du behöver en lätt och återanvändbar snabbanslutning för ett medium som är bekräftat kompatibelt. Den passar särskilt bra på flyttbara slangar, tankar och pumpar där anslutningen görs ofta och där vikt påverkar hanteringen.

Välj slangstos om kopplingen ska monteras direkt på slang. Slangstosen ska ha rätt dimension för slangens invändiga diameter, och slangen ska fästas med en lösning som klarar aktuellt tryck. Välj invändig eller utvändig BSP-gänga när kopplingen ska anslutas mot en ventil, pump eller adapter med motsvarande BSP-standard.

Undvik att välja efter ytterdiameter eller enbart efter en tumangivelse på en äldre komponent. Mät och identifiera i stället den befintliga anslutningen. Kontrollera om den är Camlock, BSP, annan rörgänga eller en IBC-anslutning som S60x6, S75x6 eller S100x8. En IBC-adapter kan behövas mellan tankutloppet och Camlock-systemet.

Välj rätt packning utifrån mediet, inte utifrån färg eller vad som råkar sitta i kopplingen. NBR används ofta för vissa olje- och bränsleapplikationer, medan EPDM ofta används för vattenbaserade medier. Detta är inte en universell regel. Kontrollera alltid kemisk kompatibilitet, temperatur i °C och eventuella krav på livsmedelskontakt.

Undvik aluminium om vätskan, rengöringskemin eller omgivningen kan angripa materialet. Undvik också en snabbkoppling om kopplingen riskerar att utsättas för kontinuerlig dragbelastning, kraftiga vibrationer eller högre tryck än angiven klassning. Då måste hela anslutningsprincipen ses över.

För ett komplett system behöver många även Packningar, Slang & tillbehör, Ventiler/kranar eller Pumpar & pump kit. Varje del ska kontrolleras mot samma driftdata. En korrekt Camlock-koppling löser inte en felaktigt dimensionerad slang eller en ventil med lägre tryckklass.

FAQ

Passar alla Camlock-kopplingar med samma tumstorlek ihop?

Ja, Camlock-halvor med samma nominella storlek är normalt avsedda att passa ihop. Kontrollera ändå typ av koppling, skick på kamarmar och rätt packning. Gängsidan eller slanganslutningen kan skilja sig åt.

Kan jag använda aluminium-Camlock för kemikalier?

Endast när kemisk kompatibilitet är bekräftad för aluminium, packning, slang och övriga komponenter. Kontrollera produktens säkerhetsdatablad och eventuella godkännanden.

Varför läcker kopplingen trots att kamarmarna är stängda?

Vanliga orsaker är fel packningsmaterial, sliten packning, smuts på tätytan, olika nominella storlekar eller en slang som drar snett i kopplingen. Avlasta systemet och kontrollera delarna före fortsatt drift.

En aluminium-Camlock fungerar som bäst när den ses som en del av en genomtänkt vätskeväg. Lägg några extra minuter på att kontrollera storlek, packning och medium före montering. Det minskar risken för spill, driftstopp och onödiga byten senare.
