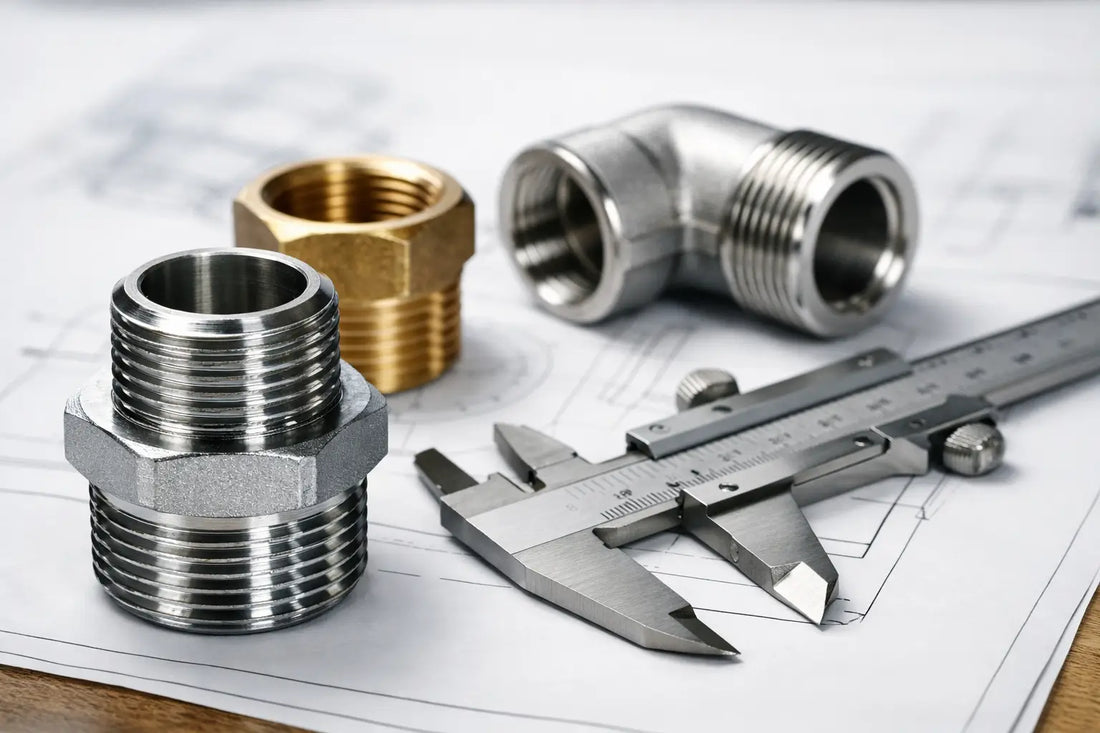

Vad betyder BSP-gänga i praktiken?

Du står med en ventil, en adapter eller en slangkoppling i handen och måttet verkar stämma - men ändå går delarna inte tätt ihop. Det är oftast där frågan kommer: vad betyder BSP gänga? Kort sagt är BSP en gängstandard för rör och kopplingar. Den används för att ansluta komponenter för vätskor och luft, och rätt BSP-typ avgör om anslutningen blir tät, säker och kompatibel.

Översikt

BSP står för British Standard Pipe. Det är en etablerad gängstandard som används brett i industri, verkstad, lantbruk och vätskehantering. Du möter den på ventiler, kranar, pumpar, adaptrar, snabbkopplingar och många IBC-tillbehör.

Det som ofta skapar problem är att "BSP" inte räcker som beskrivning. Du behöver också veta om gängan är rak eller konisk, om den är invändig eller utvändig och vilken nominell storlek den har, till exempel BSP 1/2”, BSP 3/4” eller BSP 1”. Två delar kan se nästan lika ut men ändå inte täta korrekt.

I praktiken används BSP främst i två varianter. BSPP är rak gänga, även kallad parallell gänga. BSPT är konisk gänga, där tätningen ofta sker i själva gängan. Det är därför samma storleksangivelse inte alltid betyder att delarna fungerar ihop utan rätt tätprincip.

För den som köper komponenter till vatten, olja, diesel, kemikalier eller livsmedelsnära vätskor är detta mer än en namnfråga. Fel gänga ger läckage, efterdragning, stillestånd och i vissa miljöer även säkerhetsrisker. Kontrollera alltid kemisk kompatibilitet och eventuella nödvändiga godkännanden innan användning.

Praktiska fördelar med att förstå vad BSP-gänga betyder

Den största vinsten är färre felköp. När du vet vad BSP-gänga betyder blir det lättare att välja rätt ventil, rätt adapter och rätt packning från början.

Du sparar också tid i montage och service. Om du känner till skillnaden mellan BSPP och BSPT slipper du prova dig fram med tättejp, gängpasta eller fel kopplingsdel.

En tredje fördel är säkrare drift. Rätt gängtyp minskar risken för dropp, luftinläckage och skador på pumpar eller slangsystem. Det är särskilt viktigt vid överföring av bränsle, kemikalier och andra vätskor där spill inte är acceptabelt.

Det blir dessutom enklare att jämföra komponenter mellan olika fabrikat. BSP är en standard, vilket gör den vanlig i sortiment för ventiler/kranar, pumpar & pump kits samt slang & tillbehör. Men standarden fungerar bara när hela anslutningen matchar.

Funktioner och specifikationer

När man talar om BSP handlar det inte bara om diameter. Flera tekniska faktorer påverkar passform och tätning.

De två huvudtyperna

BSPP är en rak eller parallell gänga. Den tätar normalt inte i själva gängan utan med packning, O-ring, plan tätning eller tätande anslutningsyta. Den används ofta där du vill ha en definierad tätning mot en plan yta eller mutterkoppling.

BSPT är en konisk gänga. Den smalnar av och tätar vanligen genom att gängorna pressas mot varandra, ofta tillsammans med gängtätning. Den typen förekommer i många rörsystem och vissa metallkopplingar.

Storlekar och beteckningar

Vanliga storlekar är BSP 1/4”, 3/8”, 1/2”, 3/4”, 1” och större. Storleken motsvarar inte alltid den diameter du mäter direkt med skjutmått. Det är en nominell rörstorlek, vilket gör att en BSP 1” inte mäter exakt 25,4 mm över gängan.

Det är därför mätning måste kombineras med tabell, datablad eller tydlig produktinformation. Att bara gå på "cirka en tum" räcker sällan.

Invändig och utvändig gänga

Du behöver också identifiera om delen har invändig gänga eller utvändig gänga. En adapter kan till exempel vara BSP 1” invändig på ena sidan och S60x6 på andra. Det är vanligt på IBC-lösningar där behållarens grovgänga kombineras med en rörgänga för vidare anslutning.

Tätning och material

Vid BSPP behövs ofta packning eller O-ring. Vid BSPT används ofta gängtätning. Materialvalet spelar också roll. Mässing, rostfritt, polypropen och andra plaster används i olika miljöer beroende på tryck, temperatur och media.

Det finns ingen generell regel för att en BSP-koppling passar alla vätskor. Kontrollera kemisk kompatibilitet och eventuella nödvändiga godkännanden. För vissa applikationer kan även temperatur och tryckgränser vara avgörande, till exempel 0-10 bar eller drift mellan 0 °C och 60 °C, men exakta värden måste alltid följa produktens specifikation.

Användningsområden i verkliga miljöer

BSP-gänga är vanlig i verkstäder, servicefordon, lantbruk, fastighetsdrift och industriella tappningssystem. På en gård kan den sitta mellan pump och slang vid överföring av vatten eller flytande gödselkomponenter. I verkstadsmiljö används den ofta på tryckluft, oljehantering eller fatutrustning.

I IBC-system ser man ofta BSP på sekundärsidan. Själva tanken kan ha en standard som S60x6 eller S100x8, medan ventilen, adaptern eller slanganslutningen vidare ut är BSP 1” eller BSP 3/4”. Därför är det vanligt att man behöver kombinera tankgänga med rörgänga via rätt adapter.

För underhållsteam och inköp är den praktiska frågan sällan "vad står BSP för?" utan snarare "kommer den här delen att passa med vår ventil, slang eller pump?" Där blir standard, kön, storlek och tätning viktigare än själva förkortningen.

BSP är lämpligt för många typer av vätskehantering, men inte för alla installationer utan kontroll. Undvik att anta att en BSP-del automatiskt passar fasta bränslesystem, högtrycksapplikationer eller känsliga kemikalier. Om data saknas ska kompatibilitet och godkännanden verifieras innan drift.

Välj rätt variant

Välj BSPP om anslutningen är byggd för packning, O-ring eller plan tätning. Det är vanligt på adaptrar, vissa ventiler och kopplingar där du vill ha en definierad tätpunkt. Undvik att behandla en rak gänga som om den vore konisk. Det ger ofta dålig tätning och skadade gängor.

Välj BSPT om systemet är gjort för konisk rörgänga och tätning i gängan. Det förekommer ofta i metallanslutningar och vissa äldre eller mer traditionella rörsystem. Undvik att blanda BSPT med andra liknande standarder utan att kontrollera stigning och profil.

Om du är osäker, börja med tre saker. Mät ytterdiameter eller innerdiameter, räkna eller identifiera gängstigning och kontrollera hur anslutningen ska täta. Behövs packning är det ofta ett tecken på BSPP. Ska gängan själv täta är BSPT mer sannolik.

Titta också på hela systemet, inte bara en enskild koppling. En ventil kan vara BSP 1” men ändå kräva särskild packning. En IBC-adapter kan passa tankens gänga men inte din slangkoppling utan en extra övergång. Därför kombineras BSP ofta med andra standarder som Kamlock/slangkopplingar eller olika fat- och tankgängor.

För praktiska inköp gäller en enkel regel. Välj rätt storlek och rätt tätprincip först. Välj material därefter. Mässing och rostfritt används ofta där mekanisk hållbarhet krävs. Plast används ofta där låg vikt, korrosionsmotstånd eller kemisk beständighet är viktig, men bara när mediet tillåter det.

Glöm inte säkerheten vid montage. Dra inte för hårt, särskilt inte i plastgängor. Använd rätt packningar. Kontrollera täthet före drift. Vid kemikalier eller bränsle ska lämplig PPE användas och spillrisk förebyggas. I vissa miljöer kan även jordning eller antistatisk lösning vara relevant.

Vanliga missförstånd om vad BSP-gänga betyder

Ett vanligt missförstånd är att BSP alltid betyder samma sak som "vanlig rörgänga". Det blir för grovt. Du måste veta om det är BSPP eller BSPT.

Ett annat är att tumstorleken motsvarar uppmätt diameter. Det gör den ofta inte. Därför blir skjutmått ensamt en osäker metod.

Det tredje är att gängtätning löser allt. Om två standarder eller tätprinciper inte matchar hjälper varken tejp eller pasta särskilt långt.

FAQ

Är BSP samma som G-gänga?

Ofta används G för rak BSP-gänga, alltså BSPP. Men kontrollera alltid produktens specifikation.

Kan BSPP och BSPT skruvas ihop?

I vissa fall går de att få i varandra mekaniskt, men det betyder inte att anslutningen blir korrekt eller tät. Kontroll krävs.

Behöver BSP alltid packning?

Nej. BSPP behöver ofta packning eller O-ring. BSPT tätar ofta i gängan med lämplig gängtätning.

Är BSP vanligt på IBC-adaptrar?

Ja, mycket vanligt. Särskilt som övergång från tankens gängstandard till ventil, slang eller pumpanslutning.

När en anslutning ska fungera varje dag är det sällan de stora komponenterna som ställer till det. Oftast är det en felvald gänga, en missad packning eller en standard som tolkats för snabbt.
