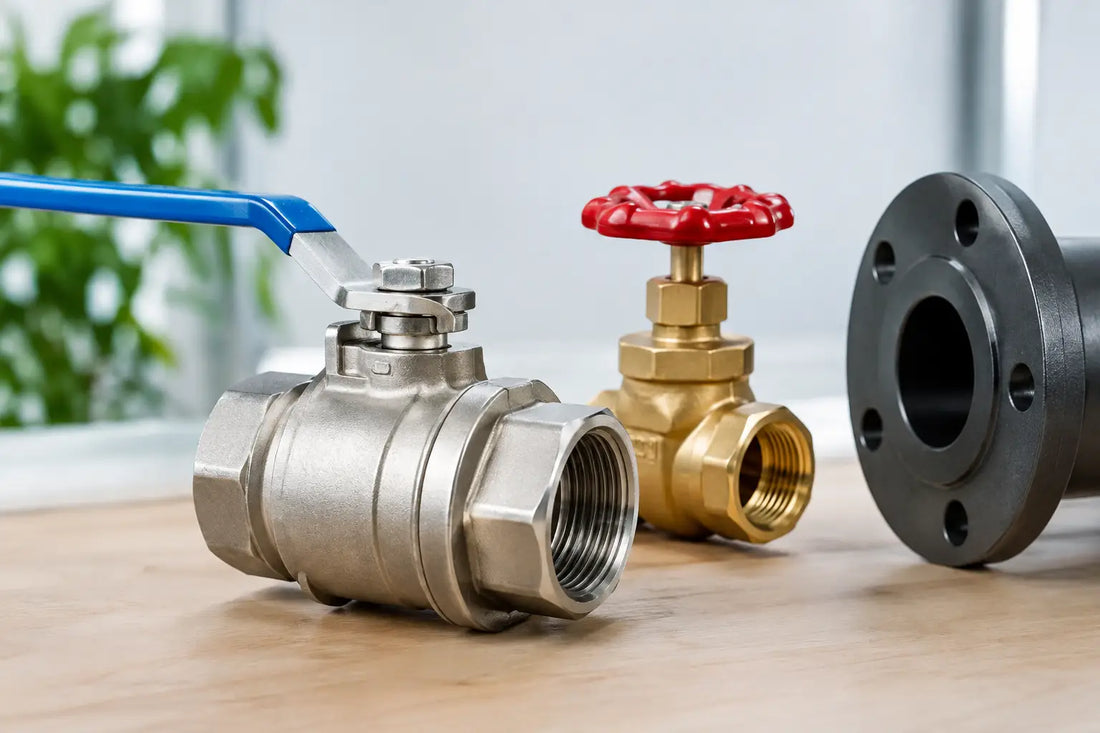

Vad betyder DN på ventiler? Rätt dimension

DN 50 på en ventil anger ventilens nominella diameter, inte en exakt uppmätt innerdiameter i mm. När du frågar vad betyder DN på ventiler är det korta svaret att DN hjälper dig matcha ventiler, rör och flänsar i samma rörsystem.

Ett felval kan skapa strypning, dåligt flöde eller en anslutning som inte går att montera. DN måste därför alltid kontrolleras tillsammans med ventilens anslutning, tätning, material och tryckklass.

Översikt: vad betyder DN på ventiler?

DN står för Diameter Nominal, eller nominell diameter. Beteckningen används i europeiska standarder för att ange en storleksgrupp för rörkomponenter. En ventil märkt DN 25 är alltså avsedd för ett system med nominell dimension 25.

Det betyder inte automatiskt att öppningen genom ventilen är exakt 25 mm. Det fria genomloppet kan vara mindre, särskilt i kulventiler, backventiler och ventiler med säte. Rörens ytterdiameter och godstjocklek varierar också beroende på material och standard.

DN används främst för rör, flänsar och industriella ventiler. Vanliga storlekar är DN 10, DN 15, DN 20, DN 25, DN 32, DN 40, DN 50, DN 65, DN 80 och DN 100. I många system motsvarar DN ungefär en tumstorlek, men det är ingen säker direktomvandling.

Exempelvis kopplas DN 15 ofta till 1/2 tum och DN 25 ofta till 1 tum. Men en BSP-gänga, en NPT-gänga och en flänsanslutning har olika mått och tätningsprinciper. Välj därför aldrig ventil enbart efter tumangivelse eller DN-märkning.

På IBC-utrustning är gängor som S60x6, S75x6 och S100x8 ofta viktigare än DN. En IBC-ventil kan ha ett utlopp med en specifik grovgänga, medan anslutningen vidare till slang eller kran kan anges med BSP eller DN. Mät och identifiera varje anslutning i kedjan.

Praktiska fördelar med rätt DN-dimension

Rätt nominell dimension gör det enklare att bygga ett system som fungerar vid service, påfyllning och tappning. Det minskar behovet av onödiga adaptrar och ger bättre kontroll över flödet.

• Du kan matcha ventil, rör och fläns enligt samma storlekssystem.
• Du minskar risken för att en för liten ventil begränsar flödet.
• Du får enklare reservdelsbyte vid underhåll och driftstopp.
• Du kan välja packningar, reduceringar och kopplingar med färre gissningar.
• Du minskar risken för läckage från felaktiga gängor eller fel tätningsyta.

En större DN-storlek ger inte alltid bättre funktion. En överdimensionerad ventil kan vara dyrare, tyngre och svårare att reglera vid små flöden. Den kan även kräva större slangar, kopplingar och stöd i installationen.

En mindre ventil kan däremot skapa ett tydligt tryckfall. Det märks ofta vid tömning av tankar, drift av pumpar eller överföring av trögflytande vätskor som oljor. Flödet påverkas även av slanglängd, böjar, höjdskillnad, pumpkapacitet och ventilens interna konstruktion.

Funktioner och specifikationer att kontrollera

DN beskriver storleksklassen, men säger inte allt om ventilen. Kontrollera alltid produktens tekniska data innan köp eller montering.

• Nominell dimension: Exempelvis DN 15, DN 25 eller DN 50.
• Anslutningstyp: Invändig eller utvändig BSP-gänga, NPT, fläns, klämkoppling, Kamlock eller IBC-gänga som S60x6.
• Fritt genomlopp: Anges ibland i mm. Det påverkar verkligt flöde genom ventilen.
• Material: Mässing, rostfritt stål, PP, PVC eller annan plast. Materialet måste passa vätskan och miljön.
• Tätning: EPDM, NBR, FKM/Viton eller PTFE förekommer ofta. Packningen är lika viktig som ventilhuset.
• Arbetstryck: Anges i bar. En DN 25-ventil kan ha olika tryckklass beroende på modell och material.
• Temperaturområde: Anges i °C. Plast, tätningar och metall reagerar olika vid värme och kyla.
• Flöde: Kan anges i l/min eller med Kv-värde. Jämför vid samma förutsättningar.
• Standard och godkännande: Kontrollera krav för dricksvatten, livsmedel, kemikalier eller processmiljöer.

DN anger inte heller automatiskt om produkten passar en viss vätska. En ventil i rostfritt stål kan ändå ha en tätning som inte tål lösningsmedel. En plastventil kan passa vatten men vara olämplig för varm vätska eller starka kemikalier. Kontrollera kemisk kompatibilitet och eventuella nödvändiga godkännanden.

DN, gänga och fläns är olika mått

Det vanligaste misstaget är att behandla DN som en gängdimension. DN 25 är inte samma sak som en gänga på 25 mm. DN beskriver den nominella rörstorleken, medan en gänga beskriver anslutningens faktiska profil och diameter.

BSP är vanlig på ventiler, slanganslutningar och adaptrar i Europa. En BSP-anslutning kan vara cylindrisk och tätas med plan packning, eller konisk och tätas i gängan. NPT är en annan konisk standard som inte ska blandas med BSP utan kontroll. De kan ibland börja gänga ihop, men de ger inte en säker eller korrekt koppling.

Flänsade ventiler anges ofta med DN och en flänsstandard. En DN 50-fläns måste exempelvis matcha både nominell diameter, bultcirkel, antal bultar och tryckklass. Kontrollera även om flänsen är avsedd för PN 10, PN 16 eller annan klass.

För slangsystem kan en DN-beteckning beskriva slangens nominella diameter, medan Kamlock eller slangkopplingar har egna anslutningsmått. Anpassa hela vägen från tankutlopp till slang, ventil, pump och munstycke.

Användning i verkliga miljöer

I en verkstad kan en DN 15-kulventil fungera för mindre tappställen med vatten, tryckluft eller lämpliga oljor. Om vätskan ska passera genom en längre slang kan den verkliga kapaciteten ändå begränsas av slangens innerdiameter och kopplingarna.

Vid tömning av en lagringstank används ofta större dimensioner, exempelvis DN 40 eller DN 50. Det kan ge rimligt flöde vid gravitationstömning eller tillsammans med pump. Men en stor ventil löser inte ett problem om tankens utlopp eller efterföljande slang är smalare.

I lantbruk och på servicefordon är det vanligt att kombinera tank, pump, slang och avstängningsventil. Här bör DN väljas utifrån pumpens flöde i l/min och slangens invändiga diameter. En högflödespump med en för liten ventil kan arbeta mot onödigt motstånd.

För IBC-tankar är anslutningsstandarden på behållaren avgörande först. Välj rätt IBC-adapter till tankens utlopp, exempelvis S60x6. Därefter väljer du BSP, Kamlock eller slanganslutning som passar resten av systemet. Ventiler och kranar, packningar samt slang och tillbehör bör kontrolleras som en sammanhängande lösning.

Välj rätt DN och ventilvariant

Välj en ventil med samma DN som rör eller fläns om du vill undvika reduceringar och behålla systemets kapacitet. Välj en reducering först när det finns ett tydligt behov av att ansluta till mindre slang, mindre utrustning eller ett befintligt uttag.

Välj fullflödeskulventil om lågt tryckfall och snabb tömning är viktigt. Välj en ventil med mindre genomlopp om reglering är viktigare än maximalt flöde. För finare styrning kan en annan ventiltyp än kulventil vara lämplig.

Välj mässing eller rostfritt stål när mediet, temperaturen och miljön kräver det. Välj plastventil när den dokumenterat passar vätskan och driftförhållandena. Undvik att anta att plast alltid passar kemikalier eller att metall alltid passar aggressiva medier.

Kontrollera även tätningen. EPDM används ofta för vattenbaserade vätskor, medan NBR ofta förekommer för oljor och bränslerelaterade användningar. Det är dock inte en generell garanti. Undvik en ventil om material, packning, temperaturgräns eller tryckklass inte är dokumenterat för din användning.

Vid brandfarliga vätskor krävs mer än rätt DN. Jorda tank, pump och ledande utrustning där processen kräver det. Använd korrekt personlig skyddsutrustning, undvik antändningskällor och kontrollera lokala regler. En vanlig IBC-ventil eller slanglösning är inte automatiskt avsedd för fasta bränslesystem eller bensinpumpar.

FAQ om DN på ventiler

Är DN samma sak som millimeter?

Nej. DN är en nominell storlek. Den faktiska innerdiametern kan avvika beroende på ventiltyp, rörmaterial och standard.

Kan jag ersätta en DN 25-ventil med en 1-tums ventil?

I många fall ligger storlekarna nära varandra, men kontrollera alltid anslutningstypen. En 1-tums BSP-gänga, en 1-tums NPT-gänga och en DN 25-fläns är inte samma anslutning.

Påverkar DN flödet?

Ja. En mindre DN kan begränsa flödet och öka tryckfallet. Ventilens fria genomlopp, slangdiameter, vätskans viskositet och pumpens kapacitet påverkar också resultatet.

Räcker DN för att välja ventil till kemikalier?

Nej. Kontrollera ventilhus, packning, arbetstryck, temperatur och kemisk kompatibilitet. Kontrollera också eventuella krav på godkännanden.

Mät anslutningen innan du beställer, läs ventilens datablad och följ vätskans krav hela vägen genom systemet. Då blir DN en användbar vägledning i stället för en källa till felkopplingar.
