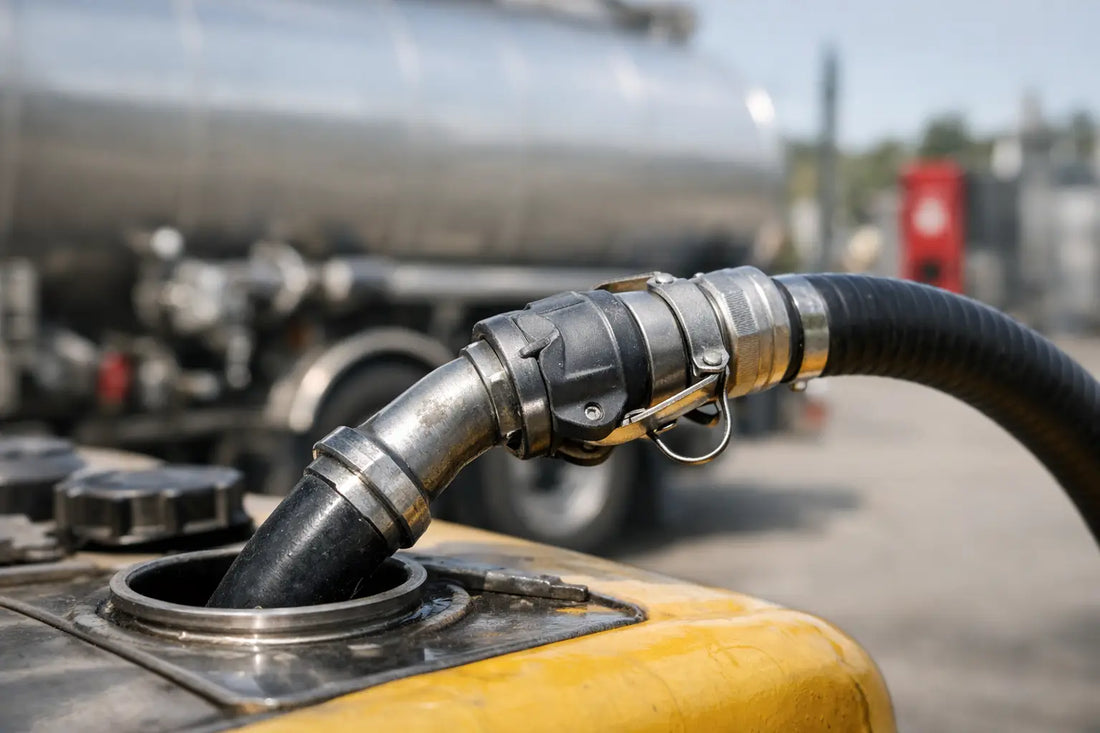

Vilken camlock passar diesel i din anläggning?

En camlock är en snabbkoppling med två låsarmar som kopplar ihop slang, pump, tank eller fat utan verktyg. Frågan vilken camlock passar diesel avgörs främst av anslutningens dimension, gängtyp, material, packning och hur systemet används.

För vanlig dieselöverföring är en camlock med NBR-packning ofta ett praktiskt val. Men det räcker inte att välja samma tumstorlek som slangen. Kopplingen måste även passa tankens gänga eller ventil, ha rätt kopplingshalva och klara den temperatur, det tryck och den hantering som gäller i din installation.

Översikt: vilken camlock passar diesel?

Camlock, även kallad kamlåskoppling, består av en honkoppling med låsarmar och en hankoppling med spår. När armarna fälls ned pressas packningen mot hankopplingen och skapar en tät anslutning. Systemet används ofta för diesel i verkstäder, lantbruk, servicefordon, tankar och mobila pumpar.

För diesel är det normalt lämpligt att utgå från aluminium, rostfritt stål eller polypropen, beroende på miljö och konstruktion. Aluminium är vanligt i bränslehantering där låg vikt är viktig. Rostfritt stål passar när kopplingen utsätts för fukt, smuts eller korrosiva miljöer. Polypropen kan fungera i vissa överföringssystem, men materialets kemiska kompatibilitet, tryckklass och temperaturgräns måste alltid kontrolleras för den aktuella produkten.

NBR, även kallat nitrilgummi, används ofta som packningsmaterial för diesel och mineralolja. Vid diesel med hög inblandning av biodiesel, särskilda tillsatser eller okänd bränslekvalitet bör du kontrollera kemisk kompatibilitet och eventuella nödvändiga godkännanden. Använd inte en packning enbart för att den passar mekaniskt.

Camlock är avsett för överföring mellan komponenter. Det är inte en ersättning för en godkänd tankningspistol, en fast bränsleinstallation eller en säkerhetsventil. Undvik också att använda camlock som enda avstängning på en tank med kontinuerligt vätsketryck.

Praktiska fördelar med camlock för diesel

En rätt vald camlock gör service och bränsleöverföring enklare utan att du behöver demontera gängade anslutningar varje gång.

• Snabb anslutning av slang till pump, tank, fat eller IBC-adapter.
• Mindre risk för gängskador jämfört med frekvent montering av gängkopplingar.
• Enkel växling mellan olika slangar och utrustningar med samma nominella camlock-storlek.
• Möjlighet att kombinera slanganslutning, BSP-gänga och tankadapter i samma system.
• Dammskydd med DC-dammlock eller DP-dammplugg när anslutningen inte används.

För driftpersonal märks nyttan främst vid återkommande arbeten. En dieselslang kan kopplas till en pump på servicefordonet ena dagen och till en lagringstank nästa dag, förutsatt att kopplingarnas typ, storlek och packningar är identiska eller korrekt anpassade.

Camlock minskar däremot inte risken för spill automatiskt. Smuts på tätytan, slitna packningar och felaktigt stängda låsarmar leder ofta till läckage. För system där kopplingen utsätts för vibrationer bör du kontrollera att låsarmarna är helt stängda och använda säkerhetsclips om kopplingens utförande stödjer det.

Funktioner och specifikationer att kontrollera

Camlock anges normalt i tum, medan slang och rör i andra delar av anläggningen kan anges i DN eller mm. En 1 tum camlock har alltså inte automatiskt samma anslutning som en slang med ett angivet ytter- eller innermått i mm. Kontrollera alltid den faktiska anslutningen.

• Nominell storlek: Vanliga dimensioner är 1/2 tum, 3/4 tum, 1 tum, 1 1/2 tum, 2 tum, 3 tum och 4 tum.
• Kopplingstyp: Typ A, B, C, D, E och F kombinerar camlock med gänga eller slangstos. DC och DP används som dammskydd.
• Gänga: I svenska och europeiska installationer är BSP vanlig. Kontrollera om gängan är invändig eller utvändig samt om den är BSPP eller BSPT där det är relevant.
• Slanganslutning: En slangstos ska passa slangens innerdiameter i mm. Slangen ska säkras med rätt slangklämma eller presskoppling.
• Material: Aluminium, rostfritt stål och polypropen har olika vikt, korrosionsmotstånd och användningsområden.
• Packning: NBR är vanligt för diesel. Kontrollera alltid packningens material vid byte, även om själva camlock-kroppen är rätt.
• Tryck och temperatur: Kontrollera produktens angivna arbetstryck i bar och temperaturintervall i °C. Värden varierar mellan material, dimensioner och tillverkare.
• Flöde: Kopplingen får inte bli systemets flaskhals. Anpassa dimensionen efter pumpens flöde i l/min, slanglängd och vätskans viskositet.

En större koppling ger inte alltid bättre drift. En 2 tum camlock kan passa en högflödespump, men blir onödigt tung och svårhanterlig på en mindre dieseldunk eller en serviceenhet. För lågflödig påfyllning kan 1 tum vara mer praktiskt. Vid överföring mellan större tankar är 1 1/2 eller 2 tum vanligt, men rätt dimension beror på pumpens kapacitet och befintliga anslutningar.

Användningsområden för dieselöverföring

I lantbruk används camlock ofta mellan dieseltank, pump och slang vid tankning av traktorer, skördetröskor och redskap. Här behöver kopplingen tåla upprepade anslutningar, smuts och utomhusförvaring. Dammskydd är särskilt användbart om slangänden ligger i ett skåp eller på ett fordon.

I verkstäder och på industrifastigheter används kopplingen vid påfyllning från lagringstank till intern tank, mobil dieselenhet eller reservkraftaggregat. I dessa miljöer är det viktigt att skilja på diesel, spillolja, hydraulolja och andra medier. Märk slangar och kopplingar tydligt så att fel anslutning undviks.

För IBC-behållare krävs ofta en separat adapter mellan IBC-ventilens gänga och camlock-systemet. Vanliga IBC-gängor är S60x6, S75x6 och S100x8, men du ska aldrig anta att en behållare har en viss gänga baserat på volymen. Mät eller identifiera ventilen innan du väljer adapter. Kombinationen kan exempelvis vara IBC-adapter med S60x6 på tanksidan och 1 tum eller 2 tum camlock på slangsidan.

Vid användning på fat kan en gängadapter behövas före camlock-kopplingen. Kontrollera fatets gänga, tätning och om uttaget är avsett för vätskeuttag. För att få kontrollerad dosering behövs ofta även rätt Ventiler/kranar, Pumpar & pump kit samt Slang & tillbehör.

Välj rätt variant för diesel

Börja med att identifiera var kopplingen ska sitta. Om du har en slang som ska anslutas till en tank med utvändig BSP-gänga behöver du normalt en koppling med invändig BSP-gänga på tanksidan och rätt camlock-halva mot slangen. Om tanken i stället har invändig BSP-gänga krävs en lösning med utvändig BSP-gänga.

Typ D är en honkoppling med invändig gänga och används ofta när du behöver ansluta till ett utvändigt gängat uttag. Typ F är en hankoppling med utvändig gänga och passar mot ett invändigt gängat uttag. För slang används ofta typ C, som är en honkoppling med slangstos, eller typ E, som är en hankoppling med slangstos. Typ A och B används när en camlock ska kombineras med gängade komponenter på andra sätt.

Välj aluminium om kopplingen ska vara lätt och används för normal dieselöverföring i ett system där materialet är lämpligt. Välj rostfritt stål om miljön ställer högre krav på korrosionsmotstånd eller rengöring. Välj inte material enbart efter pris eller färg. Kontrollera kemisk kompatibilitet och eventuella nödvändiga godkännanden för diesel, biodieselblandning och den verkliga driftmiljön.

Välj NBR-packning om produktens dokumentation anger den som lämplig för aktuellt dieselbränsle. Undvik okänd packningskvalitet, spruckna packningar och packningar som svällt efter kontakt med bränsle. Ha gärna reservdelar från gruppen Packningar tillgängliga vid återkommande drift.

Vid överföring av diesel ska du förebygga statisk elektricitet. Jorda tank, pump och ledande komponenter enligt anläggningens rutiner, särskilt vid högre flöden och vid användning av långa slangar. Använd lämplig personlig skyddsutrustning, undvik antändningskällor och ha spillkontroll nära arbetsplatsen. Stäng alltid ventilen innan du lossar en camlock.

FAQ: vilken camlock passar diesel?

Är aluminium-camlock lämplig för diesel?

Aluminium används ofta för dieselöverföring. Kontrollera ändå packning, produktens tryckklass i bar och kemisk kompatibilitet för det aktuella bränslet.

Vilken packning ska jag välja till diesel?

NBR är vanligt för diesel och mineralolja. Vid biodiesel, hög inblandning av FAME eller bränsle med särskilda tillsatser ska kompatibiliteten bekräftas innan användning.

Kan jag koppla camlock direkt på en IBC?

Bara om IBC-ventilens gänga och camlockens anslutning matchar. I de flesta fall behövs en IBC-adapter, exempelvis från S60x6 till önskad camlock-dimension.

Är 1 tum eller 2 tum rätt för dieselslang?

Välj efter pumpens flöde i l/min, slangens dimension och tankens uttag. 1 tum passar ofta mindre överföringar, medan 2 tum kan behövas för större flöden och längre slangar.

Rätt camlock börjar med att du dokumenterar hela kedjan från tankutlopp till slangände. När gänga, storlek, packning och material är kontrollerade får du en anslutning som är snabb att använda och enklare att hålla tät över tid.
