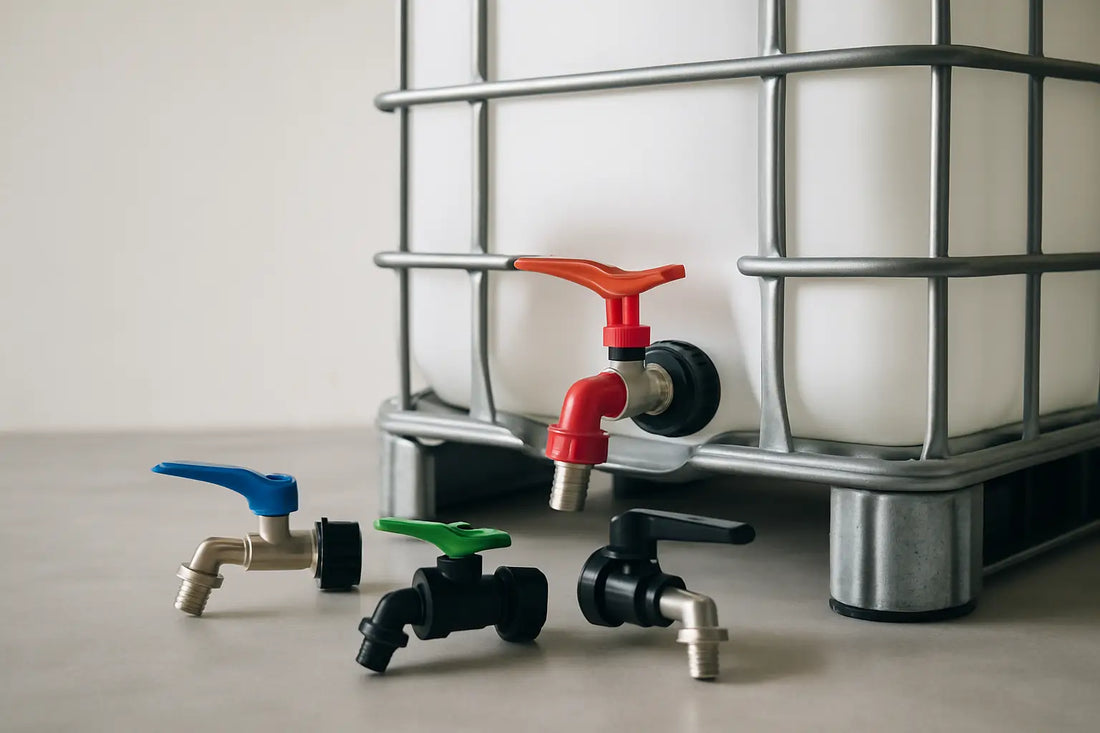

Vilken IBC-kran passar min tank?

Det märks direkt när man valt fel IBC-kran - den går inte att skruva dit, den bottnar utan att täta, eller så får du ett dropp som aldrig riktigt försvinner. I praktiken kostar det tid, spill och ibland onödigt slitage på ventilhus och gängor. Rätt val är däremot ganska okomplicerat när du vet vilka två-tre detaljer som faktiskt styr passformen.

Vilken IBC-kran passar min tank - börja med utloppsstandarden

IBC-tankar ser ofta ”lika” ut, men utloppen gör det inte alltid. De flesta 1000-liters IBC på marknaden använder en standardiserad bottenventil med grov utvändig gänga, men det finns variationer mellan tillverkare och mellan ventiltyper. Därför ska du inte utgå från tankens volym eller burens utseende, utan från själva ventilens anslutning.

I praktiken handlar passformen om tre saker: gängtyp (till exempel grov S60x6), diameter och hur tätningen är tänkt att ske. När dessa tre stämmer kan du sedan välja kran utifrån flöde, ergonomi och material.

Den vanligaste: S60x6 (grovgänga)

S60x6 är den anslutning som dyker upp i flest IBC-sammanhang i Sverige. Den känns igen på en grov, relativt stor plastgänga på ventilens utsida. Många IBC-kranar och adaptrar är byggda för att skruvas direkt på denna.

Det är också här många missar uppstår: produkter kan beskrivas som ”S60” men i praktiken vara avsedda för en annan tätprincip eller annan tolerans. Om du får en kran som tar stopp innan den drar åt tätningen, eller som känns ”glapp” när den är åtdragen, är det ofta en tätfråga snarare än fel diameter.

Alternativ du kan stöta på: S100x8 och andra varianter

Större ventiler förekommer, bland annat S100x8. De är inte lika vanliga på standard-IBC i allmän drift, men förekommer på vissa specialtankar och applikationer med högre flödesbehov. Här är det extra viktigt att inte gissa - skillnaden i storlek är tydlig, men fel produkt kan ändå råka ”ta gäng” en bit och skada plasten.

Har du en tank eller ventil där du inte ser märkning, utgå från mätning och ventilens geometri, inte från vad som ”brukar” sitta.

Mät rätt - så undviker du felköp

Du behöver inte avancerade instrument, men du behöver mäta på rätt ställe.

Börja med att identifiera om du har en utvändig gänga på ventilen (vanligast) där kranen skruvas på, eller om du har en annan lösning med adapterring. Mät sedan ytterdiametern på gängan med skjutmått. En S60-anslutning ligger runt 60 mm nominellt, men det viktiga är att du hamnar i rätt standardfamilj.

Titta också på gängstigningen. På grova IBC-gängor är stigningen markant - det ska inte påminna om en fin rörgänga. Om du är van vid BSP (R/G) i metall kan IBC-gängan upplevas ”grov och plastig” - vilket är helt korrekt.

När du väl konstaterat anslutningen kan du välja mellan två upplägg: kran direkt på ventilen, eller adapter som ger dig en standardiserad utgång (till exempel en rörgänga eller slanganslutning) och därefter en kran.

Kran direkt på IBC-ventilen eller via adapter?

Direktmonterad kran är ofta snabbast och ger färre skarvar. Färre skarvar betyder färre potentiella läckpunkter, vilket är en tydlig fördel i drift.

Adapterlösning är däremot rätt väg när du behöver en specifik standard ut från tanken, exempelvis för att koppla slang, snabbkoppling, kulventil i metall eller en pumpinstallation. Den ger också flexibilitet om du har flera tankar med olika ventiler men vill standardisera allt ”efter” adaptern.

Trade-offen är enkel: adapter ger kompatibilitet och systemtänk, men fler gängor och tätningar kräver mer kontroll.

Tätningen avgör om det blir droppfritt

Många läckage beror inte på ”fel kran” utan på att tätningen inte matchar motytan.

Vissa IBC-kranar tätar med en plan packning som pressas mot en plan yta på ventilen. Andra bygger mer på att en O-ring hamnar i rätt läge. Om du drar åt en kran som kräver plan anläggningsyta men din ventil har en annan geometri, kan du få en situation där kranen känns åtdragen men ändå släpper igenom.

Kontrollera därför följande innan montering:

• Finns en ren, plan anläggningsyta där packningen ska ligga?
• Är packningen hel, mjuk och fri från skador?
• Finns det smuts, sand eller gjutskägg på plasten som kan skapa en ”kanal” för läckage?

Dra åt med kontroll. För hårt åtdragen plast kan deformera packningen eller skada gängan. För löst ger dropp. Målet är en jämn kompression av packningen - inte maximal kraft.

Materialval - kemikalier, UV och temperatur styr

Vilken kran som passar din tank handlar inte bara om att den går att skruva dit. Den ska fungera i mediet och miljön.

För vatten och många neutrala vätskor fungerar plastkranar i vanliga material bra. Men om du hanterar exempelvis avfettningsmedel, glykolblandningar, vissa rengöringskemikalier eller svagt aggressiva medier behöver du kontrollera materialkompatibilitet. Även om själva IBC-behållaren tål vätskan kan kranen, packningen eller ventilsätet vara den svaga länken.

Temperatur är nästa faktor. Kall miljö gör plast styvare och packningar mindre följsamma, vilket kan öka risken för mikroläckage om installationen inte är ren och rätt dragen. Varm miljö kan tvärtom mjuka upp material och göra att åtdragning behöver kontrolleras efter en tids drift.

Står tanken utomhus spelar UV också roll. En kran som exponeras i sol och väder under lång tid kan åldras snabbare än själva tanken, särskilt om den sitter i ett läge där den får mycket direkt sol.

Flöde och hantering - välj efter arbetsmoment

Även med rätt gänga och tätning kan en kran vara fel för jobbet.

För kontrollerad tappning i dunkar eller mindre kärl vill du ofta ha en kran som ger bra reglering och som inte ”hugger” mellan öppet och stängt. För snabb tömning till IBC-pump eller större slang kan du behöva större genomlopp, annars blir tappningen onödigt långsam och du får mer risk för stänk när du försöker kompensera med högre fallhöjd.

Tänk också på ergonomi. Handtag som är enkla med handskar och som tydligt visar öppet/stängt minskar risken för felmanöver. Om kranen sitter trångt, nära pallkant eller spilltråg, kan ett kompakt utförande vara viktigare än maximal flödeskapacitet.

Vanliga felbilder och vad de betyder

Om kranen inte går att skruva på mer än ett varv är det ofta fel gängstandard eller att du försöker gå på snett. Backa, kontrollera startgängan och prova igen utan kraft.

Om kranen går på men droppar trots att den är ”stängd” handlar det ofta om smuts i ventilsätet, sliten packning eller att du har spänningar i anslutningen från en slang som drar snett. Stötta slang, avlasta kranen och kontrollera att ventilen stänger helt.

Om det droppar i gängan är det nästan alltid en packningsfråga eller anläggningsyta som är skadad eller smutsig. Tätningsmedel är sällan rätt lösning på grova IBC-plastgängor - du vill ha korrekt packning och ren yta.

När du ska kombinera med slang, kopplingar eller pump

När IBC:n ska bli en del av ett system är det ofta bättre att tänka i kedja: tank - adapter - avstängning - koppling - slang/pump. Då kan du välja en adapter som ger en välkänd standard ut, och därefter använda komponenter du kan underhålla och byta oberoende.

För en pumpinstallation är det vanligt att man vill ha en tydlig avstängning nära tanken, så att du kan serva pump eller slang utan att behöva tömma hela IBC:n. Då är en kran eller kulventil med bra manöver och säker tätning viktigare än att den är ”enkel”.

Om du är osäker på vilken kombination som ger minst risk för läckage och mest kontrollerad tappning brukar det vara snabbast att utgå från din ventilstandard och ditt slutmål: ska du fylla dunkar, mata en maskin, eller pumpa till en annan tank? Hos Tankcenter är upplägget just att kunna matcha IBC, adapter, kran och kopplingar så att helheten blir tät och fungerande i drift.

Snabb kontroll innan du beställer

Innan du klickar hem en kran, stanna vid tre kontrollpunkter: vilken gängstandard du har (ofta S60x6), hur tätningen ska ske (plan packning eller O-ring) och vilket medium och miljö kranen ska tåla. Har du de tre på plats minskar du risken för returer och framför allt risken för dropp och driftstörningar.

Den sista biten är att vara ärlig med användningen. En kran som fungerar fint för sporadisk tappning av vatten kan vara fel val i en anläggning där du öppnar och stänger flera gånger per dag, där slangen alltid sitter på, eller där kemikalier ställer krav på packning och ventilmaterial.

När du väljer med driftbilden i fokus blir kranen inte en ”tillbehörsdetalj” utan en kontrollerad avstängning som gör hela hanteringen säkrare och mer förutsägbar - och det är oftast där den verkliga besparingen ligger.
