Vilken koppling passar brandslang? Rätt val

En brandslang behöver en koppling som passar både slangens dimension och den anslutning den ska kopplas till. Frågan vilken koppling passar brandslang avgörs därför inte enbart av slangens diameter, utan också av kopplingstyp, gänga, tryckklass och användningsområde.

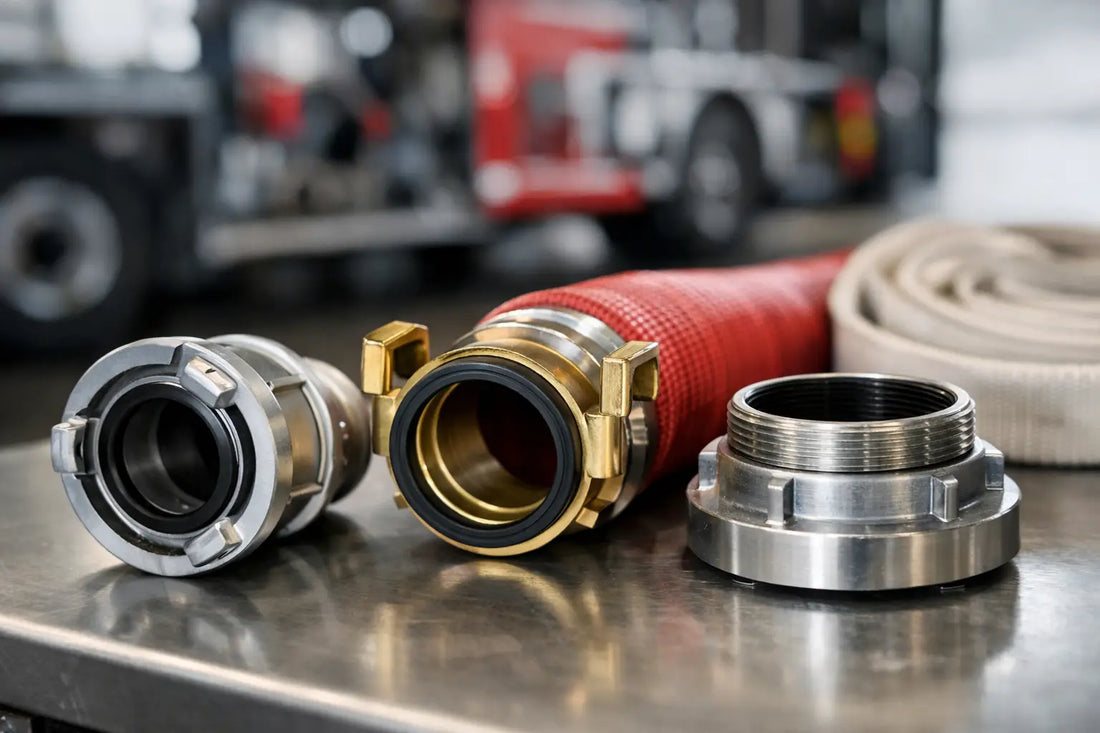

För svenska brandslangar är Storz vanligt vid anslutning mellan slang, strålrör, grenrör och vattenuttag. Storz är en symmetrisk klokoppling som låses med en vridning. Två Storz-kopplingar med samma storlek kan kopplas ihop utan att skilja på hane och hona. När brandslangen ska anslutas till en pump, tank eller kran behövs däremot ofta en övergång till BSP-gänga, Camlock eller annan anslutningstyp.

Översikt: vilken koppling passar brandslang?

Börja med att identifiera kopplingen som redan sitter på slangen eller utrustningen. En brandslang med Storz 52 ska normalt kopplas mot en annan Storz 52-anslutning. En Storz 75 passar inte direkt mot Storz 52, även om båda används för vatten. Då krävs en reducering som är avsedd för just dessa storlekar.

Storz-storlekar anges vanligen med kopplingens nominella storlek, till exempel 25, 38, 52 eller 75. I praktiken förekommer Storz 52 ofta på slangar för vattenöverföring och släckvatten, medan Storz 75 används där större flöde behövs. Mindre dimensioner kan vara aktuella för mindre slangar, uttag och utrustning med begränsat vattenbehov.

Slangens invändiga diameter är också central. En koppling ska passa slangens innerdiameter och monteras med rätt slangklämma, pressning eller annan avsedd infästning. Att tvinga på en för liten slang eller använda en för stor slangnippel ger en osäker anslutning. Det kan leda till läckage, slangsläpp eller begränsat flöde.

Kontrollera även motanslutningen. En pump kan till exempel ha 2 tum BSP-gänga, medan brandslangen har Storz 52. Då behövs en Storz 52 till 2 tum BSP-adapter. BSP är en vanlig rörgänga, men den ska inte förväxlas med andra gängstandarder. Mät gängans ytterdiameter och kontrollera om anslutningen är invändig eller utvändig innan du väljer adapter.

Praktiska fördelar

Rätt koppling gör arbetet säkrare och minskar tiden vid vattenuttag, dränering eller fyllning. Det ger också en mer kontrollerad lösning när slangar kopplas till tankar och pumpar.

• Storz-kopplingar går snabbt att ansluta när samma dimension används på båda sidor.
• Rätt slangnippel och klämning minskar risken att slangen lossnar under tryck.
• En korrekt övergång till BSP eller annan standard förenklar anslutning till pumpar, ventiler och tankutrustning.
• Rätt dimension ger lägre tryckfall och bättre tillgängligt flöde.
• Tätning med rätt packning minskar spill, läckage och onödigt underhåll.

Den snabbaste lösningen är inte alltid den rätta. En reducering kan vara nödvändig för kompatibilitet, men den begränsar ofta flödet. Vid längre slangsträckor eller hög vattenförbrukning bör du undvika att reducera dimensionen mer än vad systemet kräver.

Funktioner och specifikationer

En brandslangskoppling består normalt av kopplingskropp, packning och en anslutning mot slang eller gänga. Materialvalet påverkar vikt, korrosionsbeständighet och lämplighet för miljön. Aluminium används ofta för lätt hantering. Mässing är vanligt i gängade övergångar och kan passa där slitstyrka och gänghållfasthet behövs. Rostfritt stål kan vara relevant i fuktiga eller korrosiva miljöer, men kontrollera alltid den specifika produktens data.

Vid val och kontroll bör följande stämma:

• Kopplingstyp: Storz för symmetrisk snabbkoppling, eller adapter mellan Storz och BSP, Camlock eller annan standard.
• Storlek: exempelvis Storz 25, 38, 52 eller 75. Storleken ska vara samma på kopplingens båda Storz-sidor.
• Slanganslutning: slangnippel dimensionerad för slangens invändiga diameter i mm.
• Gänga: BSP anges normalt i tum. Kontrollera om adaptern ska ha invändig eller utvändig BSP-gänga.
• Packning: rätt dimension och material för mediet, temperaturen och trycket.
• Tryckklass: ska minst motsvara systemets högsta arbetstryck i bar. Kontrollera produktdata för slang, koppling, packning och klämma.
• Temperatur: kontrollera tillåtet temperaturintervall i °C för hela anslutningen, särskilt vid varmt vatten eller vinterdrift.

Använd inte en vanlig vattenkoppling som ersättning i ett fast brandskyddssystem eller på räddningsutrustning där särskilda krav gäller. Sådana system kan omfattas av krav på komponentval, provning, märkning och regelbunden kontroll. Följ anläggningens projektering och lokala krav.

Användningsområden

På en verkstad kan en brandslang med Storz användas för vattenuttag vid rengöring, dammbindning eller spolning. Om vattenuttaget har Storz 52 och slangen också har Storz 52 behövs normalt ingen adapter mellan dem. Ska slangen anslutas till en portabel pump med BSP-utlopp används i stället en övergång som matchar pumpens gänga.

Inom lantbruk är större dimensioner praktiska vid bevattning, tankfyllning och vattenöverföring över längre avstånd. Här spelar pumpens kapacitet i l/min, slanglängd och höjdskillnad stor roll. En smal koppling eller reducering kan bli flaskhalsen även om pumpen har hög angiven kapacitet.

För fastighetsdrift och servicefordon är snabb anslutning ofta viktig. En färdig slang med samma Storz-standard som byggnadens vattenuttag förenklar arbetet. För anslutning till IBC-tank används vanligen inte brandslangskopplingen direkt mot tankens utlopp. Där krävs ofta en adapter för tankens gänga, exempelvis S60x6 eller S100x8, följt av ventil och lämplig slanganslutning.

Brandslang och vanliga Storz-kopplingar är främst avsedda för vatten när produktens specifikation säger det. Använd dem inte automatiskt för diesel, bensin, lösningsmedel, syror eller andra kemikalier. Packning, slangmaterial och kopplingsmaterial kan vara olämpliga för sådana medier. Kontrollera kemisk kompatibilitet och eventuella nödvändiga godkännanden innan användning med annat än vatten.

Välj rätt variant för brandslang

Välj Storz till Storz om du ska förlänga en befintlig brandslang eller ansluta den till ett uttag med samma Storz-storlek. Välj en Storz-reducering om två delar har olika Storz-dimensioner och lägre flöde är acceptabelt. Välj en Storz till BSP-adapter när slangen ska kopplas till pump, ventil eller rördel med BSP-gänga.

Välj en slangnippel med rätt dimension i mm om du bygger en slanganslutning från grunden. Slangens innerdiameter ska passa nippeln. Säkra anslutningen med en klämma eller pressning som är avsedd för aktuell slang, arbetstryck och användning. Undvik universella lösningar där slang, klämma och nippel har okänd tryckklass.

Välj aluminium när låg vikt och enkel hantering är prioriterat vid vattenarbete. Välj mässing eller rostfritt när gängad anslutning, mekaniskt slitage eller miljön kräver det, under förutsättning att materialet passar mediet. Undvik att blanda kopplingar med skadade klor, slitna packningar eller felaktig gänga. En till synes liten avvikelse kan göra anslutningen otät.

Kontrollera packningen varje gång kopplingen monteras. Smuts, sand och sprickor i packningen är vanliga orsaker till läckage. Stäng av trycket före isärkoppling. Använd skyddsglasögon och lämplig personlig skyddsutrustning vid trycksatt vatten, varm vätska eller osäkra medier. Vid brandfarliga vätskor krävs dessutom rätt klassad utrustning och vid behov jordning eller antistatisk lösning.

För en komplett installation kan du även behöva Packningar, Kamlock/slangkopplingar, Ventiler/kranar samt Slang & tillbehör. Kontrollera alltid att varje del i kedjan har rätt dimension och klarar den avsedda driften.

FAQ

Passar alla Storz-kopplingar ihop?

Nej. Storz är symmetriskt, men endast kopplingar med samma Storz-storlek passar direkt ihop. Mellan olika storlekar behövs en reducering.

Kan jag ansluta en brandslang till en IBC-tank?

Ja, men oftast via en tankadapter, ventil och övergång till rätt slanganslutning. Kontrollera tankens utlopp, exempelvis S60x6, innan du väljer delar.

Vilken packning ska jag använda?

Packningen ska passa kopplingens storlek och vara lämplig för mediet. För vatten används ofta standardpackning för Storz, men kontrollera produktens temperatur- och tryckdata.

Är brandslang lämplig för bränsle?

Nej, inte utan dokumenterad lämplighet för bränslet. Både slang, packning och koppling måste vara specificerade för aktuellt medium.

Mät anslutningen innan du beställer och kontrollera hela flödesvägen, från vattenkälla till utlopp. Det är det enklaste sättet att få en tät koppling som fungerar när den behövs.
