Så vintersäkrar du ett bevattningssystem – steg för steg

Så vintersäkrar du ett bevattningssystem – steg för steg

När temperaturen sjunker under noll kan vatten som finns kvar i slangar, rör, sprinklers, pumpar och ventiler frysa. Eftersom vatten expanderar när det fryser kan även en liten mängd orsaka spruckna kopplingar, skadade magnetventiler och förstörda pumphus.

Genom att tömma och vintersäkra bevattningssystemet innan den första längre frostperioden minskar du risken för kostsamma reparationer. I större eller fast installerade system är det ofta bäst att kombinera vanlig dränering med försiktig urblåsning med tryckluft.

Den här guiden går igenom hur du vintersäkrar:

  • Sprinklers och nedgrävda bevattningsledningar

  • Trädgårdsslangar och kopplingar

  • Magnetventiler och ventilboxar

  • Filter och tryckregulatorer

  • Bevattningspumpar och hydroforer

  • Regnvattentankar och IBC-tankar

  • Automatiska bevattningsstyrningar

När ska bevattningssystemet vintersäkras?

Gör arbetet innan återkommande minusgrader förväntas. En enstaka lätt frostnatt behöver inte alltid skada ett nedgrävt system, men ovanjordiska komponenter kan frysa betydligt snabbare.

Vänta inte tills marken redan har frusit. Om det finns is i munstycken eller ledningar kan tryckluften inte passera normalt, vilket ökar risken för övertryck och skador.

Det här kan du behöva

Beroende på systemets konstruktion kan följande utrustning vara användbar:

  • Luftkompressor med reglerbart tryck

  • Anpassad anslutning för kompressorslangen

  • Kulventil vid systemets urblåsningspunkt

  • Skyddsglasögon

  • Arbetshandskar

  • Skruvmejsel eller ventilnyckel

  • Hink och rengöringsborste

  • Märklappar för slangar och kablar

  • Isolering för komponenter som måste sitta kvar

  • Tillverkarens instruktioner för pump, ventiler och återströmningsskydd

En liten verkstadskompressor kan ge tillräckligt tryck men för litet luftflöde för ett större system. Vid urblåsning är luftvolymen minst lika viktig som trycket. Försök inte kompensera för dåligt luftflöde genom att höja trycket.

Steg 1: Dokumentera anläggningen

Ta bilder av installationen innan du kopplar isär något. Märk gärna upp sugledning, tryckledning, ventilkablar och olika bevattningszoner.

Notera särskilt:

  • Var huvudavstängningen sitter

  • Var systemet kan dräneras

  • Var tryckluften ska anslutas

  • Vilken magnetventil som styr respektive zon

  • Var filter och tryckregulatorer sitter

  • Hur pump och eventuellt pumpstartrelä är inkopplade

Dokumentationen förenklar återstarten på våren och gör det lättare att upptäcka om någon komponent saknas.

Steg 2: Stäng av vattentillförseln

Stäng systemets huvudventil så att inget nytt vatten kan komma in. Om bevattningen är ansluten till kommunalt vatten ska anslutningen och eventuellt återströmningsskydd hanteras enligt respektive tillverkares instruktioner.

Öppna därefter en bevattningszon eller en avtappningsventil för att släppa ut det kvarvarande vattentrycket.

Kontrollera alltid att systemet är trycklöst innan du lossar en slang, filterbehållare eller koppling.

Steg 3: Stäng av pumpen

Bryt strömmen till den elektriska pumpen och säkerställ att den inte kan starta automatiskt under arbetet. En automatisk pump får inte kunna starta när systemet är tomt.

Om styrningen har pumpstartrelä eller en masterventil bör denna funktion kopplas bort eller avaktiveras under vintern. Rain Bird rekommenderar att anslutningarna för masterventil och gemensam ledare kopplas bort när styrningen kan aktivera en pump, för att förhindra oavsiktlig torrkörning.

Ytmonterad bevattningspump

En pump som står ovan mark bör normalt:

  1. Kopplas bort från strömförsörjningen.

  2. Kopplas loss från sug- och tryckledningen.

  3. Tömmas genom pumpens avtappningsplugg.

  4. Lutas försiktigt så att kvarvarande vatten rinner ut.

  5. Rengöras utvändigt.

  6. Förvaras torrt och frostfritt.

Många trädgårdspumpar har en särskild avtappningsskruv för att pumpen ska kunna tömmas inför vintern.

Dränkbar pump

En dränkbar pump kan ibland stå kvar i en djup tank eller brunn där vattnet inte fryser. Det måste dock vara tillåtet enligt pumpens bruksanvisning.

Ta upp pumpen om:

  • Tanken riskerar att frysa

  • Pumpen sitter nära vattenytan

  • Tillverkaren kräver frostfri förvaring

  • Pumpen ska inspekteras eller rengöras

Lyft aldrig en dränkbar pump i elkabeln. Använd pumpens lyftlina eller handtag. Låt pumpen rinna av och förvara den enligt tillverkarens instruktioner.

Trycktank och hydrofor

Stäng av pumpen och töm vatten ur trycktanken, filterhuset och anslutande rör. Kontrollera därefter lufttrycket i en membrantank enligt tillverkarens anvisningar. Undvik att justera förtrycket innan vattensidan är helt trycklös.

Steg 4: Töm tanken på rätt sätt

Ovanjordisk tank eller IBC-tank

Koppla bort slangar och öppna tankens avtappningsventil. Töm även kran, adapter och andra utvändiga komponenter.

En IBC-kran kan behålla vatten i ventilhuset även när själva tanken verkar tom. Låt därför kranen stå öppen efter tömningen och skydda den mot regn, snö och smuts.

Om tanken ska stå utomhus bör den vara ordentligt förankrad och skyddad mot UV-ljus och snöbelastning. Följ alltid tanktillverkarens rekommendationer.

Nedgrävd regnvattentank

Töm inte automatiskt en nedgrävd tank helt. En tom tank kan utsättas för stora lyftkrafter om grundvattennivån stiger. Om tanken ska tömmas måste man veta att den är rätt förankrad och att tillverkaren tillåter detta.

I många installationer räcker det att:

  • Stänga av och vintersäkra pumpen

  • Tömma ledningar ovanför frostfritt djup

  • Koppla bort bevattningsslangen

  • Kontrollera filter och bräddavlopp

  • Låta själva tanken innehålla vatten

Steg 5: Rengör och töm filter

Filterhus, silinsatser och tryckregulatorer innehåller ofta vatten även när resten av systemet är tömt.

Gör så här:

  1. Säkerställ att systemet är trycklöst.

  2. Skruva loss filterbehållaren.

  3. Ta ur och rengör filterinsatsen.

  4. Töm filterhus och lock.

  5. Kontrollera packning och O-ring.

  6. Förvara löstagbara komponenter torrt och frostfritt.

Använd bara smörjmedel som är godkänt för packningens material. Mineraloljebaserat fett kan skada vissa gummipackningar.

Tryckregulatorer, bevattningsdatorer och återströmningsskydd vid vattenkranar bör om möjligt demonteras och förvaras frostfritt.

Steg 6: Töm slangar och kopplingar

Koppla bort alla trädgårdsslangar från vattenutkastare, pumpar och tankar.

Lägg slangen rak eller i en svag sluttning och arbeta dig från ena änden till den andra så att vattnet rinner ut. Rulla sedan upp slangen i stora, mjuka slingor utan veck.

Förvara slangarna:

  • Tömda på vatten

  • Skyddade från direkt solljus

  • Utan hårda veck

  • Gärna frostfritt om materialet kräver det

Dela snabbkopplingar, adaptrar, sprutmunstycken och slangpistoler. Skaka ur kvarvarande vatten och förvara delarna torrt. Små hålrum i snabbkopplingar och ventiler är särskilt känsliga för frostsprängning.

Steg 7: Förbered magnetventilerna

Magnetventiler styr bevattningssystemets olika zoner. Ventilhuset och membrankammaren kan innehålla vatten som inte försvinner genom vanlig självdränering.

Ventilerna kan normalt öppnas på något av följande sätt:

  • Elektriskt från bevattningsstyrningen

  • Genom att försiktigt vrida solenoiden enligt tillverkarens instruktion

  • Genom ventilens manuella avluftnings- eller öppningsskruv

Skruva aldrig loss solenoiden helt medan systemet är trycksatt. Små delar och vatten kan skjutas ut.

Under urblåsningen ska endast den zon som behandlas vara öppen. Efter avslutad urblåsning återställs solenoider och avluftningsskruvar till rätt läge. De bör inte lämnas lösa så att smuts eller vatten kan tränga in i ventilen.

Rengör ventilboxen från löv och jord och kontrollera att vatten inte blir stående runt ventilerna.

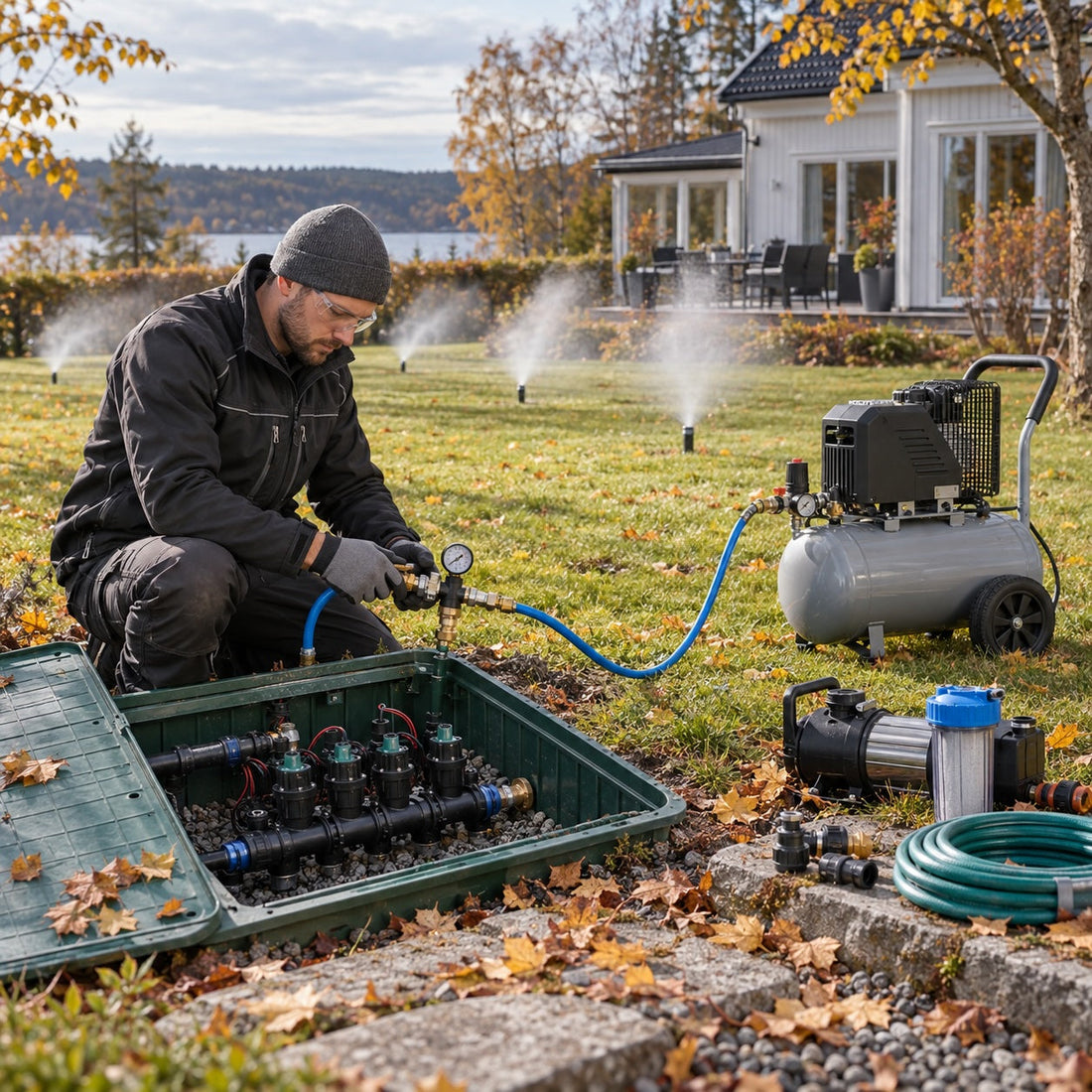

Steg 8: Blås ur systemet med tryckluft

Tryckluftsmetoden används framför allt när det finns lågpunkter där vanlig dränering inte får ut allt vatten.

Viktiga säkerhetsregler

  • Använd skyddsglasögon.

  • Håll människor och djur borta från sprinklerytorna.

  • Stå aldrig över sprinkler, ventiler eller kopplingar under urblåsningen.

  • Överskrid aldrig den lägst tryckklassade komponentens tillåtna tryck.

  • Blås inte genom pumpen.

  • Blås inte tryckluft genom ett återströmningsskydd.

  • Ha alltid minst en bevattningszon öppen när tryckluft tillförs.

  • Använd flera korta urblåsningar i stället för en lång.

  • Koppla aldrig loss kompressorslangen innan allt tryck har släppts ut.

Hunter anger att kompressorn ska anslutas efter återströmningsskyddet och att tryckluft inte ska ledas genom detta. Företaget rekommenderar också flera korta urblåsningscykler och att systemtrycket aldrig överstiger 80 PSI.

För mindre privata bevattningssystem är det klokt att arbeta betydligt lägre. Rain Birds aktuella konsumentvägledning anger ett högsta urblåsningstryck på 50 PSI, vilket motsvarar cirka 3,4 bar. Det faktiska trycket ska alltid vara lägre än maxtrycket för systemets svagaste komponent.

Så gör du steg för steg

1. Välj rätt anslutningspunkt

Tryckluftsanslutningen ska sitta:

  • Efter systemets huvudavstängning

  • Efter återströmningsskyddet

  • Efter pumpen, om systemet har pump

  • Före magnetventilerna och bevattningszonerna

Det är en fördel att redan vid installationen montera en permanent urblåsningsanslutning med kulventil och rätt adapter.

2. Stäng kompressorns luftventil

Anslut slangen medan kompressorns utgående ventil är stängd. Kontrollera att koppling och slang är dimensionerade för trycket.

3. Öppna den första bevattningszonen

Börja normalt med den zon som ligger längst bort och högst i förhållande till kompressorns anslutning.

Öppna zonen från styrningen eller manuellt vid magnetventilen innan tryckluften släpps in.

4. Ställ in lågt tryck

Börja med ett lågt reglerat tryck. Öka långsamt och endast så mycket att sprinklerna reser sig och börjar släppa ut vatten.

Överskrid aldrig:

  • Komponenternas tryckklassning

  • Tillverkarens anvisningar

  • Cirka 3,4 bar eller 50 PSI när Rain Birds konservativa gräns används

Känsliga droppsystem, filter, tryckregulatorer och mikrospridare ska normalt kopplas bort eller behandlas med betydligt lägre tryck.

5. Släpp in luften långsamt

Öppna kompressorns ventil gradvis. Sprinklerna börjar först avge vatten och därefter en blandning av vatten och luft.

När det huvudsakligen kommer en fin dimma är zonen tillräckligt tömd. Det är inte nödvändigt att få bort varenda droppe.

6. Avsluta efter en kort stund

Blås inte kontinuerligt genom samma zon under lång tid. Rain Bird rekommenderar högst cirka två minuter åt gången. Torr tryckluft kan skapa värme och skada rör, tätningar och roterande sprinklers.

7. Byt zon säkert

Om styrningen kan öppna nästa zon innan den föregående stängs kan bytet göras utan att luftflödet blockeras.

Om detta inte är möjligt:

  1. Stäng kompressorns lufttillförsel.

  2. Låt allt tryck lämna systemet.

  3. Öppna nästa zon.

  4. Stäng den tidigare zonen.

  5. Starta luftflödet igen.

Stäng aldrig alla ventiler samtidigt medan kompressorn fortfarande tillför tryck.

8. Upprepa behandlingen

Gå igenom samtliga zoner två eller tre gånger med korta intervaller. Vatten från en högre del av systemet kan annars rinna tillbaka till en redan behandlad zon.

9. Avsluta med en zon öppen

Låt den sista zonen vara öppen när kompressorn stängs av. Vänta tills allt lufttryck har lämnat systemet innan slangen kopplas bort.

Steg 9: Kontrollera sprinklerna

När ledningarna är tömda bör du gå runt till samtliga sprinklerhuvuden.

Kontrollera att:

  • Sprinklern har sjunkit tillbaka ordentligt

  • Munstycket inte är sprucket

  • Ingen jord eller sten blockerar rörelsen

  • Sprinklerhuset inte har tryckts upp ur marken

  • Det inte finns vatten kvar i ovanjordiska förlängningsrör

Fortsätt inte blåsa en roterande sprinkler efter att det bara kommer luft. Långvarig torr rotation kan skada tätningar och mekanik.

Steg 10: Hantera ventiler och återströmningsskydd

Följ alltid den aktuella produktens instruktion. Vissa kulventiler ska efter tömning lämnas ungefär halvöppna eller i 45 graders läge så att vatten inte stängs in bakom kulan. Rain Bird och Hunter beskriver denna metod för vissa typer av avstängningsventiler och återströmningsskydd.

Täta inte för ventilation eller dräneringsöppningar med isolering. Om återströmningsskyddet är särskilt känsligt eller omfattas av lokala installationskrav bör en behörig installatör sköta tömningen.

Steg 11: Ställ bevattningsstyrningen i vinterläge

När systemet är tömt kan styrningen sättas i:

  • OFF-läge

  • Regnläge

  • Säsongsavstängning

  • Ett särskilt vinterläge, om sådant finns

Regnläge är ofta praktiskt eftersom datum, klocka och bevattningsprogram ligger kvar i minnet.

Kontrollera att pumpstartrelä och masterventil inte kan aktiveras. Batteridrivna bevattningsdatorer och sensorer som sitter utomhus bör tas in och förvaras frostfritt om tillverkaren rekommenderar det.

Droppbevattning kräver särskild omsorg

Droppslang, mikroslang, droppmunstycken och tryckregulatorer har små kanaler där vatten kan bli stående.

Gör så här:

  1. Stäng av vattnet.

  2. Öppna spolventiler och ändpluggar.

  3. Lyft låga slangpartier så att vattnet kan rinna mot öppningarna.

  4. Demontera filter, bevattningsdator och tryckregulator.

  5. Förvara känsliga delar frostfritt.

  6. Sätt tillbaka ändpluggarna löst för att hålla smuts ute utan att stänga in vatten.

Rain Bird rekommenderar att löstagbara filter, tryckregulatorer och återströmningsskydd tas in samt att ändpluggar sätts tillbaka löst efter tömningen.

Använd inte samma höga lufttryck som till vanliga sprinklers. Droppkomponenter har ofta betydligt lägre arbetstryck.

Vanliga misstag vid vinterstängning

Att bara stänga av vattnet

Avstängning hindrar nytt vatten från att komma in men tar inte bort vattnet som redan finns i rör och ventiler.

Att använda för högt lufttryck

Högt tryck tömmer inte nödvändigtvis systemet bättre. Det ökar främst risken för spruckna kopplingar, skadade ventiler och sprinklerdelar som skjuts loss.

Att blåsa genom pumpen

Tryckluft får inte ledas genom pumpen. Blås först ur ledningssystemet via en separat anslutning och töm därefter pumpen enligt dess instruktioner.

Att blåsa för länge

När det bara kommer luft eller en fin dimma ska zonen stängas. Långvarig luftström genom torra komponenter kan skapa värme och slitage.

Att glömma filterhuset

Filterkoppen ser ofta tom ut men kan ändå innehålla vatten runt gängor, sil och packning.

Att glömma vattenutkastaren

En slang som lämnas ansluten kan hindra vattenutkastaren från att dränera och orsaka frostsprängning inne i väggen.

Att tömma en nedgrävd tank utan kontroll

En tom underjordisk tank kan flyta upp om grundvattnet står högt. Kontrollera alltid förankring och tillverkarens anvisningar.

Checklista inför vintern

Kontrollera att du har:

  • Stängt huvudvattnet

  • Gjort systemet trycklöst

  • Tappat ur eller blåst ur alla zoner

  • Tappat ur pump och trycktank

  • Tappat ur filter och tryckregulatorer

  • Tappat ur magnetventiler

  • Kopplat bort slangar och snabbkopplingar

  • Skyddat eller demonterat återströmningsskyddet

  • Ställt styrningen i rätt vinterläge

  • Förhindrat automatisk pumpstart

  • Märkt upp demonterade delar

  • Förvarat känsliga komponenter torrt och frostfritt

Starta försiktigt på våren

När bevattningen ska tas i drift igen bör vattnet släppas på långsamt. Om huvudventilen öppnas snabbt kan luft och vatten skapa tryckstötar som skadar ledningar och kopplingar.

Öppna en zon och fyll systemet gradvis. Kontrollera sedan varje zon separat och leta efter:

  • Läckande kopplingar

  • Spruckna filterhus

  • Skadade sprinkler

  • Magnetventiler som inte stänger

  • Onormalt lågt tryck

  • Pumpar som startar och stannar för ofta

En noggrann vinterstängning gör vårstarten betydligt enklare och förlänger livslängden på hela bevattningsanläggningen.
